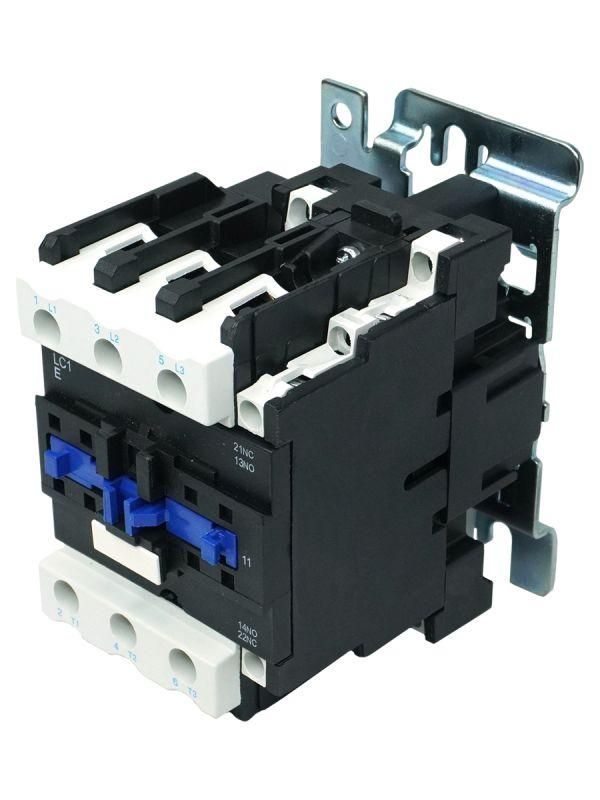

Контактор электромагнитный LC1E50M5, 3P, 50А, 1НО+1НЗ, 220В/50Гц, (ЭТ) - ET014336 Электротехник

Контактор электромагнитный 3-полюсный 50А 220В AC 1 нормально открытый + 1 нормально закрытый от бренда Электротехник с артикулом et014336 предназначен для частого включения и отключения трёхфазной нагрузки до 50 А, управляемой через цепь управления 220 В переменного тока.

Назначение и область применения

Контактор электромагнитный 3-полюсный 50А 220В AC 1 нормально открытый + 1 нормально закрытый используется для автоматического управления мощными трёхфазными устройствами: электродвигателями, нагревательными элементами, насосами, компрессорами. Он позволяет управлять силовой цепью слабым сигналом - например, от кнопочного поста, термостата или PLC. Наличие одного вспомогательного контакта нормально открытого и одного нормально закрытого даёт возможность реализовать базовые схемы самоблокировки, сигнализации или взаимной блокировки.

Технические характеристики

• Число полюсов: 3 - коммутируются три фазы трёхфазной сети
• Номинальный ток главных контактов: 50 А - выдерживает постоянную нагрузку до этого значения
• Напряжение катушки управления: 220 В AC - требует питания именно переменным током, 220 В
• Количество вспомогательных контактов: 2 шт. - один нормально открытый (NO), один нормально закрытый (NC)
• Тип контактов: механический, медный с серебряным покрытием - обеспечивает надёжный контакт и долгий срок службы
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 50А 220В AC 1 нормально открытый + 1 нормально закрытый монтируется на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется к верхним и нижним зажимам - вход и выход не имеют полярности. Управление происходит через две клеммы A1 и A2 на передней панели; важно соблюдать правильное подключение катушки к 220 В AC. Каждый из вспомогательных контактов доступен для внешнего подключения - NO и NC можно использовать в цепях управления, аварийной сигнализации или интерLOCKS.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в системах с классом перегрузки IEC 60947-4-1, что гарантирует безопасность при работе в условиях регулярных пусков. Не рекомендуется применять в средах с высокой запылённостью, влагой или химически активными газами - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Устойчивость к импульсным перегрузкам - способен выдерживать кратковременные токи выше 50 А при пуске двигателей
• Механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Простота замены - совместим со стандартными DIN-рейками и легко демонтируется
• Явная маркировка контактов - A1/A2, L1–L3/T1–T3, NO/NC - снижают риск ошибок при монтаже

Ограничения применения

• Не предназначена для работы с постоянным током - катушка 220 В AC не сработает от DC
• Запрещено использование в помещениях с повышенной влажностью, на улице или в пыльных цехах без дополнительной защиты
• Не подходит для частых пусков более 120 раз в час - превышение сокращает срок службы контактов
• Не имеет встроенной тепловой защиты - требуется отдельный тепловое реле при защите двигателя

Примеры использования

• Управление трёхфазным асинхронным двигателем насоса в системе водоснабжения
• Включение группы нагревателей в сушильной камере по сигналу терморегулятора
• Реализация схемы “пуск-стоп” с кнопками и самоблокировкой через вспомогательный контакт NO
• Переключение между двумя источниками питания с использованием контакта NC для сигнала “отключено”

Практические советы

• Проверьте соответствие напряжения катушки - 220 В AC, а не 380 В или постоянный ток
• При подключении силовых проводов используйте кольцевые наконечники подходящего сечения - это предотвратит перегрев
• Учитывайте посадочные размеры: контактор занимает одну модульную единицу на DIN-рейке - планируйте место рядом с другими аппаратами
• Для защиты от скачков напряжения на катушку установите RC-демпфер или варистор - особенно в сетях с нестабильным питанием
• При длительном хранении избегайте температур ниже –25 C и выше +60 C - это влияет на эластичность пластиковых деталей
