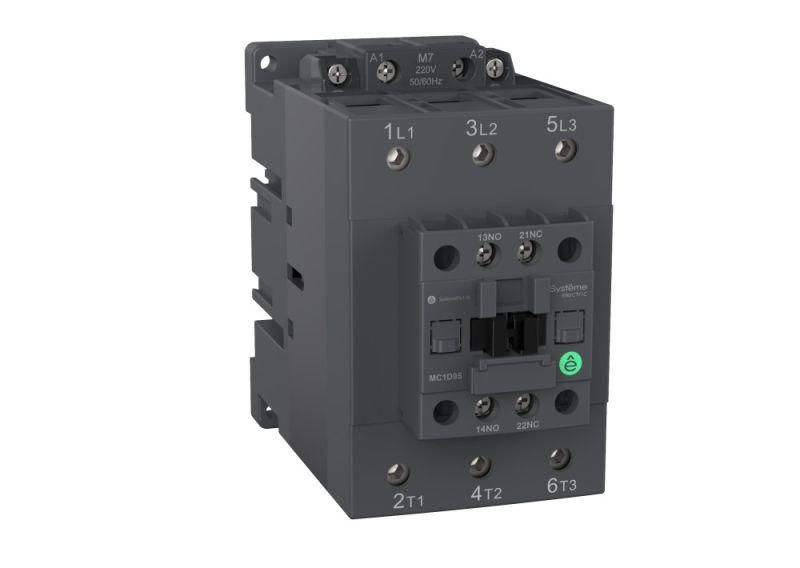

Контактор MC1D 3п 95А кат. 110-250В AC/DC 1НО+1НЗ SE MC1D95KUE APC

Контактор SystemePact MC1D - устройство для коммутации трёхфазных нагрузок до 95 А, управляемое напряжением 110–250 В переменного или постоянного тока. Подходит для запуска двигателей, насосов, вентиляционных установок и других промышленных потребителей. Артикул mc1d95kue обеспечивает надёжную работу в условиях DIN-рейки и совместим с большинством автоматических выключателей и реле.

Назначение и область применения

Контактор SystemePact MC1D предназначен для частого включения и отключения трёхфазных электродвигателей, нагревательных элементов, компрессоров и других мощных нагрузок. Применяется в системах автоматизации: конвейерах, лифтах, системах вентиляции, насосных станциях. Управление осуществляется через слаботочную цепь - позволяет отделить оператора от высоких токов.

Технические характеристики

• Номинальный ток: 95 А - способен коммутировать нагрузки до 45 кВт
• Управляющее напряжение: 110–250 В AC/DC - работает как от сети 220 В, так и от постоянного тока (например, от PLC)
• Количество полюсов: 3 - три пары силовых контактов для фаз A, B, C
• Контакты управления: 1 нормально открытое (НО) + 1 нормально замкнутое (НЗ) - используются для сигнализации, блокировок, обратной связи
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное соединение, допускает многократное подключение
• Способ монтажа: DIN-рейка или монтажная плата - гибкая установка в щитах любого типа
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор SystemePact MC1D устанавливается на шину DIN 35 мм согласно IEC 60715. Для монтажа на плате предусмотрены крепёжные отверстия. Винтовые зажимы рассчитаны на провода сечением до 25 мм2. Совместим с автоматическими выключателями и тепловыми реле других производителей, если соблюдены габариты и токовые параметры. Допускается установка дополнительных модулей: расширительных контактов, термореле, ограничителей перенапряжений.

Безопасность и стандарты

Соответствует международным стандартам IEC 60947-4-1. Обеспечивает безопасную изоляцию между силовой и управляющей цепью. Наличие двух типов вспомогательных контактов (НО и НЗ) позволяет реализовать функции безопасности: предотвращение одновременного включения, аварийное отключение, контроль состояния.

Преимущества

• Работает от переменного и постоянного тока - универсальность для любых систем управления
• Высокий электромеханический ресурс - долгий срок службы даже при частых включениях
• Компактный корпус - экономия места в щите
• Легко расширяемый - можно добавить контакты и защиту без замены основного устройства
• Чёткая визуальная индикация положения контактов - видно состояние “вкл/выкл”

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для установки вне помещений - чувствителен к влаге, пыли, температурным колебаниям
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при защите двигателей
• Максимальный ток 95 А - не подходит для нагрузок свыше 45 кВт

Примеры использования

• Автоматический пуск трехфазного асинхронного двигателя насоса в системе водоснабжения
• Управление вентилятором в HVAC-системе по сигналу от контроллера
• Коммутация конвейерной ленты в пищевой промышленности
• Переключение режимов работы оборудования через PLC с использованием вспомогательного контакта НЗ для сигнала “загрузка завершена”

Практические советы

• Выбирая контактор SystemePact MC1D, убедитесь, что сечение кабеля соответствует 95 А - используйте медные жилы минимум 25 мм2
• При работе с постоянным током на катушке (DC) учтите полярность - неверное подключение может повредить катушку
• Для защиты двигателя всегда устанавливайте отдельное тепловое реле - этот контактор не содержит внутренней защиты
• Проверьте свободное место на DIN-рейке: контактор занимает 3 модуля (54 мм)
• При необходимости расширения - используйте модульные дополнительные контакты SE, совместимые с сериями SystemePact
