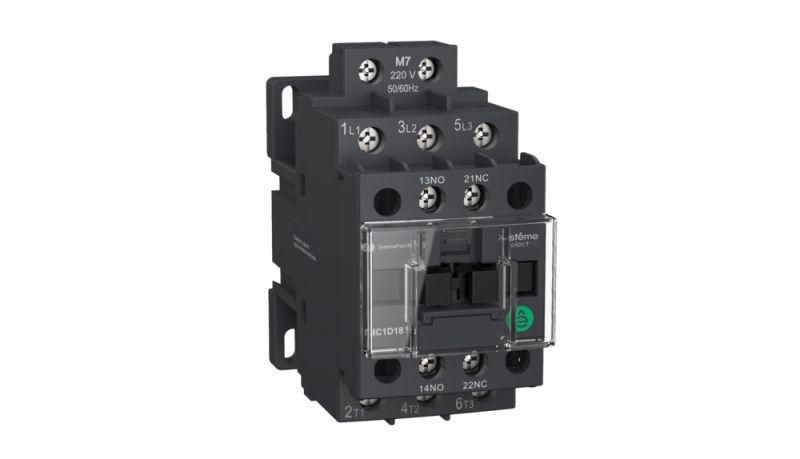

Контактор MC1D 3п 9А кат. 220В DC 1НО+1НЗ SE MC1D09MD APC

Контактор MC1D 3-полюсный 9А нормально открытый + нормально закрытый 220V DC - устройство для коммутации нагрузки постоянного тока в автоматических системах. Бренд Systeme Electric и артикул mc1d09md указывают на серию SystemePact MC1D, предназначенную для надёжного управления оборудованием с высокой частотой включений.

Назначение и область применения

Контактор MC1D используется для включения и выключения электрических нагрузок, таких как электродвигатели, насосы, системы вентиляции и лифты. Подходит для задач, где требуется частое управление нагрузкой без реверса. Номинальный ток 9 А позволяет управлять двигателем мощностью до 4 кВт. Устройство работает с постоянным током 220 В, что делает его совместимым с системами автоматизации на базе PLC, реле и других контроллеров с выходом постоянного напряжения.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В DC
• Номинальный ток: 9 А
• Число силовых контактов: 3 замыкающих (НО), 0 размыкающих (НЗ)
• Вспомогательные контакты: 1 нормально разомкнутый (НО) и 1 нормально замкнутый (НЗ)
• Номинальная мощность двигателя: 4 кВт
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Способ подключения: винтовые зажимы для проводов
• Монтаж: на DIN-рейку или монтажную плату
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1D имеет модульное исполнение и легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки на монтажную плату предусмотрены крепёжные отверстия - удобно при сборке щитов с ограниченным пространством. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Вспомогательные контакты позволяют передавать сигналы в цепи управления, например, для индикации состояния или блокировки других устройств. Контактор не требует специальных инструментов для монтажа, но необходимо соблюдать момент затяжки винтов - избыточное усилие повредит контактные площадки.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов переменного и постоянного тока. Защита IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от пыли и влаги - применение допускается только внутри закрытых шкафов. Гарантийный срок 24 месяца подтверждает соответствие качественным стандартам производства компании Systeme Electric.

Преимущества

• Высокий электромеханический ресурс - рассчитан на длительную работу при частых включениях
• Наличие вспомогательных контактов (1НО + 1НЗ) упрощает построение схем управления без внешних реле
• Поддержка монтажа на DIN-рейку и монтажную плату - гибкость компоновки в щитах
• Совместимость с системами на 220 В DC - оптимальный выбор для современных автоматизированных решений

Ограничения применения

• Не предназначена для работы с переменным током - использование на AC 220 В вызовет отказ или повреждение катушки
• Защита IP20 запрещает установку во влажных, пыльных или наружных условиях без дополнительной защиты корпуса
• Отсутствие встроенного теплового реле - для защиты двигателя от перегрузки требуется внешнее устройство
• Нет реверсивных контактов - нельзя использовать для изменения направления вращения двигателя

Примеры использования

• Управление насосом в системе водоснабжения с частотным регулятором
• Включение вентилятора в HVAC-системе по команде от PLC
• Коммутирование нагревательного элемента в термокамере
• Формирование сигнала “состояние включено” через вспомогательный контакт НО в панель управления

Практические советы

• Проверьте напряжение катушки перед подключением - даже кратковременное превышение 220 В DC может вывести контактор из строя
• При использовании в цепях с индуктивной нагрузкой (например, двигатель) рекомендуется установить фри-wheeling диод параллельно катушке для снижения импульсов перенапряжения
• Вспомогательные контакты можно использовать для создания взаимоблокировок - например, чтобы предотвратить одновременное включение двух контакторов
• При монтаже на DIN-рейку убедитесь, что соседние устройства не создают лишнего тепла - перегрев снижает долговечность
• Для расширения функциональности можно дополнительно установить механические блокировки или ограничители перенапряжений - они совместимы с этой серией
