КОНТАКТОР MC1G 3P 630A 2НО+2НЗ AC/DC 100-250V 50/60ГЦ | MC1G630KUE SE APC

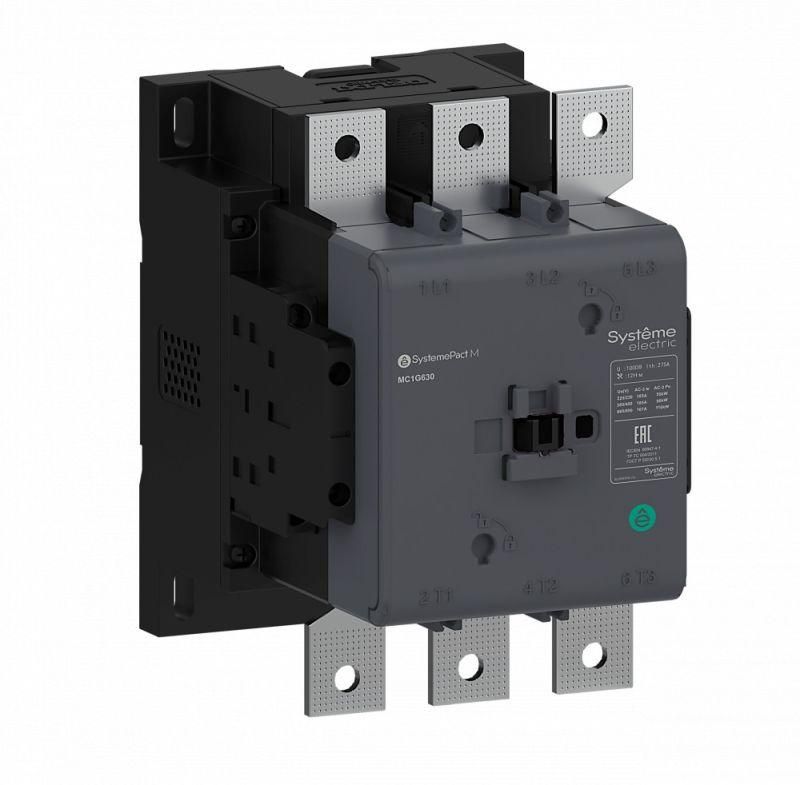

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации мощных нагрузок в промышленных системах. Артикул mc1g630kue обеспечивает управление двигателями до 320 кВт с питанием катушки от 100–250 В переменного или постоянного тока. Устройство смонтировано на монтажную плиту и имеет IP20, что делает его подходящим для установки внутри распределительных щитов.

Назначение и область применения

Контактор MC1G предназначен для частого включения и выключения мощных электрических нагрузок: трёхфазных двигателей, насосов, компрессоров, конвейеров и систем вентиляции. Он работает в режиме нереверсивного управления - то есть управляет нагрузкой только в одном направлении. Подходит для автоматических систем, где требуется долгий срок службы и устойчивость к колебаниям сети.

Технические характеристики

• Номинальный ток: 630 А - способен коммутировать токи высокой мощности, соответствует нагрузкам до 320 кВт.
• Число полюсов: 3 - три главных силовых контакта для управления трёхфазной сетью.
• Вспомогательные контакты: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - используются для сигнализации, блокировки или управления вторичными цепями.
• Напряжение управления: 100–250 В переменного или постоянного тока - совместим с большинством стандартных систем управления (AC/DC).
• Частота: 50/60 Гц - работает в любой из этих сетевых стандартах без перенастройки.
• Защита от просадок напряжения: сохраняет работу при снижении напряжения до 70% от номинала и восстанавливается при повышении до 120% - предотвращает ложные отключения при кратковременных перебоях.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен - требует установки в закрытом корпусе.
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на металлической или пластиковой платформе внутри шкафа.
• Подключение силовой цепи: болтовое - используется гайки и болты для присоединения проводов, обеспечивают прочное и долговечное соединение.
• Гарантия: 24 месяца - подтверждает высокую надёжность конструкции.

Совместимость и монтаж

Контактор MC1G совместим с другими элементами серии SystemePact MC1G - можно легко добавить тепловые реле, механические блокировки или дополнительные контакты. Для монтажа требуется свободное место на монтажной плате с отверстиями под крепёж. Диаметр отверстий под болты указан в техническом чертеже производителя - перед установкой проверьте соответствие размеров. Не допускается установка вне электрошкафа - IP20 не защищает от влаги и пыли.

Безопасность и стандарты

Контактор MC1G соответствует международным требованиям безопасности IEC 60947-4-1 для контакторов средней и большой мощности. Конструкция исключает самопроизвольное включение после аварийного отключения. Применение в соответствии с правилами электромонтажа гарантирует безопасную эксплуатацию в промышленных условиях.

Преимущества

• Высокий электрический и механический ресурс - рассчитан на длительную службу даже при частых включениях.
• Устойчивость к просадкам напряжения - снижает количество ложных отключений в нестабильных сетях.
• Гибкая система модульных дополнений - возможность расширения функционала без замены основного устройства.
• Широкий диапазон напряжения управления - позволяет использовать одинаковый контактный аппарат в разных системах управления (AC или DC).

Ограничения применения

• Не предназначено для работы на открытом воздухе или во влажных помещениях - степень защиты IP20 не обеспечивает защиту от воды и пыли.
• Не поддерживает реверсирование - нельзя использовать для управления двигателями, которым нужна смена направления вращения.
• Требуется жесткая фиксация на монтажной плате - не рекомендуется применять в условиях сильной вибрации без дополнительной демпферизации.
• Не имеет встроенной тепловой защиты - необходимо внешнее тепловое реле при работе с двигателями.

Примеры использования

• Автоматизация конвейера на пищевом заводе - управление двигателем 250 кВт через PLC с сигналом 24 В DC.
• Система водоснабжения - запуск насоса 315 кВт при достижении заданного уровня воды.
• Лифтовая установка - управление подъёмником с использованием одного НО контакта для сигнала “загрузка разрешена”.
• Вентиляционный комплекс - включение группы вентиляторов по графику с помощью внешнего контроллера.

Практические советы

• Выбирая контактный аппарат, убедитесь, что ваша нагрузка не превышает 320 кВт - превышение может вызвать перегрев и выход из строя.
• При подключении силовых проводов используйте медные кабели с достаточным сечением - для 630 А обычно требуется 185–240 мм2.
• Проверьте соответствие напряжения катушки (100–250 В) с источником управления - неверное напряжение приведёт к отказу срабатывания.
• Рекомендуется устанавливать контактный аппарат рядом с тепловым реле и предохранителем - так проще организовать защиту и обслуживание.
• При сборке щита соблюдайте минимальные зазоры между контактами - согласно нормам DIN VDE 0113, чтобы избежать пробоя.
