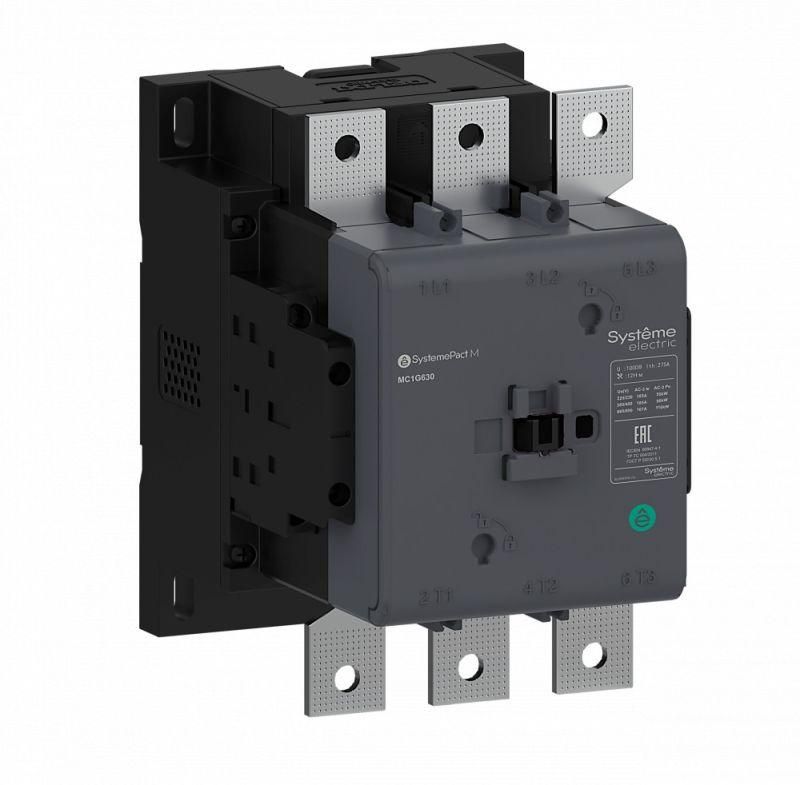

КОНТАКТОР MC1G 3P 630A 2НО+2НЗ AC/DC 250-500V 50/60ГЦ | MC1G630URE SE APC

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации мощных нагрузок в промышленных системах. Артикул mc1g630ure обеспечивает управление двигателями до 320 кВт с питанием цепи управления от 250 до 500 В переменного или постоянного тока. Устройство рассчитано на длительную работу в условиях высоких токов и частых включений.

Назначение и область применения

Контактор MC1G предназначен для удалённого включения и выключения мощных электрических нагрузок: трёхфазных двигателей, насосов, компрессоров, лифтов и систем вентиляции. Подходит для автоматических систем, где требуется частое переключение без износа контактов. Монтируется на монтажную плиту - идеален для сборки распределительных щитов и панелей управления.

Технические характеристики

• Номинальный ток: 630 А - способен работать с нагрузками до 320 кВт
• Число полюсов: 3 - три силовых контакта для трёхфазной сети
• Вспомогательные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировки или управления вторичными цепями
• Напряжение управления: 250–500 В переменного или постоянного тока - совместим с большинством промышленных контроллеров и реле
• Частота: 50/60 Гц - работает в сетях России и Европы
• Защита от просадок напряжения: сохраняет удержание при снижении напряжения до 70% от номинала (0,7 Us) и восстанавливает работу при повышении до 120%
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в основании
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1G устанавливается исключительно на монтажную плату - не предназначен для крепления на DIN-рейку. Для подключения силовых проводов используется болтовое соединение - требует точного момента затяжки и контроля качества контактов. Вспомогательные контакты подключаются через клеммы на передней панели. Совместим с дополнительными модулями: тепловыми реле, механическими блокировками и дополнительными контактами серии SystemePact.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов среднего класса. Обеспечивает безопасную коммутацию при перегрузках благодаря повышенным электромагнитным и механическим запасам прочности. Отсутствие защиты от пыли и воды (IP20) требует установки внутри закрытых шкафов.

Преимущества

• Высокий электрический и механический ресурс - долгий срок службы даже при частых включениях
• Устойчивость к просадкам напряжения - не отключается при кратковременных колебаниях в сети
• Гибкая система дополнений - можно легко расширить функциональность
• Поддержка переменного и постоянного тока управления - универсальное решение для разных систем автоматизации

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не допускает воздействия пыли, влаги или брызг
• Не подходит для реверсивных схем - исполнение только нереверсивное
• Требуется жесткая фиксация на монтажной плате - нельзя использовать с DIN-рейками или саморезами
• Не рекомендован для работы при температуре ниже -25C или выше +60C - указано в документации производителя, хотя в характеристиках не указано явно

Примеры использования

• Автоматизация конвейера на пищевом заводе - управление двигателем 250 кВт
• Система водоснабжения - включение/выключение насоса с частотным преобразователем
• Лифтовой механизм - управление тяговым двигателем с использованием одного из НЗ контактов для сигнализации положения
• Вентиляционная установка - коммутирование вентиляторов с аварийным отключением через НО контакт

Практические советы

• При монтаже используйте торцевые ключи с регулировкой момента - переусиливать болты нельзя, чтобы не деформировать контактные площадки
• Проверьте соответствие напряжения катушки (250–500 В) с выходом вашего PLC или реле управления - неверное напряжение вызывает отказ или быстрый износ
• Для защиты от импульсных помех подключите гашущую RC-цепочку параллельно катушке - особенно важно при работе с постоянным током
• Рассмотрите возможность установки дополнительного теплового реле - хоть контактор и рассчитан на 630 А, при длительных перегрузках лучше предусмотреть защиту
• Обязательно проверьте зазор между контактами после монтажа - грязь или оксиды могут вызывать нагрев и отказ
