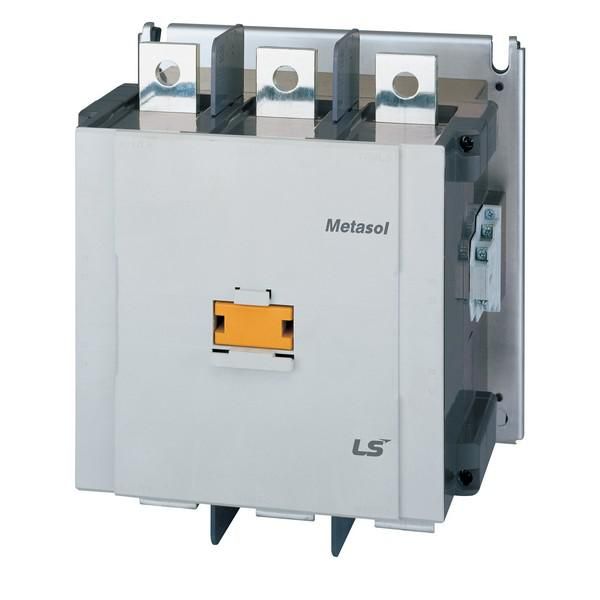

Контактор Metasol MC-630a AC/DC100V 50/60Hz 2a2b, Screw | 1373000300 Lsis

Контактор MC-630a AC/DC 100В 50/60Hz 2a2b с винтовым креплением от LS Electric предназначен для частого включения и отключения мощных нагрузок в цепях переменного и постоянного тока. Этот контактный аппарат подходит для управления двигателями, насосами, конвейерами и другим оборудованием с номинальным током до 630 А. Артикул 1373000300 соответствует модели с трёхполюсной силовой частью и двумя вспомогательными контактами НО и НЗ.

Назначение и область применения

Контактор MC-630a AC/DC 100В 50/60Hz 2a2b с винтовым креплением используется для дистанционного управления мощными электрическими нагрузками. Он обеспечивает надёжное коммутационное воздействие на силовые цепи при частых операциях включения и отключения. Применяется в системах управления:

• трёхфазными асинхронными электродвигателями мощностью до 330 кВт;
• насосами, компрессорами, вентиляторами;
• конвейерными линиями и кран-балками;
• системами освещения с высокой нагрузкой;
• тепловыми установками и кондиционерами.

Подходит для автоматических и полуавтоматических схем, где требуется надёжность и долговечность при работе в условиях повышенной механической нагрузки.

Технические характеристики

• Номинальный ток: 630 А - способен выдерживать длительную работу при максимальном токе до этого значения.
• Число силовых полюсов: 3 - управляет трёхфазной сетью, переключает все фазы одновременно.
• Напряжение катушки управления: 100 В (AC/DC) - совместим с источниками как переменного, так и постоянного тока в этом диапазоне.
• Частота сети: 50/60 Гц - работает в стандартах Европы, России и других стран с этими частотами.
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления вторичными цепями.
• Номинальная мощность двигателя: 330 кВт - рекомендованная нагрузка для прямого пуска трёхфазного асинхронного двигателя.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги.
• Тип исполнения: нереверсивный - не предназначен для изменения направления вращения двигателя; требует внешнего реверса при необходимости.
• Тип подключения: винтовое - провода фиксируются зажимами с помощью отвертки.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основу, не имеет встроенного крепления на корпус оборудования.

Совместимость и монтаж

Контактор MC-630a AC/DC 100В 50/60Hz 2a2b с винтовым креплением монтируется исключительно на монтажную плату или DIN-рейку. Для правильной установки необходимо использовать подходящую крепёжную базу, совместимую с габаритами устройства. Подключение силовых клемм выполняется медными жилами сечением до 95 мм2 (по стандарту IEC 60947-4-1). Катушка управления подключается через два вывода - полярность не важна, поскольку устройство работает как на переменном, так и на постоянном токе. Убедитесь, что напряжение на катушке точно соответствует 100 В +-10%. Перегрузка по напряжению вызывает перегрев и выход из строя катушки.

Безопасность и стандарты

Контактор MC-630a соответствует международному стандарту IEC 60947-4-1 для контакторов и пускателей. Сертифицирован для работы в промышленных условиях. Степень защиты IP20 позволяет применять устройство только внутри щитов, шкафов или закрытых помещений - использование вне герметичных корпусов запрещено. Отсутствие защиты от пыли и влаги делает его непригодным для уличной установки или сырых сред.

Преимущества

• Универсальная катушка управления (AC/DC 100 В) - снижает необходимость хранить несколько типов контакторов для разных систем.
• Высокая коммутационная износостойкость - рассчитан на частые включения, что важно для автоматизированных линий.
• Наличие четырёх вспомогательных контактов (2НО+2НЗ) - позволяет реализовать сложные схемы блокировки и сигнализации без дополнительных модулей.
• Фиксированное винтовое подключение - надёжное соединение даже при вибрациях и температурных колебаниях.

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения двигателя требуется два контактора или внешний реверсор.
• IP20 не допускает эксплуатацию в пыльных, влажных или агрессивных средах - обязательно использование в закрытых электрошкафах.
• Не предназначен для работы с токами выше 630 А - превышение может привести к свариванию контактов и аварии.
• Требуется соблюдение минимального свободного пространства вокруг аппарата для теплоотвода - особенно при работе на пределе нагрузки.

Примеры использования

• Автоматизация конвейера на заводе: три фазы питания двигателя 315 кВт коммутируются через этот контактор, сигнал на включение подаётся с PLC через кнопку на пульте.
• Система управления насосной станцией: контактор включает насос при достижении заданного уровня воды, вспомогательные контакты передают сигнал “работа” на пульт диспетчера.
• Тепловая печь с регулированием температуры: контактор включает нагревательные элементы по команде терморегулятора, используя один из НО-контактов для контроля состояния.

Практические советы

• При замене старого контактора проверьте соответствие номинала тока и типа подключения - MC-630a нельзя заменить на модель с меньшим током без риска повреждения.
• При монтаже на DIN-рейку убедитесь, что она плотно закреплена - вибрации могут ослабить контактные соединения.
• Не затягивайте винты слишком сильно - это повредит изоляцию и деформирует клеммы. Следуйте моменту затяжки, указанному в документации LS Electric.
• Для продления срока службы избегайте частых включений при наличии значительной индуктивной нагрузки - лучше использовать RC-цепочки или варисторы для гашения помех.
• Артикул 1373000300 - единственный вариант этой модели с катушкой 100 В AC/DC. Не путайте с другими версиями серии MC, имеющими другие напряжения управления.
