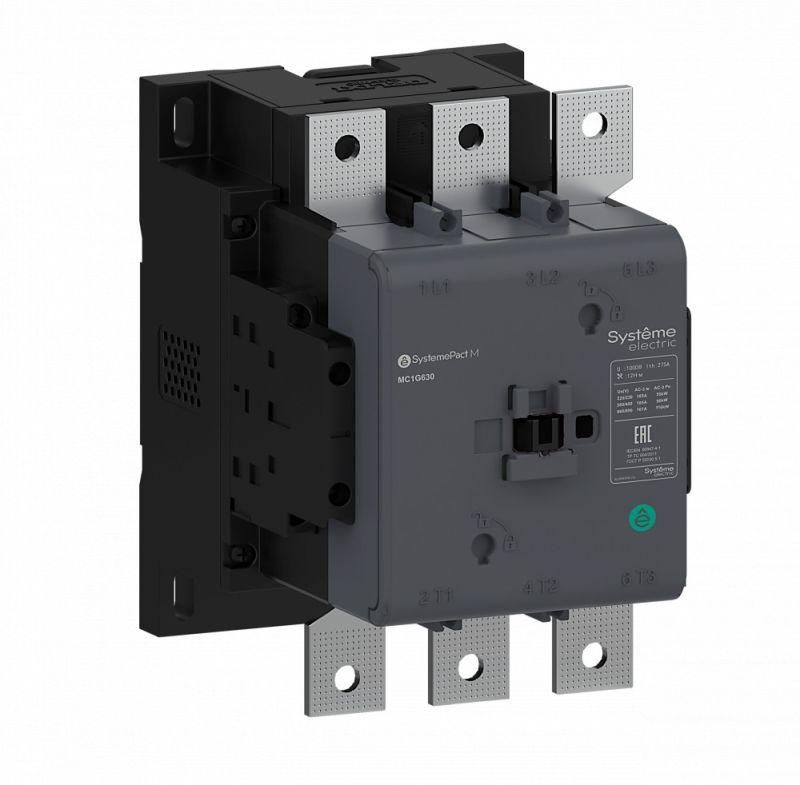

КОНТАКТОР MC1G 3P 500A 2НО+2НЗ AC/DC 250-500V 50/60ГЦ | MC1G500URE SE APC

Контактор MC1G от Systeme Electric - надёжное устройство для коммутации мощных нагрузок в промышленных системах. Артикул mc1g500ure обеспечивает управление электродвигателями до 250 кВт с питанием цепи управления от 250 до 500 В переменного или постоянного тока. Устройство рассчитано на длительную работу в условиях повышенных нагрузок и поддерживает высокий ресурс включения-выключения.

Назначение и область применения

Контактор MC1G предназначен для частого включения и выключения мощных электрических нагрузок. Он используется в системах управления электродвигателями, насосами, компрессорами, лифтами, конвейерами и вентиляционным оборудованием. Подходит для автоматических и полуавтоматических технологических линий, где требуется надёжная и долговечная коммутация.

Технические характеристики

• Номинальный ток: 500 А - способен работать с тяжёлыми нагрузками, включая двигатели мощностью до 250 кВт;
• Число полюсов: 3 - три основных силовых контакта для трёхфазной сети;
• Контакты управления: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления и сигнализации;
• Напряжение цепи управления: 250–500 В переменного или постоянного тока - совместим с большинством промышленных контроллеров и реле;
• Частота: 50/60 Гц - работает в сетях России и за рубежом;
• Защита от просадок напряжения: от 0,7 до 1,2 Us - сохраняет устойчивую работу при кратковременных колебаниях напряжения;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не предназначена для работы во влажной среде или на открытом воздухе;
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на печатной плате или щите;
• Гарантия: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

Контактор MC1G монтируется исключительно на монтажную плату с помощью болтового крепления. Для установки необходима плоская поверхность с отверстиями под крепёж. Болтовое соединение силовой цепи требует точного момента затяжки - рекомендуется использовать динамометрический ключ. Устройство не имеет DIN-рейки, поэтому не подходит для стандартных распределительных шкафов с рейками. Совместим с дополнительными модулями: тепловыми реле, механическими блокировками и вспомогательными контактами из серии SystemePact.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Обеспечивает безопасную работу при перегрузках благодаря встроенной защите от просадок напряжения. Наличие двух НЗ-контактов позволяет реализовать функцию аварийной остановки по принципу “нормально замкнутый”. Материалы корпуса не поддерживают горение и соответствуют классу UL94 V-0.

Преимущества

• Высокий электромеханический ресурс - снижает частоту обслуживания и замены;
• Поддержка как переменного, так и постоянного тока в цепи управления - гибкость в проектировании схем;
• Увеличенная устойчивость к кратковременным просадкам напряжения - минимизирует ложные отключения;
• Расширяемая функциональность - можно добавить реле, блокировки и дополнительные контакты;
• Компактная форма - экономит место на монтажной плате.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной платформы;
• Степень защиты IP20 - нельзя применять в помещениях с высокой влажностью, пылью или на улице;
• Нет встроенного теплового реле - необходимо внешнее подключение для защиты от перегрева двигателя;
• Нереверсивное исполнение - не подходит для схем с изменением направления вращения двигателя;
• Требуется достаточное пространство вокруг устройства для теплоотвода - не допускается плотная упаковка в шкафу.

Примеры использования

• Автоматизация конвейера на заводе - управление двигателем 220 кВт через PLC с выходом 400 В постоянного тока;
• Система водоснабжения - включение/выключение насоса с использованием одного НО-контакта для сигнала “в работе” и одного НЗ-контакта для аварийной остановки;
• Лифтовая система - комбинированное управление с блокировкой и сигналом состояния через вспомогательные контакты;
• Вентиляция в производственном цеху - запуск вентилятора после достижения заданной температуры с использованием термореле SE.

Практические советы

• При выборе контактора MC1G проверьте соответствие напряжения вашей системы управления - 250–500 В - и убедитесь, что источник питания стабилен;
• Для защиты двигателя обязательно подключите внешнее тепловое реле - сам контактор не обеспечивает перегрузочную защиту;
• При монтаже соблюдайте момент затяжки болтов: переусиливать нельзя (рискованно), недотягивать - тоже (плохой контакт, нагрев);
• Не используйте этот контактор там, где возможны брызги воды, пылевые выбросы или агрессивные среды - он не защищён от них;
• Если нужна реверсивная схема - выбирайте другой модельный ряд, например, MC1R или аналогичные реверсивные контакторы;
• Артикул mc1g500ure - единственный вариант этой модели с таким набором контактов и током - другие варианты серии отличаются числом полюсов или током.
