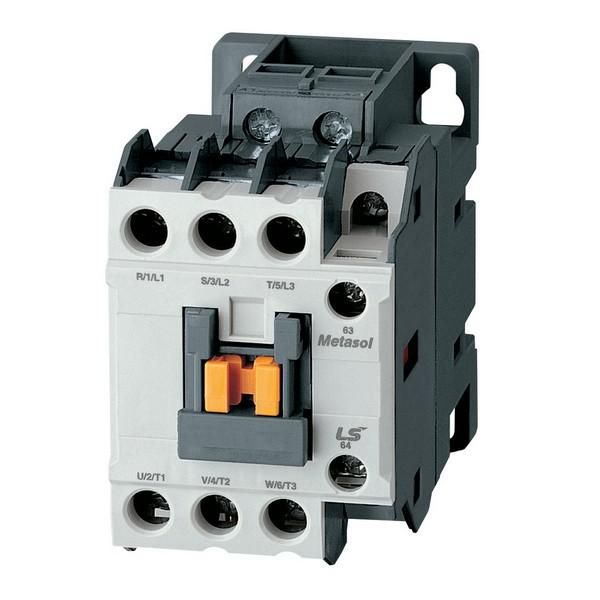

Контактор Metasol MC-12b кат. 12В DC 5Вт 1a1b Screw LS Electric 1345100100 LSIS

Контактор LS Electric 1345100100 - устройство для дистанционного включения и отключения трёхфазной нагрузки постоянного тока с управлением через катушку 12 В. Подходит для автоматизации оборудования с частыми циклами включения, таких как насосы, конвейеры и нагревательные элементы.

Назначение и область применения

Контактор LS Electric 1345100100 предназначен для коммутации силовых цепей постоянного тока с нагрузкой до 12 А на каждый полюс. Он используется там, где требуется надёжное и частое включение/выключение мощных потребителей - например, при управлении двигателями постоянного тока, нагревательными элементами, светодиодными массивами или системами зарядки аккумуляторов. Управление осуществляется слаботоковой цепью 12 В постоянного тока, что позволяет использовать его совместно с PLC, реле, микроконтроллерами или кнопками низкого напряжения.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 12 В постоянного тока
• Мощность катушки: 5 Вт
• Номинальный ток контактов: 12 А
• Число силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 1 группа (3 контакта)
• Количество нормально закрытых (НЗ) контактов: 1 группа (1 контакт)
• Силовые контакты НЗ: отсутствуют
• Номинальная мощность электродвигателя: 5,5 кВт (при соответствующих условиях сети)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор LS Electric 1345100100 рассчитан на установку на печатную плату. Его выводы подходят для пайки или использования в гнёздах PCB-разъёмов. Для надёжной работы важно соблюдать рекомендованную плотность расположения других компонентов - не допускать перегрева корпуса. Катушка управляется сигналом 12 В постоянного тока; максимальная длительность импульса не указана, поэтому при длительном включении следует контролировать температуру катушки. Винтовые зажимы силовых контактов рассчитаны на провода сечением до 2,5 мм2 - используйте жилы с опрессовкой или кольцами для предотвращения ослабления соединения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для контроля электрооборудования в промышленных системах. Степень защиты IP20 ограничивает использование внутри закрытых щитов или корпусов - не применяйте в помещениях с высокой запылённостью, влажностью или риском попадания жидкостей. Отсутствие сертификата UL/CE в предоставленных данных требует проверки соответствия местным нормам перед применением в регулируемых отраслях.

Преимущества

• Высокая механическая долговечность за счёт надёжной конструкции контактов
• Низкий уровень энергопотребления катушки - всего 5 Вт
• Поддержка трёхполюсной коммутации - удобно для управления трёхфазными нагрузками
• Простое винтовое подключение - не требует специальных инструментов
• Работает с широким спектром управляющих устройств - от Arduino до промышленных контроллеров

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или внешнего воздействия - IP20 недостаточно для открытых площадок
• Отсутствуют нормально замкнутые силовые контакты - нельзя использовать для аварийного отключения по принципу “по умолчанию замкнуто”
• Не поддерживает реверс - для изменения направления движения нужна схема с двумя контакторами
• Монтаж только на плату - невозможно установить на DIN-рейку без переходника
• Не рекомендуется для коммутации индуктивных нагрузок выше 5,5 кВт без дополнительных защитных элементов (например, RC-цепей или варисторов)

Примеры использования

• Управление двигателем постоянного тока 5,5 кВт в конвейерной системе
• Включение группы инфракрасных нагревателей в термической камере
• Автоматическое включение системы принудительной вентиляции по сигналу от датчика температуры
• Контроль питания LED-освещения в промышленном помещении через PLC
• Циклическое питание насоса в системе орошения с интервалом 15 минут

Практические советы

• Перед установкой проверьте соответствие напряжения катушки - 12 В постоянного тока. Превышение даже на 1–2 В может вызвать перегрев и выход из строя.
• Для увеличения срока службы контактов используйте дроссель или варистор параллельно нагрузке при работе с индуктивными устройствами.
• При монтаже на плату обеспечьте свободное пространство вокруг контактора - он выделяет тепло при длительной работе.
• Не забудьте про полярность при подключении катушки - неверное подключение не повредит устройство, но не активирует его.
• Если требуется реверс, используйте два контактора LS Electric 1345100100 в схеме переключения фаз.
• Для обслуживания - периодически проверяйте затяжку винтов силовых контактов, особенно после первых 50–100 циклов включения.
