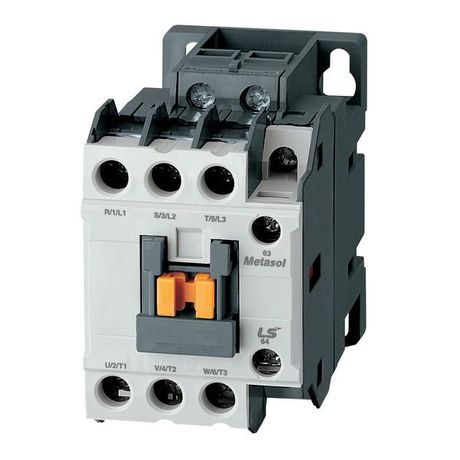

Контактор Metasol MC-12b кат. 24В DC 1a1b Screw LS Electric 1345100300 LSIS

Контактор DC24V 1a1b с винтовым подключением от LS Electric - устройство для дистанционного включения и отключения силовых цепей постоянного тока, рассчитанное на частые операции. Артикул 1345100300 подходит для автоматизации оборудования с управлением через слаботочные сигналы 24 В.

Назначение и область применения

Контактор DC24V 1a1b с винтовым подключением используется для коммутации мощных нагрузок при помощи управляющего сигнала 24 В постоянного тока. Он предназначен для частых включений и отключений - например, при запуске и остановке двигателей, нагревательных элементов или насосов. Подходит для систем дистанционного управления: конвейеры, компрессоры, кран-балки, тепловые печи, системы освещения и кондиционирования. Устройство не предназначено для реверса - работает только в одном направлении.

Технические характеристики

• Тип тока: постоянный (DC) - управление и коммутация осуществляются на постоянном токе;
• Напряжение катушки управления: 24 В - совместимо со стандартными контроллерами PLC и реле;
• Номинальный ток: 12 А - максимальный рабочий ток в силовой цепи;
• Напряжение коммутации: 690 В - допустимый максимум для подключаемой нагрузки;
• Количество силовых полюсов: 3 - переключает три фазы одновременно;
• Количество контактов: 4 нормально открытых (НО) + 1 нормально закрытый (НЗ) - используются для обратной связи, блокировок и контроля состояния;
• Номинальная мощность двигателя: 5,5 кВт - рекомендованная нагрузка для трёхфазных асинхронных двигателей;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Тип подключения: винтовой - надёжное соединение проводов с помощью зажимов;
• Способ монтажа: на монтажную плату - крепится к DIN-рейке или панели через отверстия.

Совместимость и монтаж

Контактор DC24V 1a1b с винтовым подключением монтируется на монтажную плату - требует установки в щите с возможностью фиксации болтами или крепёжными пластинами. Для подключения используйте провода сечением до 2,5 мм2. Винтовые зажимы обеспечивают прочное соединение, но перед первым включением проверьте затяжку - ослабление может вызвать перегрев. Катушка 24 В совместима с большинством промышленных контроллеров, модулей ввода/вывода и реле времени. Не подключайте к переменному току - контактная группа не рассчитана на AC.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов постоянного тока. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от внешней среды - не применяйте в сырых, пыльных или агрессивных условиях без корпуса. Работа при температуре выше +40 C снижает долговечность - требуется принудительное охлаждение или снижение нагрузки.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/отключения;
• Чёткое разделение управляющей и силовой цепей - безопасная работа с низковольтным управлением;
• Гибкость в использовании контактов - 4 НО и 1 НЗ позволяют реализовать сложные логические схемы;
• Простота замены - стандартный форм-фактор и винтовое подключение ускоряют обслуживание.

Ограничения применения

• Не подходит для реверсивных схем - отсутствует двойная контактная группа для изменения направления;
• IP20 исключает использование вне закрытых шкафов - нельзя устанавливать на открытом воздухе или в помещениях с высокой влажностью;
• Рассчитан на постоянный ток - применение на переменном токе (AC) приведёт к повреждению контактов и выходу из строя;
• Максимальная мощность 5,5 кВт - не использовать для двигателей свыше этого значения даже при меньшем токе.

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения - сигнал 24 В от PLC включает контактор, который подаёт питание на двигатель;
• Автоматическое включение тепловой печи - терморегулятор замыкает цепь 24 В, контактор включает ТЭНы;
• Контроль работы ленточного конвейера - кнопка старта даёт сигнал 24 В, контактор включает двигатель, а один из НО-контактов подаёт статус “работает” на HMI;
• Система аварийного отключения - НЗ-контакт размыкает цепь при срабатывании датчика перегрузки.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В постоянного тока, не путать с переменным;
• При подключении силовых проводов соблюдайте полярность - хотя для нагрузки она не важна, для правильной работы контактов важно сохранить целостность цепи;
• Избегайте перегрузок: даже при токе ниже 12 А длительная работа близко к пределу сокращает срок службы;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или работе с индуктивными нагрузками;
• Артикул 1345100300 - точный аналог для замены; другие модели с другим напряжением катушки (например, 110 В или 220 В) не взаимозаменяемы.
