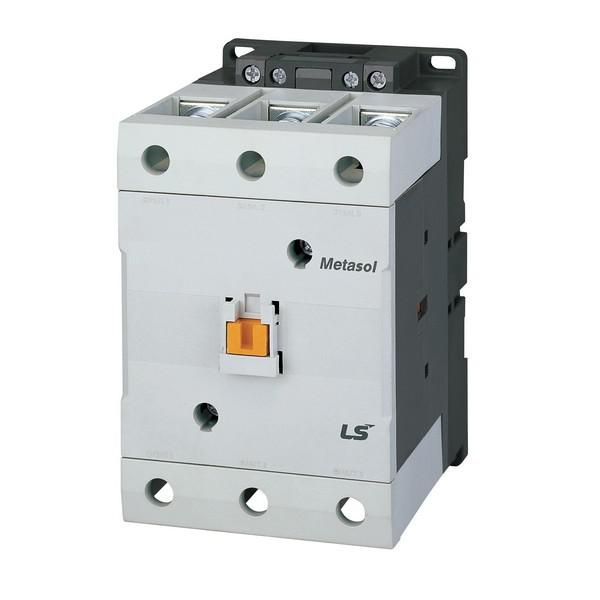

Контактор Metasol MC-150a кат. 220-240В AC Screw LS Electric 1364000100 LSIS

Контактор LS Electric 1364000100 - это трёхполюсное устройство для коммутации мощных нагрузок переменного тока, предназначенное для частых включений и отключений. Подходит для управления двигателями, насосами, конвейерами и другим оборудованием с питанием 220–240 В. Контактор с винтовым подключением и монтажом на плату обеспечивает надёжную работу в промышленной автоматике.

Назначение и область применения

Контактор LS Electric 1364000100 используется для удалённого включения и выключения трёхфазных электродвигателей мощностью до 70 кВт. Он применяется там, где требуется частое управление нагрузкой: запуск и останов двигателей, управление насосами, компрессорами, конвейерами, тепловыми печами и системами кондиционирования. Устройство не рассчитано на реверсирование - работает только в одном направлении.

Технические характеристики

• Напряжение катушки управления: 220–240 В переменного тока (AC), 50/60 Гц
• Количество силовых полюсов: 3
• Номинальный ток: 150 А
• Номинальная мощность двигателя: 70 кВт
• Тип подключения: винтовой зажим
• Количество нормально открытых (НО) вспомогательных контактов: 3
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)
• Исполнение: нереверсивное - нельзя переключить направление вращения двигателя через этот контакт

Совместимость и монтаж

Контактор LS Electric 1364000100 устанавливается исключительно на монтажную плату - он не имеет крепления на DIN-рейку. Для подключения используются винтовые зажимы: силовые клеммы рассчитаны на провода сечением до 50 мм2, вспомогательные - до 2,5 мм2. Перед установкой проверьте соответствие площадки на плате габаритам корпуса устройства. Обязательно соблюдайте рекомендованное расстояние между соседними контактами для предотвращения перегрева.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. Степень защиты IP20 позволяет использовать его только внутри закрытых щитов или оборудования, защищённых от доступа людей и попадания пыли. Не используйте в условиях повышенной влажности, сырых помещениях или на открытом воздухе.

Преимущества

• Высокая долговечность при частых включениях - до 1 млн операций
• Надёжное винтовое соединение снижает риск ослабления контакта при вибрациях
• Трёх вспомогательных НО контактов позволяют реализовать сложные схемы управления без внешних реле
• Поддержка номинального тока 150 А делает его подходящим для мощных промышленных нагрузок

Ограничения применения

• Не подходит для реверсивных схем - требует внешнего реверсивного контактора
• IP20 не допускает использование вне герметичных шкафов
• Отсутствует крепление на DIN-рейку - нужна специальная плата или основание
• Не предназначен для работы с постоянным током - только переменный (AC)
• Максимальная мощность - 70 кВт; для более мощных двигателей требуется другой контактор

Примеры использования

• Управление трёхфазным асинхронным двигателем насоса в системе водоснабжения
• Включение/выключение ленточного конвейера на пищевом производстве
• Автоматическое управление воздушным компрессором по сигналу от термореле
• Дистанционное включение группы светильников в производственном помещении через PLC

Практические советы

• При монтаже на плату убедитесь, что отверстия совпадают с посадочными местами - габариты контактора LS Electric 1364000100 фиксированы
• Затягивайте винты усилием 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить пластик
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-демпфер
• Проверяйте температуру контактора после первых 10–15 циклов работы - перегрев указывает на плохой контакт или завышенную нагрузку
• Если вам нужна возможность реверса - выбирайте два таких контактора и используйте блокировку взаимной блокировки
