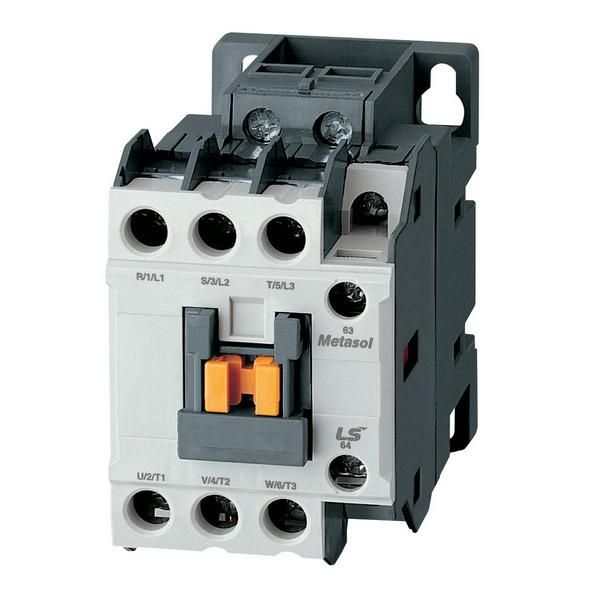

Контактор Metasol MC-22b кат. 48В DC 5Вт 1a 1b Screw LS Electric 1347100400 LSIS

Контактор постоянного тока 48В 5Вт 1a1b с винтовым подключением от LS Electric - устройство для коммутации силовых цепей постоянного тока с высокой надёжностью и долговечностью. Подходит для автоматизации оборудования, где требуется частое включение/выключение, например, на промышленных линиях или в системах управления. Артикул 1347100400 соответствует модели с трёхполюсной силовой частью и одним нормально замкнутым контактом.

Назначение и область применения

Контактор постоянного тока 48В 5Вт 1a1b с винтовым подключением предназначен для удалённого включения и отключения мощных нагрузок постоянного тока. Он работает в режиме частых операций - до десятков тысяч циклов в час. Применяется там, где нужна точная и безопасная коммутация: управление двигателями постоянного тока, зарядными устройствами, светодиодными массивами, системами энергохранения, конвейерами, насосами и другими оборудованием с DC-питанием. Напряжение катушки 48 В делает его совместимым со стандартными промышленными системами управления.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 48 В
• Потребляемая мощность катушки: 5 Вт
• Номинальный ток контактной группы: 22 А
• Количество силовых полюсов: 3
• Конфигурация контактов: 3NO + 1NC (три нормально открытых, один нормально замкнутый)
• Номинальная мощность электродвигателя: 11 кВт (при DC-нагрузке)
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и от предметов >12 мм, без защиты от воды и пыли)
• Исполнение: нереверсивное (не поддерживает изменение направления тока)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор постоянного тока 48В 5Вт 1a1b с винтовым подключением устанавливается на печатную плату через выводы типа THT (through-hole). Для монтажа необходимы отверстия под штыревые выводы, соответствующие габаритам корпуса. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Убедитесь, что площадка на плате рассчитана на ток 22 А - используйте медные дорожки шириной не менее 1,5–2 мм. Не допускается установка вблизи нагревательных элементов - температура окружающей среды должна оставаться в пределах –25…+60 C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов постоянного тока. Сертифицировано для работы в промышленных условиях. Отсутствие защиты от пыли и влаги (IP20) требует установки в закрытых щитах или защищённых корпусах. Не применяйте в местах с повышенной влажностью, перегревом или наличием взрывоопасных газов.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн циклов включения/отключения
• Низкий уровень потребления энергии катушки (5 Вт) снижает нагрузку на источник управления
• Чёткая и быстрая коммутация без задержек и дребезга контактов
• Гибкая конфигурация контактов: три силовых NO + один вспомогательный NC удобны для создания блокировочных схем
• Совместим с большинством контроллеров и реле управления, работающих на 48 В DC

Ограничения применения

• Не подходит для реверсивных схем - отсутствует переключение полярности
• IP20 исключает использование вне герметичных корпусов
• Запрещено применение при напряжении выше 48 В на катушке - возможен выход из строя
• Не рекомендован для коммутации емкостных или индуктивных нагрузок с большой постоянной времени без демпферных цепей
• Монтаж на PCB требует специализированного производства - не подлежит замене после пайки без термического воздействия

Примеры использования

• Управление двигателем постоянного тока 11 кВт в ленточном конвейере
• Включение/отключение батарейного массива в системе бесперебойного питания
• Коммутация светодиодных фонарей в промышленном освещении
• Автоматическое отключение насоса при аварийной ситуации по сигналу PLC
• Управление тепловой печью в производстве керамики

Практические советы

• Выбирайте провода с запасом по сечению - для 22 А оптимально 4 мм2, особенно при длинных участках
• Перед первым включением проверьте напряжение на катушке: даже 5% превышение 48 В может повредить обмотку
• Подключите вспомогательный контакт 1NC в цепь сигнализации - он позволит отслеживать состояние контактора
• При использовании в схемах с индуктивной нагрузкой (например, двигатель) обязательно установите вольтодобавочные диоды параллельно контакту для гашения ЭДС самоиндукции
• Проверяйте затяжку винтов каждые 6 месяцев - ослабление соединения вызывает перегрев и отказ
