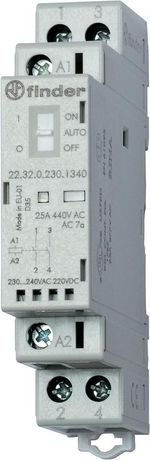

Контактор модульный 1NO+1NC 25А контакты AgNi катушка 12В АС/DC 17.5мм IP20 переключатель Авто-Вкл-Выкл+механический индикатор/LED - 22.32.0.012.1540 FINDER 223200121540

Контактор модульный Finder 22.32.0.012.1540 - устройство для дистанционного включения и выключения нагрузки до 25 А с управлением через слаботочную цепь 12 В AC/DC. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где требуется контроль состояния и ручной override.

Назначение и область применения

Контактор модульный Finder 22.32.0.012.1540 используется для коммутации силовых цепей с помощью управляющего сигнала 12 В постоянного или переменного тока. Он применяется в системах автоматизации: управление насосами, вентиляторами, нагревательными элементами, светильниками и другим оборудованием, требующим частого включения/выключения. Устройство удобно для сборки в распределительных щитах благодаря компактному формату и совместимости с DIN-рейкой.

Технические характеристики

• Номинальный ток контактов: 25 А
• Напряжение катушки управления: 12 В AC/DC - работает как от сети, так и от батарей или преобразователей
• Количество силовых полюсов: 2
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ), выполнены из серебро-никеля (AgNi) - устойчивы к дуге и окислению
• Ширина: 17,5 мм (2 модуля DIN)
• Максимальное сечение провода: 25 мм2 - позволяет подключить толстые жилы без переходников
• Максимальная мощность ламповой нагрузки: 800 Вт
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Материал корпуса: термостойкий пластик
• Норматив: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22.32.0.012.1540 монтируется на стандартную DIN-рейку типа TS35. Крепится защёлкой - фиксируется одним движением. Для подключения силовых цепей используются винтовые зажимы - достаточно затянуть клеммы отверткой. Управление осуществляется через два вывода катушки, помеченные A1/A2. Нагрузка подключается к контактам L1/T1 и L2/T2. Механический индикатор положения контактов и светодиод показывают текущий статус: включен/выключен. Переключатель «Авто-Вкл-Выкл» позволяет принудительно замкнуть или разомкнуть контакты даже без питания катушки - полезно при диагностике или аварийном отключении.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует безопасность и надёжность электромеханических контакторов. Конструкция исключает самопроизвольное включение при отключении управления. Защита IP20 обеспечивает базовую безопасность в закрытых щитах, но не предназначена для установки во влажных или запылённых средах вне корпуса.

Преимущества

• Поддержка AC/DC - гибкость в выборе источника управления: можно использовать как от трансформатора, так и от контроллера 12 В DC
• Контакты AgNi - долгий срок службы при высоких токах и частых срабатываниях
• Переключатель «Авто-Вкл-Выкл» - возможность ручного управления без внешнего сигнала
• Индикация состояния - механический рычаг и LED позволяют сразу определить, включён ли контактор
• Компактность - занимает всего 2 модуля DIN, экономит место в щите
• Расширяемость - возможно подключение дополнительных модулей (например, блокировок, временных реле)

Ограничения применения

• Не предназначен для работы на открытом воздухе или в условиях повышенной влажности - IP20 не защищает от брызг и пыли
• Не рекомендован для частых пусков двигателей выше 1,5 кВт - возможен износ контактов при высоких пусковых токах
• Максимальная мощность ламп - 800 Вт; для более мощных осветительных систем нужен другой тип контактора
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Катушка 12 В требует стабилизированного источника - скачки напряжения могут вызвать некорректное срабатывание

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе по сигналу от термостата
• Управление подсветкой станка через PLC с выходом 12 В DC
• Резервное питание насоса в системе водоснабжения, активируемое при отключении основного питания
• Контроль включения нагревателя в сушильной камере с ручным переводом в режим «Вкл» для обслуживания

Практические советы

• При подключении кабелей сечением 16–25 мм2 используйте наконечники - это предотвращает повреждение жил и снижает риск нагрева
• Проверьте полярность при использовании 12 В DC - хотя контактор работает на любом направлении тока, правильная маркировка упрощает диагностику
• Если контактор часто срабатывает, проверяйте состояние контактов каждые 5–10 тыс. операций - при потемнении или задире замените
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы катушки
• Для систем с несколькими контакторами используйте одинаковые модели - это упрощает замену и ремонт
• Помните: переключатель «Авто-Вкл-Выкл» не заменяет автоматический выключатель - он лишь даёт ручной доступ, но не защищает от перегрузки
