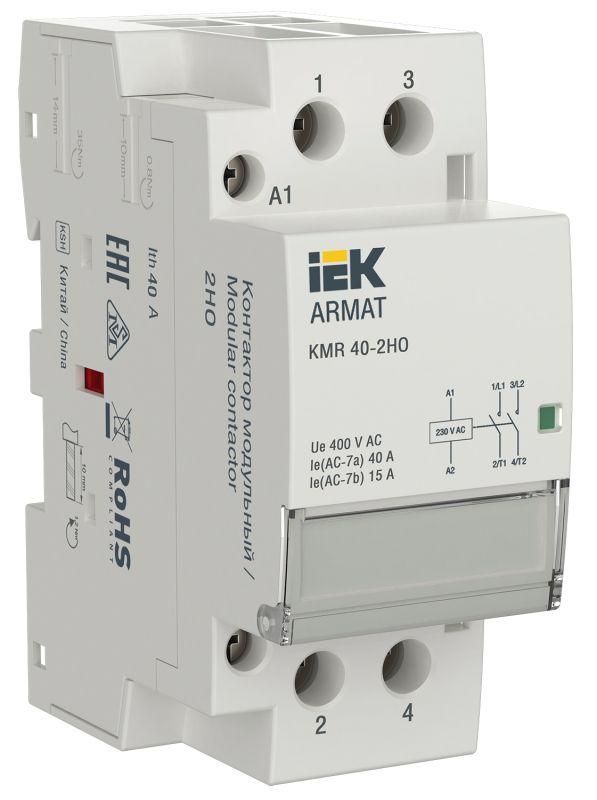

Контактор модульный KMR 40А 230В AC 2НО ARMAT IEK AR-KMR10-040-20-230

Контактор модульный KMR 40А 230В AC 2 нормально открытых контакта от бренда IEK (ИЭК) предназначен для автоматического включения и выключения нагрузок до 40 А в сетях переменного тока. Артикул ar-kmr10-040-20-230 подходит для установки на DIN-рейку и используется в системах управления освещением, отоплением, насосами и маломощными двигателями.

Назначение и область применения

Контактор модульный KMR 40А 230В AC 2 нормально открытых контакта применяется для дистанционного управления электрическими нагрузками. Он коммутирует цепи с током до 40 А, что делает его подходящим для:

• Управление групповым освещением в помещениях и на улице;
• Включение/выключение систем отопления, вентиляции и кондиционирования;
• Управление насосами, компрессорами и другими устройствами с активной нагрузкой;
• Автоматизация оборудования в промышленных и бытовых условиях.

Подходит для работы в щитовых шкафах, где требуется надёжная и бесшумная коммутация.

Технические характеристики

• Номинальное напряжение сети: 230 В переменного тока (AC);
• Номинальный рабочий ток: 40 А (по категории AC-1 / AC-7a);
• Напряжение катушки управления: 230 В AC - совпадает с напряжением нагрузки;
• Количество нормально открытых контактов: 2 - используются для замыкания цепи при включении;
• Количество силовых полюсов: 2 - каждый полюс управляет одной фазой нагрузки;
• Тип тока: Только переменный (AC), не работает с постоянным током;
• Исполнение: Нереверсивное - переключает только в одном направлении;
• Степень защиты IP: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметичен;
• Монтаж: На DIN-рейку шириной 35 мм;
• Занимаемое количество модулей: 2 (ширина 17,5 мм × 2 = 35 мм);
• Глубина монтажа: 68 мм - требует достаточного места внутри шкафа;
• Тип подключения: Винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Контактор модульный KMR 40А 230В AC 2 нормально открытых контакта устанавливается на стандартную DIN-рейку. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется.

Подключение силовых проводов выполняется через винтовые зажимы. Убедитесь, что сечение жил соответствует допустимому - рекомендовано до 2,5 мм2. Подключение управляющей катушки происходит к тем же контактам, что и нагрузка - напряжение 230 В AC подаётся на выводы катушки, расположенные на передней панели.

Не используйте этот контактор для реверсивных схем - он не имеет закрытых контактов и не предназначен для изменения направления вращения двигателей.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов на устройства коммутации. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, что позволяет использовать его в закрытых щитовых шкафах. Применение в открытом виде или во влажных средах запрещено из-за отсутствия герметизации.

Преимущества

• Бесшумная работа катушки - отсутствуют вибрации и гул, характерные для старых моделей;
• Высокая надёжность механических контактов при длительном использовании;
• Удобный винтовой зажим - легко подключить и проверить провода;
• Совместимость с сериями ARMAT - можно комбинировать с дополнительными модулями, такими как реле времени или терморегуляторы;
• Низкий уровень нагрева даже при работе на предельном токе 40 А.

Ограничения применения

• Работает только с переменным током - не подходит для цепей постоянного тока (DC);
• IP20 не допускает использование во влажных, пыльных или наружных условиях;
• Нет реверса - нельзя применять для управления двигателями, которым нужна смена направления вращения;
• Максимальный ток 40 А - не подходит для мощных промышленных станков выше этого значения;
• Требуется минимум 68 мм глубины в шкафу - не подходит для компактных щитов.

Примеры использования

• Управление светильниками в офисе через таймер - контактор включает всю группу при срабатывании сигнала;
• Включение теплого пола по сигналу термостата - 230 В AC подаются на катушку, замыкая контакты и включая нагреватель;
• Автоматическое включение насоса в системе водоснабжения - при снижении давления контроллер подаёт питание на катушку контактора;
• Контроль вентилятора в серверной комнате - включается при превышении порога температуры.

Практические советы

• Выбирая контактор, учитывайте, что 230 В - это напряжение катушки и нагрузки одновременно; если вам нужно управлять им с низковольтного сигнала (например, 24 В), выбирайте другую модель из серии ARMAT с универсальной катушкой;
• При подключении проводов затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить пластиковые зажимы;
• Для долгой службы избегайте частых включений/выключений свыше 10–15 раз в час - это сокращает срок жизни контактов;
• Проверьте свободное место в шкафу: глубина 68 мм + 10–15 мм на провода - итого около 80 мм минимально;
• Если планируете расширение системы - оставьте место рядом для установки дополнительных контактов или реле.
