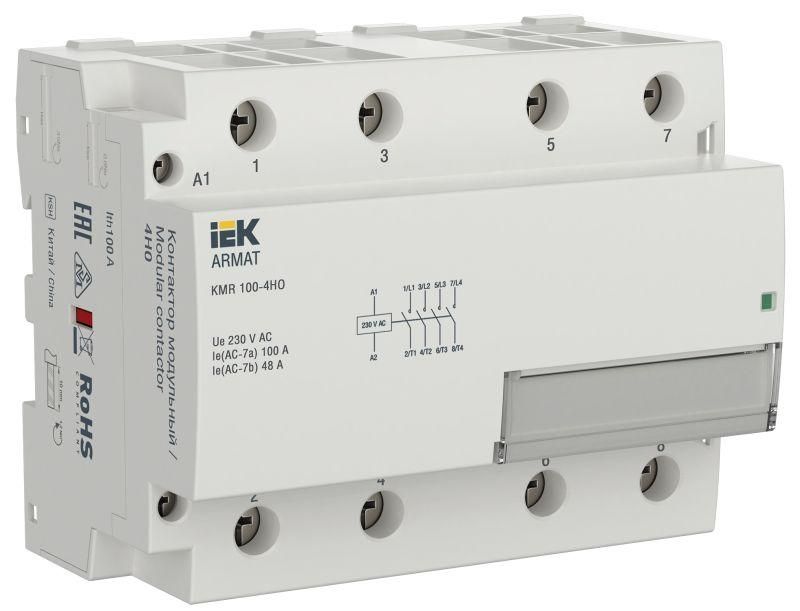

Контактор модульный KMR 100А 230В AC 4НО ARMAT IEK AR-KMR10-100-40-230

Контактор модульный KMR 100А 230В AC 4НО от IEK (ИЭК) предназначен для автоматического включения и выключения нагрузок до 100 А в сетях переменного тока. Этот контактный аппарат из серии ARMAT надёжно работает на DIN-рейке и подходит для управления двигателями, насосами, системами отопления и освещением.

Назначение и область применения

Контактор модульный KMR 100А 230В AC 4НО используется для удалённого управления мощными электрическими нагрузками через слабые управляющие сигналы. Подходит для:

• Управление трёхфазными электродвигателями до 100 А;
• Коммутирование нагревательных элементов и тепловых насосов;
• Автоматизация систем водоснабжения и канализации с насосами;
• Работа в щитовых помещениях с частичной автоматизацией освещения.

Подключается к контроллерам, терморегуляторам, таймерам или кнопкам управления. Отлично сочетается с устройствами защиты и автоматикой промышленного уровня.

Технические характеристики

• Номинальный рабочий ток: 100 А - способен замыкать и размыкать ток до этой величины в режиме AC-1 (резистивная нагрузка);
• Номинальное напряжение главной цепи: до 400 В переменного тока - рассчитан на работу в сети 380–400 В;
• Напряжение катушки управления: 230 В AC - требует именно такого напряжения для срабатывания; совместим с большинством бытовых и промышленных систем управления;
• Число полюсов: 4 - все четыре контакта одновременно переключаются, что важно для трёхфазных двигателей + ноль;
• Количество НЗ контактов: 4 - дополнительно можно использовать для сигнализации или блокировок;
• Исполнение: модульное - компактная форма для установки на DIN-рейку;
• Количество модулей: 6 ширины - занимает место 90 мм на рейке;
• Глубина монтажа: 68 мм - требуется свободное пространство за щитком;
• Защита IP20: предохраняет от случайного прикосновения к токоведущим частям, но не защищена от воды и пыли - применяется внутри закрытых щитов;
• Тип подключения: винтовые зажимы - подходят для медных проводов сечением до 25 мм2;
• Тип тока: переменный (AC) - не предназначены для постоянного тока.

Совместимость и монтаж

KMR 100А 230В AC 4НО легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на направляющих. Установка возможна в любом положении - горизонтальном или вертикальном.

Силовые выводы - винтовые, затягиваются отверткой. Максимальное сечение жил - 25 мм2. Минимальное - рекомендовано не менее 1,5 мм2 для обеспечения плотного контакта.

Управляющая катушка подключается к двум входным клеммам A1/A2. Переполюсовка не повредит устройству - катушка чувствительна лишь к наличию напряжения 230 В AC.

Не допускается установка рядом с источниками высоких температур (>55 C) или в местах с сильными механическими сотрясениями.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Произведён в соответствии с международными стандартами качества для промышленной автоматизации. Сертифицирован для работы в условиях средней степени запылённости и невзрывоопасной среды.

Преимущества

• Бесшумная работа катушки - минимизированы вибрация и гул даже после длительной эксплуатации;
• Высокая долговечность контактов благодаря материалам повышенной износостойкости;
• Легкий доступ к клеммам - удобно обслуживать и проверять соединения;
• Широкий выбор аналогичных изделий в серии ARMAT - можно подобрать другие значения тока и напряжения катушки (например, 24 В или 48 В);
• Функциональная гибкость - наличие четырёх дополнительных НЗ контактов позволяет реализовать блокировки и индикацию состояния.

Ограничения применения

• Не для постоянного тока - использование на DC вызывает свечение дуги и выход из строя;
• IP20 не допускает установку во влажных или открытых помещениях - обязательно помещать внутрь герметичного или закрытого щита;
• Не предназначен для частого включения/выключения более 600 раз в час - при таких нагрузках снижается срок службы контактов;
• Не имеет функции тепловой защиты - необходимо применять внешние тепловые реле при управлении двигателями;
• Требуется точное соответствие напряжения катушки - подключение на 110 В или 400 В приведёт к отказу или повреждению устройства.

Примеры использования

• В системе отопления: управляет циркуляционным насосом по команде термостата;
• На производстве: включает двигатель конвейера через PLC с интервалом 10 минут;
• В ЖКХ: автономно включает водоотводящую помпу при достижении определённого уровня воды в коллекторе;
• В торговых центрах: управляет групповым освещением по графику времени.

Практические советы

• Выбирая этот контактный аппарат, всегда проверяйте, чтобы напряжение вашей системы управления было точно 230 В AC - другое значение потребует другой модели;
• При использовании с двигателями обязательна установка теплового реле - сам контактный аппарат не защищает от перегрузки;
• При сборке щита учтите глубину монтажа (68 мм): задняя стенка должна иметь достаточный отступ для проводов и кабельных каналов;
• Жилы провода перед затяжкой зачистите на 8–10 мм - слишком длинная часть может попасть под пластиковую крышку и нарушить контакт;
• Если нужна возможность ручного включения - используйте модель с кнопкой тестирования или выберите вариант с дополнительным НО контактом для индикации.
