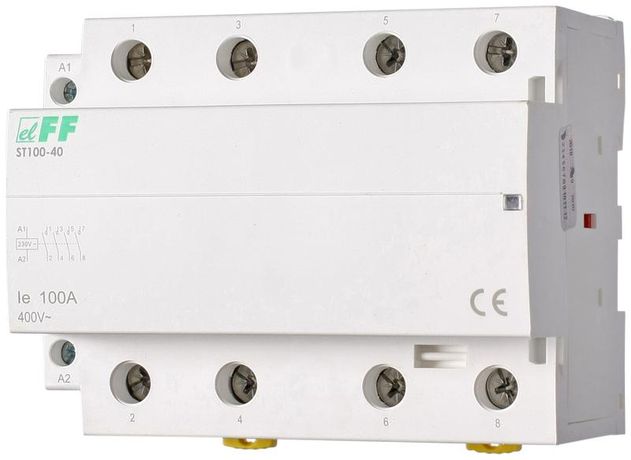

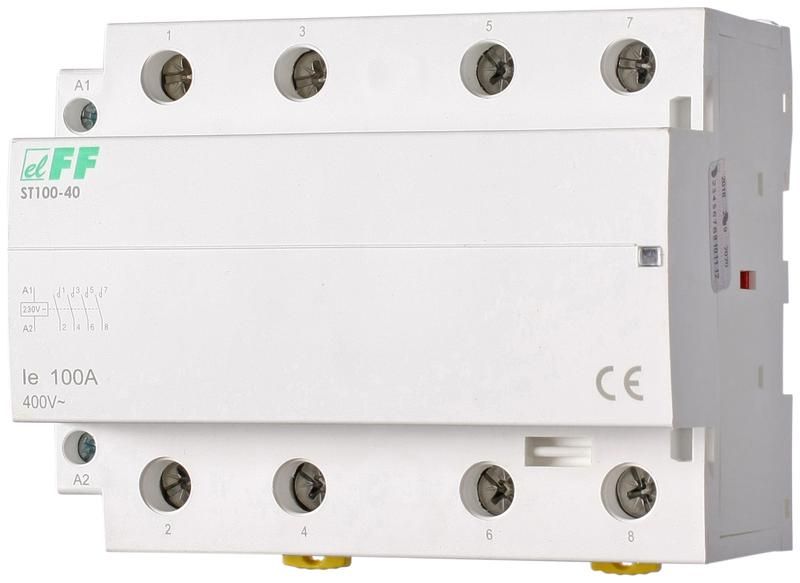

Контактор модульный ST100-40 4НО 9Вт 6мод. монтаж на DIN-рейку F&F EA13.001.017 Евроавтоматика

Контактор модульный 4 нормально-открытых контакта, 9 Вт, 230 В, 100 А, 6 модулей, монтаж на DIN-рейку от Евроавтоматика - устройство для дистанционного управления силовыми цепями переменного тока. Артикул ea13.001.017 предназначен для частого включения/выключения оборудования с высокой нагрузкой, устанавливается на стандартную DIN-рейку и подходит для автоматических систем в промышленном оборудовании.

Назначение и область применения

Контактор модульный используется для коммутирования электрических цепей с током до 100 А. Он применяется там, где требуется часто включать и отключать мощные устройства - например, двигатели насосов, компрессоров, нагревательных элементов, конвейеров. Устройство управляет цепью через слаботочную катушку 230 В AC, что позволяет использовать его в системах автоматизации с PLC, терморегуляторами или кнопочными пунктами управления.

Технические характеристики

• Номинальный ток: 100 А - способен работать с нагрузками до 13 кВт (например, трёхфазные электродвигатели);
• Число контактов: 4 нормально-открытых (NO) - все контакты замыкаются при подаче напряжения на катушку;
• Напряжение управления: 230 В переменного тока (AC) - питание катушки работает от бытовой или промышленной сети 220–240 В;
• Мощность потребления катушки: 9 Вт - низкий расход энергии при работе;
• Количество модулей DIN: 6 - занимает шесть стандартных модулей шириной 17,5 мм каждый;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 25 мм2;
• Индикация состояния: механический красный флажок - видно визуально, когда контактор включен;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Рабочий температурный диапазон: от –25 C до +50 C - подходит для помещений с контролируемым микроклиматом;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без воздействия осадков и прямого солнца;
• Тип исполнения: нереверсивный - не меняет направление вращения , только включает/выключает.

Совместимость и монтаж

Контактор модульный совместим со всеми типами DIN-реек по стандарту EN 60715. Монтаж осуществляется путём защёлкивания на рейку - фиксация происходит двумя пластиковыми зацепами. Для подключения используйте провода сечением до 25 мм2. Клеммы расположены сверху и снизу - можно подводить вход и выход с любой стороны. Обязательно соблюдайте полярность при подключении катушки: L и N должны соответствовать маркировке на корпусе. Нагрузочные контакты не имеют полярности - подходят для любых фаз.

Безопасность и стандарты

Контактор сертифицирован по требованиям IEC 60947-4-1. Индикация состояния обеспечивает безопасность при обслуживании - легко определить, находится ли контакт в активном состоянии. Защита IP20 исключает случайное прикосновение к токоведущим деталям, но не защищает от попадания воды или пыли - не устанавливайте в сырых или запылённых местах без дополнительной защиты.

Преимущества

• Высокая долговечность благодаря качественной катушке и медным контактам;
• Механическая индикация - не требует внешнего питания, всегда показывает реальный статус;
• Небольшое энергопотребление катушки (9 Вт) снижает тепловую нагрузку на систему управления;
• Широкий допустимый ток (100 А) позволяет применять один контактатор вместо нескольких меньшей мощности;
• Компактность - всего 6 модулей, экономит место в распределительном щите.

Ограничения применения

• Не предназначена для постоянного включения более чем 8 часов в сутки - длительная работа может вызвать перегрев;
• Запрещено использование во взрывоопасных средах - отсутствует взрывозащита;
• Не подходит для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендовано для частого включения/выключения при токе выше 80 % от номинала (>80 А) - срок службы сокращается;
• Не работает с постоянным током - только переменный (AC).

Примеры использования

• Автоматический контроль насосов в системах водоснабжения;
• Управление печами, сушилками, ТЭНами в пищевой и химической промышленности;
• Включение двигателей конвейеров в логистических комплексах;
• Комбинирование с таймерами, датчиками уровня или термостатами в системах HVAC;
• Альтернатива реле большой мощности в щитах с ограниченным пространством.

Практические советы

• Выбирайте сечение проводов согласно токовой нагрузке - для 100 А лучше использовать медные жилы 16–25 мм2;
• Проверьте соответствие напряжения катушки (230 В AC) перед подключением - неверное напряжение повредит обмотку;
• При использовании в цепях с индуктивной нагрузкой (двигатели) желательно установить RC-гашение или варисторы для продления жизни контактов;
• Обеспечьте доступ к контактору для проверки индикатора - он важен при диагностике отказов;
• При сборке щита учтите габариты: 6 модулей = ~105 мм ширины - планируйте свободное пространство вокруг для теплоотдачи;
• Не затягивайте винты слишком сильно - риск повреждения изоляции и плохого контакта.
