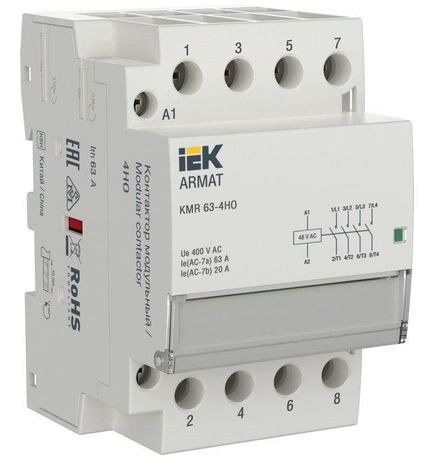

Контактор модульный KMR 63А 48В AC 4НО ARMAT IEK AR-KMR10-063-40-048

Модульный контактор KMR 63А 48В AC 4 от бренда IEK (артикул ar-kmr10-063-40-048) предназначен для дистанционного включения и выключения нагрузок до 63 А в сетях переменного тока. Он устанавливается на DIN-рейку и подходит для автоматизации систем освещения, отопления, насосов и маломощных двигателей.

Назначение и область применения

KMR 63А 48В AC 4 используется для коммутации силовых цепей с помощью слаботочного сигнала управления 48 В переменного тока. Подходит для автоматических систем: управление светом, теплыми полами, вентиляцией, насосными установками, конвейерами и другим оборудованием с активной нагрузкой. Применяется в щитах управления промышленного и бытового назначения.

Технические характеристики

• Номинальный рабочий ток: 63 А (при AC-1 и AC-7a)
• Напряжение катушки управления: 48 В переменного тока (AC)
• Номинальное напряжение силовой цепи: 400 В
• Количество силовых полюсов: 4
• Количество нормально открытых контактов: 4 (NO)
• Тип тока: переменный (AC)
• Исполнение: нереверсивное (только включение/выключение)
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Количество модулей: 3 (занимает 3 ширины стандартной DIN-рейки)
• Глубина монтажа: 68 мм
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

KMR 63А 48В AC 4 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые клеммы - рекомендуется использовать жилы сечением до 16 мм2. Управляющая катушка подключается отдельно: два вывода для 48 В AC. Монтаж требует свободного места за щитом - глубина 68 мм включает запас для проводов и фиксаторов. Не совместим с постоянным током (DC) на катушке - только переменный.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и IEC 60947-5-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от воды или пыли - не применяется во влажных или пыльных средах вне корпуса. Серия ARMAT прошла сертификацию в России и ЕАЭС.

Преимущества

• Бесшумная работа катушки - отсутствие гудения и вибрации даже при длительном включении
• Высокая надежность контактов при работе с активной нагрузкой (освещение, нагреватели)
• Универсальность серии: доступны версии с другими напряжениями катушки (12, 24, 230 В AC)
• Легкая замена: стандартный форм-фактор и комплектация позволяют менять контактор без переделки щита

Ограничения применения

• Не предназначено для реверсирования двигателей - только одностороннее управление
• IP20 не допускает использование в условиях повышенной влажности, на улице или в пыльных помещениях без дополнительной защиты
• Работает только с переменным током на катушке - нельзя подключать к 48 В DC
• Не рассчитан на частые включения/выключения свыше 600 раз в час - возможен износ контактов

Примеры использования

• Автоматическое включение системы отопления по сигналу терморегулятора
• Управление группой LED-светильников через PLC или таймер
• Запуск циркуляционного насоса в системе ГВС
• Коммутация конвейера в легком производстве

Практические советы

• Выбирайте сечение провода в соответствии с током - для 63 А используйте медные жилы минимум 10–16 мм2
• Проверьте соответствие напряжения катушки: 48 В AC - не путать с 48 В DC
• При установке в щите оставляйте зазор 10–15 мм вокруг контактора для лучшего теплоотвода
• Для частых переключений (более 100 раз/час) рассмотрите применение твердотельного реле
• Если нужен дополнительный контакт - можно заказать модуль расширения от той же серии ARMAT
