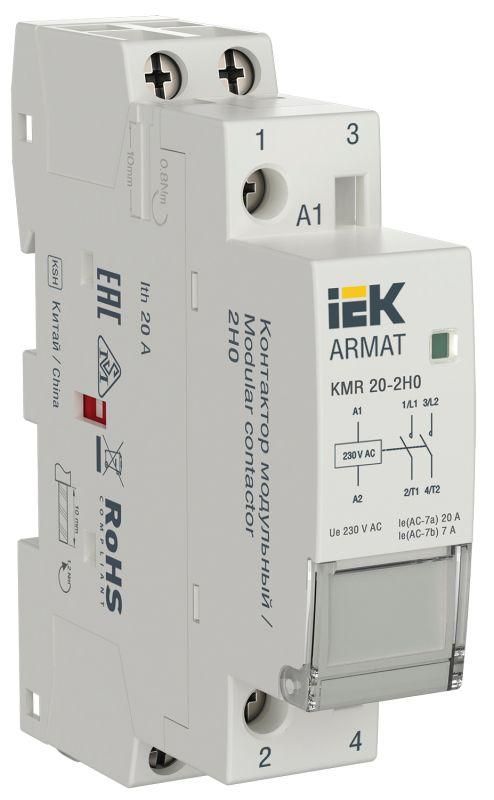

Контактор модульный KMR 20А 230В AC 2НО ARMAT IEK AR-KMR10-020-20-230

Контактор модульный 20 ампер 230 вольт переменного тока 2 нормально-открытых контакта от бренда IEK (серии ARMAT, артикул ar-kmr10-020-20-230) предназначен для автоматического включения и выключения нагрузок до 20 А в сетях переменного тока. Подходит для управления освещением, нагревательными элементами, насосами и маломощными двигателями.

Назначение и область применения

Контактор модульный 20 ампер 230 вольт переменного тока 2 нормально-открытых контакта используется для дистанционного управления электрическими нагрузками через слабые управляющие сигналы. Применяется в системах автоматизации: управление светом в помещениях, включение теплых полов, запуск насосов, контроль работы вентиляции и других устройств на базе однофазной сети 230 В.

Технические характеристики

• Номинальный рабочий ток: 20 А (при AC-1 и AC-7a)
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 2
• Количество нормально-открытых контактов: 2
• Тип тока: переменный (AC)
• Исполнение: нереверсивное - работает только в одном направлении
• Монтаж: на DIN-рейку шириной 35 мм
• Занимаемое количество модулей: 1 (ширина 17,5 мм)
• Глубина установки: 68 мм
• Подключение силовых контактов: винтовое
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды

Совместимость и монтаж

Контактор модульный 20 ампер 230 вольт переменного тока 2 нормально-открытых контакта совместим с любыми стандартными DIN-рейками (EN 60715). Устанавливается легко - защелкивается на рейке одним движением. Для подключения проводов используйте жилы сечением до 2,5 мм2. Максимальный крутящий момент затяжки винтов - 0,5 Нм. Перед монтажом убедитесь, что питание отключено. Глубина монтажа 68 мм требует достаточного свободного места внутри шкафа.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет сертификаты соответствия ЕАЭС. Защита IP20 обеспечивает безопасную работу в закрытых щитовых, где исключен контакт с влагой и пылью. Не предназначен для открытых площадок или сырых помещений без дополнительной защиты корпуса.

Преимущества

• Бесшумная работа катушки - отсутствие гудения и вибраций даже при длительном включении
• Устойчивость к перегрузкам благодаря надежному механическому дизайну
• Простота замены - стандартный форм-фактор позволяет менять контактор без переделки шкафа
• Высокая долговечность контактов при работе с активными и индуктивными нагрузками

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на 230 В переменного тока
• IP20 не допускает использование во влажных средах, на улице или в пыльных условиях без герметичного корпуса
• Максимальный ток - 20 А; для нагрузок выше требуется более мощный аналог из серии ARMAT (например, 25 А или 40 А)
• Не поддерживает реверс - нельзя использовать для изменения направления вращения двигателей

Примеры использования

• Автоматическое включение системы отопления по сигналу терморегулятора
• Управление групповым освещением в офисе через PLC или таймер
• Запуск циркуляционного насоса в системе горячего водоснабжения
• Коммутирование бытовых электрокотлов мощностью до 4,6 кВт

Практические советы

• Выбирая контактор, проверьте соответствие напряжения катушки (230 В AC) вашему управляющему сигналу - неверное напряжение вызовет отказ или повреждение
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор или RC-цепочку
• При использовании с индуктивными нагрузками (двигатели, трансформаторы) увеличьте срок службы контактов, установив фильтр или предохранитель
• Обязательно соблюдайте минимальный зазор между контактами и другими компонентами - глубина 68 мм требует свободного пространства сзади
• Если нужна возможность удаленного управления с другого напряжения (например, 24 В DC), выберите модель с универсальной катушкой из той же серии ARMAT
