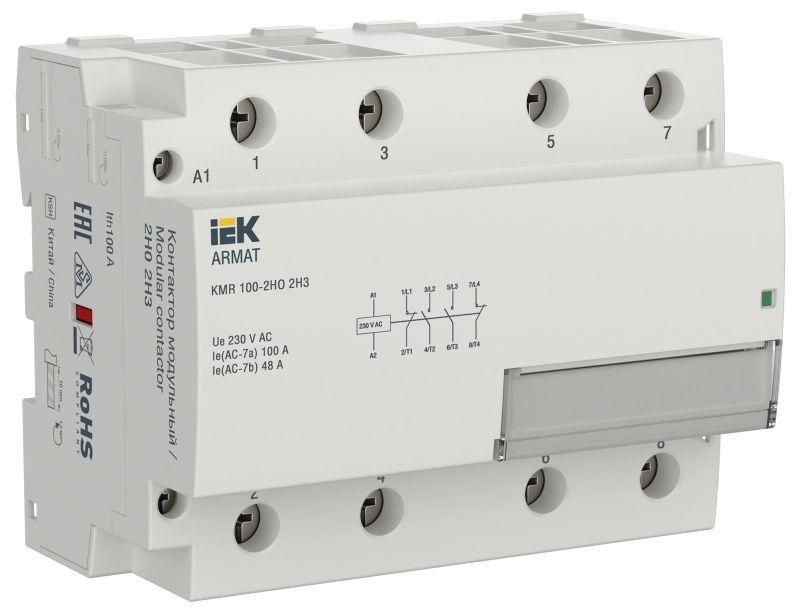

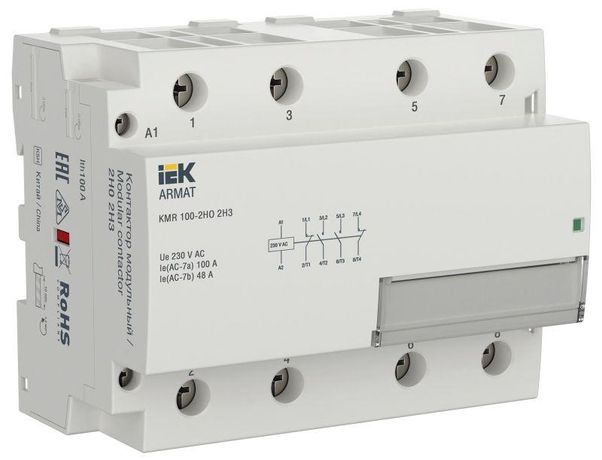

Контактор модульный KMR 100А 230В AC 2НО 2НЗ ARMAT IEK AR-KMR10-100-22-230

Контактор модульный KMR 100А 230В AC 2 нормально разомкнутых 2 нормально замкнутых от бренда IEK (ИЭК) в серии ARMAT предназначен для дистанционного включения и отключения нагрузок до 100 А в сетях переменного тока. Артикул ar-kmr10-100-22-230 подходит для автоматизации систем освещения, отопления, насосов и двигателей с использованием DIN-рейки.

Назначение и область применения

Контактор модульный KMR 100А 230В AC 2 нормально разомкнутых 2 нормально замкнутых используется для коммутации мощных нагрузок в промышленных и бытовых системах. Подходит для управления электродвигателями, насосами, системами отопления, светильниками и другим оборудованием, требующим частого включения/выключения. Применяется в щитах автоматики, на производстве, в ЖКХ и объектах инфраструктуры.

Технические характеристики

• Номинальный рабочий ток: 100 А (при AC-1 и AC-7a)
• Номинальное напряжение силовой цепи: 400 В
• Напряжение катушки управления: 230 В переменного тока (AC)
• Тип тока: Переменный (AC)
• Количество силовых полюсов: 4
• Количество вспомогательных контактов: 2 нормально разомкнутых (NO) + 2 нормально замкнутых (NC)
• Исполнение: Модульное, для установки на DIN-рейку
• Количество модулей: 6 (ширина 54 мм)
• Глубина монтажа: 68 мм
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Подключение силовой цепи: Винтовые зажимы

Совместимость и монтаж

Контактор модульный KMR 100А 230В AC 2 нормально разомкнутых 2 нормально замкнутых устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 68 мм. Все провода подключаются через винтовые зажимы - рекомендуется использовать наконечники для многожильных проводов. Управление осуществляется через катушку 230 В AC; подключение к ней выполняется отдельными проводами, не перепутывайте с силовыми контактами. Контакты можно использовать как для управления, так и для сигнализации состояния.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет сертификаты соответствия для рынка РФ. Защита IP20 обеспечивает безопасность при работе внутри закрытых шкафов. Не предназначен для открытой установки или в условиях повышенной влажности, запылённости или агрессивной среды.

Преимущества

• Бесшумная работа катушки - отсутствуют вибрации и гул даже при длительном включении
• Чёткая коммутация с минимальным износом контактов благодаря качественным материалам
• Универсальная комплектация: 4 силовых полюса + 4 вспомогательных контакта позволяют реализовать сложные схемы управления без внешних реле
• Высокая надёжность в циклических режимах работы - подходит для частого включения/отключения

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на 230 В AC
• IP20 не допускает использование вне электрошкафа - нельзя устанавливать в сырых, пыльных или наружных условиях
• Работает только при температуре окружающей среды от -25C до +60C
• Не предназначена для защиты от перегрузок или коротких замыканий - обязательно используйте совместно с автоматическим выключателем

Примеры использования

• Автоматическое управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Контроль освещения в производственных помещениях - включение/отключение по таймеру или датчику движения
• Управление нагревательными элементами в системах отопления
• Запуск и остановка малых электродвигателей (до 45 кВт при 400 В)

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения катушки (230 В AC) вашей системе управления - другие модели серии ARMAT работают на 12, 24, 48 В
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - недостаточно или слишком сильно может повредить контакт
• Для долгой службы используйте вспомогательные контакты для индикации состояния - например, подключите светодиодный индикатор к одному из NO-контактов
• Убедитесь, что ширина вашего шкафа позволяет вместить 6 модулей (54 мм) с учётом зазора для других устройств
• Если нагрузка часто включается более 600 раз в час - проверьте срок службы контактов: при 100 А он составляет около 1 млн операций
