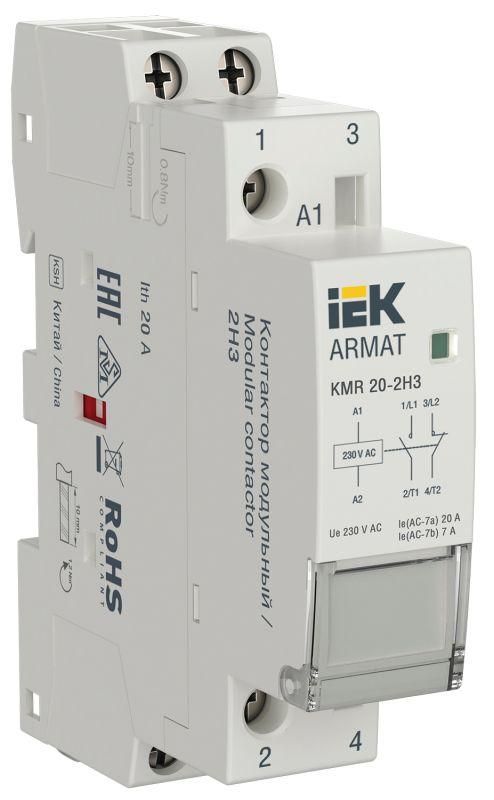

Контактор модульный KMR 20А 230В AC 2НЗ ARMAT IEK AR-KMR10-020-02-230

Модульный контактор IEK (ИЭК) AR-KMR10-020-02-230 предназначен для автоматического включения и выключения нагрузок до 20 А в сетях переменного тока 230 В. Он используется там, где требуется надёжная коммутация с двумя нормально замкнутыми контактами - например, в системах освещения, отопления или управления насосами.

Назначение и область применения

Контактор IEK (ИЭК) AR-KMR10-020-02-230 применяется для удалённого управления электроприборами через слаботочные управляющие сигналы. Подходит для коммутации нагрузок в бытовых и промышленных системах: освещение, тепловые насосы, системы вентиляции, маломощные двигатели, нагревательные элементы. Особенно эффективен в сценариях, когда необходимо сохранить замкнутое состояние цепи при отключении управления - например, аварийное отключение света при срабатывании датчика.

Технические характеристики

• Номинальное напряжение силовой цепи: 230 В AC
• Напряжение цепи управления: 230 В AC
• Номинальный рабочий ток: 20 А
• Количество нормально замкнутых (NC) контактов: 2
• Тип подключения силовой цепи: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Глубина монтажа: 68 мм
• Ширина: 1 модуль (стандарт DIN 35 мм)

Совместимость и монтаж

Контактор AR-KMR10-020-02-230 устанавливается на Din-рейку в щитах. Его ширина соответствует одному модулю - занимает минимум места. Для подключения силовых проводов используются винтовые зажимы - требуют затяжки отверткой. Управляющая катушка подключается к слаботочной цепи (например, выходу терморегулятора или PLC). Монтаж возможен только в закрытых щитах из-за степени защиты IP20. Не допускается установка в условиях повышенной влажности, запылённости или на открытом воздухе.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов для устройств коммутации. Серия ARMAT прошла испытания на механическую прочность и долговечность. Отсутствие вибраций и посторонних шумов при работе снижает риск перегрузки и повреждения соседних компонентов в щите.

Преимущества

• Два нормально замкнутых контакта позволяют использовать его в схемах аварийного отключения без дополнительных реле
• Катушка управления работает бесшумно - не создаёт помех в чувствительных системах
• Универсальная совместимость с другими изделиями серии ARMAT - можно легко добавить дополнительные контакты или изменить тип управления
• Фиксированная конструкция обеспечивает надёжную фиксацию на Din-рейке даже при частых срабатываниях

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 230 В AC
• Степень защиты IP20 исключает использование вне герметичных щитов
• Рассчитана на ток до 20 А; при более высоких нагрузках требуется другой контактор (например, 25 А или выше)
• Не рекомендуется для частой коммутации свыше 1000 циклов в час - это сокращает срок службы контактов

Примеры использования

• Автоматическое отключение света в помещении при срабатывании датчика движения (контакты размыкаются при активации)
• Управление циркуляционным насосом от термостата - при достижении температуры контактор размыкает цепь
• Резервирование оборудования: при отказе основного контроллера система остаётся в безопасном состоянии благодаря нормальному замкнутому положению

Практические советы

• Перед монтажом проверьте соответствие напряжения управления - 230 В AC - с источником сигнала. Использование другого напряжения (например, 24 В) вызовет неработоспособность
• Затягивайте винтовые зажимы с усилием, достаточным для плотного контакта, но без перегрузки - это предотвратит перегрев
• При использовании в системах с индуктивными нагрузками (двигатели, катушки) рассмотрите возможность установки RC-фильтра или варистора для гашения переходных процессов
• Обязательно используйте контактор в сочетании с автоматическим выключателем на 20–25 А - он защищает от перегрузок и коротких замыканий
• При необходимости увеличить число контактов - выбирайте дополнительные модули серии ARMAT, совместимые с этим контактором
