Модульные контакторы 20А, 2 NC - 22.24.8.230.4000 FINDER 222482304000

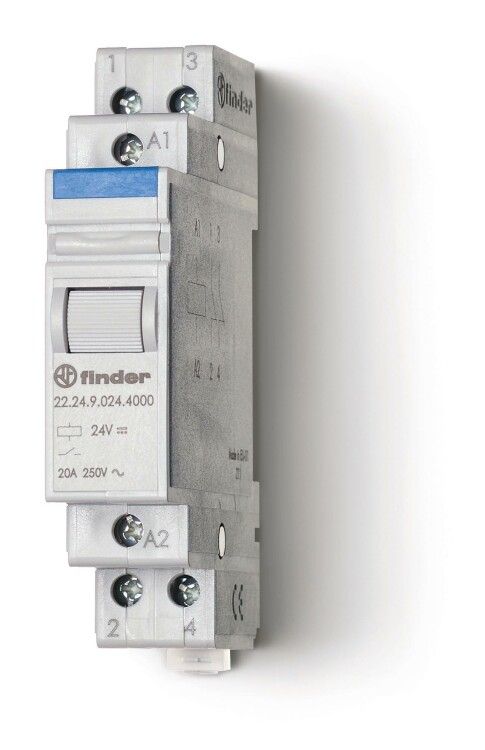

Контактор модульный Finder 22 (артикул 222482304000) предназначен для частого включения и отключения нагрузки до 20 А в сетях переменного тока. Устройство устанавливается на DIN-рейку и подходит для автоматизации систем управления в промышленном и бытовом оборудовании.

Назначение и область применения

Контактор модульный Finder 22 используется для дистанционного управления электрическими нагрузками: двигатели, нагревательные элементы, освещение, насосы, вентиляторы. Подходит для установки в распределительных щитах, панелях управления, станках и конвейерах. Благодаря компактной ширине 17,5 мм (2 модуля DIN) легко интегрируется в плотную сборку.

Технические характеристики

• Номинальный ток: 20 А (переменный ток AC)
• Напряжение катушки управления: 230 В AC
• Количество силовых полюсов: 2
• Количество нормально замкнутых (НЗ) контактов: 2
• Тип контактов: серебро-оксид олова (AgSnO₂) - устойчивы к свариванию и износу
• Максимальное сечение провода: 25 мм2
• Максимальная мощность ламповой нагрузки: 1000 Вт
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды
• Способ монтажа: на DIN-рейку 35 мм
• Материал корпуса: самозагасающий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95%
• Соответствие стандарту: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22 совместим с любыми DIN-рейками стандарта EN 60715. Для подключения используйте винтовые зажимы - затягивайте клеммы моментом 0,5–0,7 Нм, чтобы избежать пережима или плохого контакта. Максимальное сечение кабеля - 25 мм2; для более толстых проводов требуется переходник. Контакты рассчитаны на коммутацию активной и индуктивной нагрузки, но не предназначены для работы с высокими импульсными токами (например, при запуске крупных двигателей без пускателя).

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует безопасность и надёжность контактных устройств. Отсутствие кадмия в материалах контактов делает изделие экологически безопасным. Кнопка проверки позволяет вручную протестировать работу механизма без подачи напряжения на катушку - удобно при обслуживании.

Преимущества

• Контакты AgSnO₂ обеспечивают долгий срок службы даже при частых включениях
• Компактный формат (2 модуля) экономит место в щите
• Наличие кнопки проверки упрощает диагностику
• Работает стабильно при колебаниях напряжения +-10% от 230 В
• Не требует внешнего демпфирования при работе с индуктивными нагрузками

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 недостаточна
• Не рекомендован для постоянной работы при температуре выше +40C
• Не предназначен для коммутации токов выше 20 А - возможен выход из строя
• Не подходит для управления постоянным током - катушка рассчитана только на 230 В AC
• Не использовать в условиях повышенной влажности, пыли или агрессивных газов - отсутствует герметизация

Примеры использования

• Управление светильниками мощностью до 1000 Вт в офисах и производственных помещениях
• Включение/выключение тепловых завес, конвекторов, сушилок
• Автоматический контроль работы вентиляторов в HVAC-системах
• Коммутирование маломощных асинхронных двигателей (до 3 кВт) через термореле или PLC

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнулся - слышен характерный щелчок
• Подключайте питание катушки строго к 230 В AC - применение постоянного тока повредит катушку
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно при частых включениях
• При замене аналогичного устройства учитывайте посадочные размеры: ширина 17,5 мм, глубина около 70 мм
