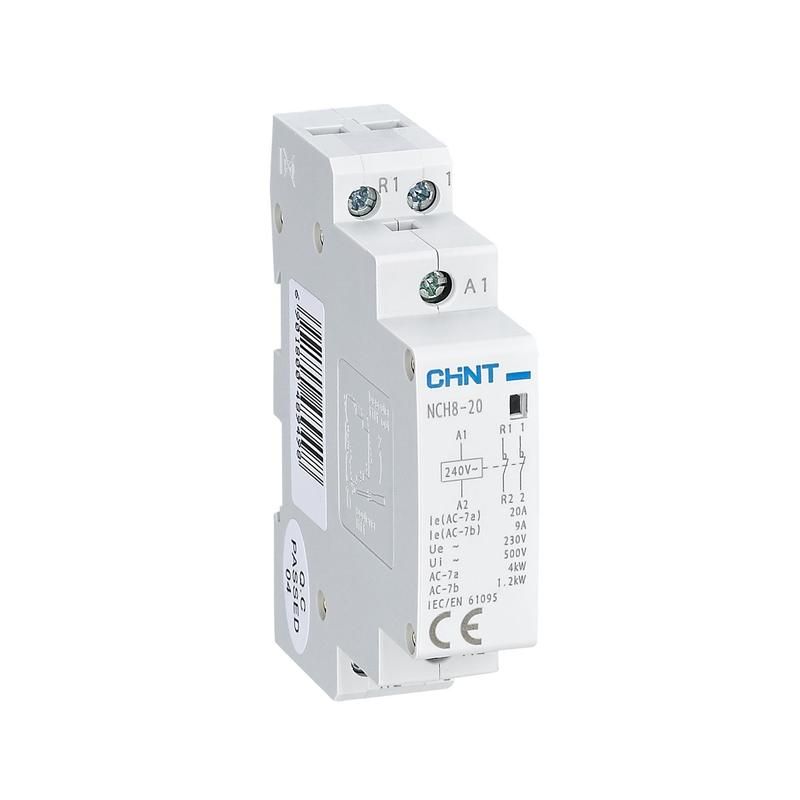

Контактор модульный NCH8-20/02 20A 2НЗ AC220/230В, 50Гц (R) | 256053 CHINT

Контактор модульный NCH8-20/02 от бренда CHINT - устройство для автоматического включения и отключения нагрузки в сетях переменного тока. Артикул 256053 предназначен для управления оборудованием с током до 20 А, работает на напряжении 230 В и оснащён двумя нормально замкнутыми контактами. Подходит для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор модульный NCH8-20/02 используется для коммутации силовых цепей в системах автоматизации. Он управляет нагрузкой через сигнал с цепи управления - например, от терморегулятора, таймера или PLC. Применяется в бытовой и промышленной автоматике: системы отопления, насосы, вентиляция, световые схемы, малые станки и конвейеры. Контакты остаются замкнутыми при отключённом управлении - это важно для аварийного отключения или безопасного старта оборудования.

Технические характеристики

• Номинальное рабочее напряжение: 230 В переменного тока (AC)
• Номинальный рабочий ток: 20 А
• Количество нормально замкнутых контактов: 2
• Напряжение цепи управления: 230 В AC
• Категория применения: AC-1 - для активных нагрузок (нагревательные элементы, лампы)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Глубина установки: 60 мм - требует соответствующего места в шкафу
• Частота: 50 Гц

Совместимость и монтаж

Контактор NCH8-20/02 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входная катушка - на выводы A1/A2, силовые контакты - на L1/T1 и L2/T2. Максимальное сечение провода - 4 мм2. Учитывайте глубину 60 мм при проектировании корпуса шкафа - он выступает за пределы рейки. Совместим с другими изделиями серии NCH8, что позволяет собирать компактные решения из одного семейства.

Безопасность и стандарты

Изделие выполнено из материалов с повышенными изоляционными свойствами, обеспечивает механическую прочность и снижает риск пробоя. Соответствует требованиям IEC 60947-4-1. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначена для работы во влажных или запылённых средах вне закрытого шкафа.

Преимущества

• Модульная конструкция - легко интегрируется в стандартные щиты
• Ясная схема присоединения на корпусе - ускоряет монтаж и диагностику
• Низкий уровень потребления энергии катушки - экономия при длительной работе
• Устойчивый контакт - минимизация перегрева и искрения при коммутации 20 А

Ограничения применения

Не применяйте контактор NCH8-20/02 в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно. Не используйте для индуктивных нагрузок выше класса AC-1 (например, двигатели, трансформаторы) - возможен износ контактов. Не подключайте к сети постоянного тока - катушка рассчитана только на 230 В AC. Не допускается установка без защитного кожуха в открытых местах.

Примеры использования

• Автоматическое отключение нагревателя при достижении температуры (через термостат)
• Работа вентилятора по графику - включение после срабатывания таймера
• Запуск насоса в системе водоснабжения при сигнале от датчика уровня
• Обеспечение безопасности: при отключении питания контактор остаётся замкнутым, пока не будет подан сигнал на размыкание

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи управления (230 В) - неверное питание повредит катушку
• При использовании нескольких контакторов NCH8-20/02 в одном шкафу оставляйте зазор между ними - для лучшего теплоотвода
• Подключайте силовые провода плотно - слабый контакт вызывает перегрев при 20 А
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор
• Артикул 256053 совпадает с сериями других продуктов CHINT - можно использовать одинаковый инструмент и методы обслуживания
