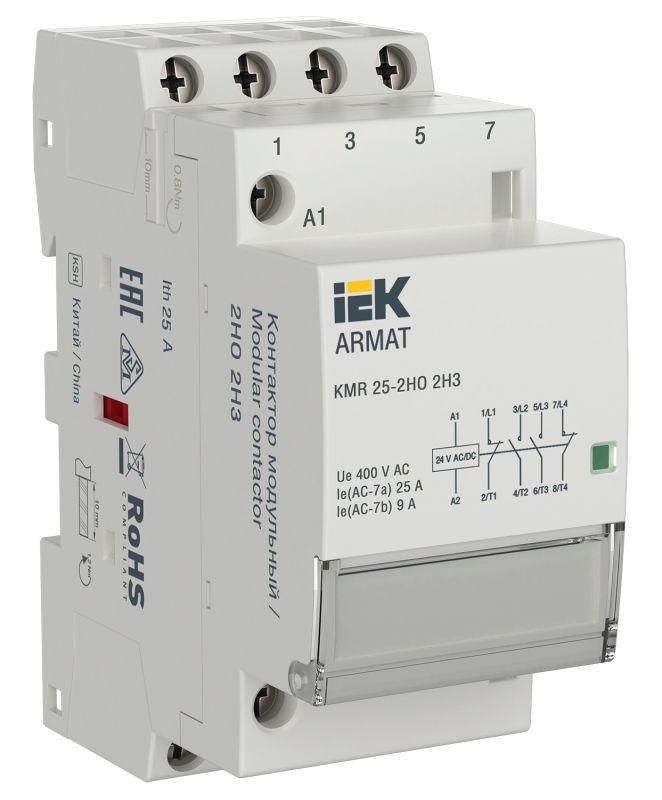

Контактор модульный KMR 25А 24В AC/DC 2НО 2НЗ ARMAT IEK AR-KMR20-025-22-024

Контактор модульный KMR 25А 24В AC/DC 2 нормально открытых 2 нормально закрытых от бренда IEK (ИЭК) в серии ARMAT предназначен для автоматического включения и выключения нагрузок до 25 А в сетях переменного и постоянного тока. Артикул ar-kmr20-025-22-024 подходит для установки на DIN-рейку и используется в системах управления освещением, нагревом, насосами и маломощными двигателями.

Назначение и область применения

Контактор модульный KMR 25А 24В AC/DC 2 нормально открытых 2 нормально закрытых применяется для дистанционного управления электрическими нагрузками. Подходит для коммутации цепей освещения, систем отопления, насосов, вентиляторов и других устройств с активной или слабоиндуктивной нагрузкой. Благодаря универсальной катушке 24 В AC/DC может работать как в сетях переменного, так и постоянного тока - это удобно для объектов с гибридными источниками питания, например, в системах автономного энергообеспечения.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Напряжение катушки управления: 24 В AC/DC - совместима с обоими типами тока
• Номинальное напряжение силовой цепи: 400 В
• Количество полюсов: 4 - позволяет управлять трёхфазной нагрузкой + один контакт для нейтрали или сигнала
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Исполнение: нереверсивное - управление только в одном направлении
• Монтаж: на DIN-рейку шириной 35 мм
• Количество модулей: 2 (ширина 18 мм × 2 = 36 мм)
• Глубина монтажа: 68 мм - требует достаточного свободного пространства за шкафом
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовой цепи: винтовые зажимы - надёжно, но требуют периодической проверки затяжки

Совместимость и монтаж

Контактор модульный KMR 25А 24В AC/DC 2 нормально открытых 2 нормально закрытых устанавливается на стандартную DIN-рейку. Для монтажа достаточно вставить корпус в рейку и защёлкнуть фиксатор. Учитывайте глубину 68 мм - при сборке шкафа оставьте минимум 70–75 мм свободного пространства сзади. Винтовые зажимы рассчитаны на провода сечением до 4 мм2. Не используйте многожильные провода без наконечников - они могут ослабить контакт. Катушка 24 В AC/DC работает без перегрузки при колебаниях напряжения +-10%, что повышает надёжность в условиях нестабильной сети.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, но не защищает от внешней среды - не устанавливайте в сырых помещениях, на улице или в местах с высокой запылённостью. Для работы в таких условиях требуется дополнительная герметизация или использование корпуса с более высокой степенью защиты.

Преимущества

• Универсальная катушка 24 В AC/DC - снижает необходимость хранения нескольких типов контакторов
• Чёткая коммутация с двумя НО и двумя НЗ контактами - позволяет реализовать сложные схемы управления без дополнительных реле
• Бесшумная работа катушки - подходит для помещений с повышенными требованиями к уровню шума (офисы, жилые зоны рядом с щитовыми)
• Низкий уровень вибрации контактов - продлевает срок службы механических компонентов
• Компактный формат (2 модуля) - экономит место в распределительном щите

Ограничения применения

• Не предназначена для коммутации мощных индуктивных нагрузок выше 25 А - для двигателей с высоким пусковым током рекомендованы контакторы с классом применения АС-3
• IP20 исключает применение во влажных, пыльных и агрессивных средах без дополнительной защиты
• Работает только в нереверсивном режиме - нельзя использовать для управления двигателями, требующих изменения направления вращения
• Винтовые зажимы требуют регулярного обслуживания - особенно после первых 100–200 включений

Примеры использования

• Автоматическое включение теплого пола через терморегулятор с выходом 24 В DC
• Управление насосом в системе водоснабжения по сигналу от датчика уровня
• Переключение света в производственном цехе по расписанию через PLC с выходом 24 В AC
• Коммутирование группы светодиодных светильников в офисе с использованием двух НО контактов для параллельного включения

Практические советы

• Выбирая между AC и DC версией катушки - учтите, что 24 В DC менее чувствителен к помехам, но требует стабилизированного источника питания
• При подключении силовых проводов - всегда используйте наконечники на многожильных кабелях, чтобы избежать окисления и перегрева
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при частых циклах включения/выключения
• Для увеличения срока службы - не перегружайте контактор: даже при 25 А лучше выбирать запас по току 20%
• Если нужен реверс - используйте два контактора KMR в связке с блокировкой, либо замените на специализированный реверсивный аналог
