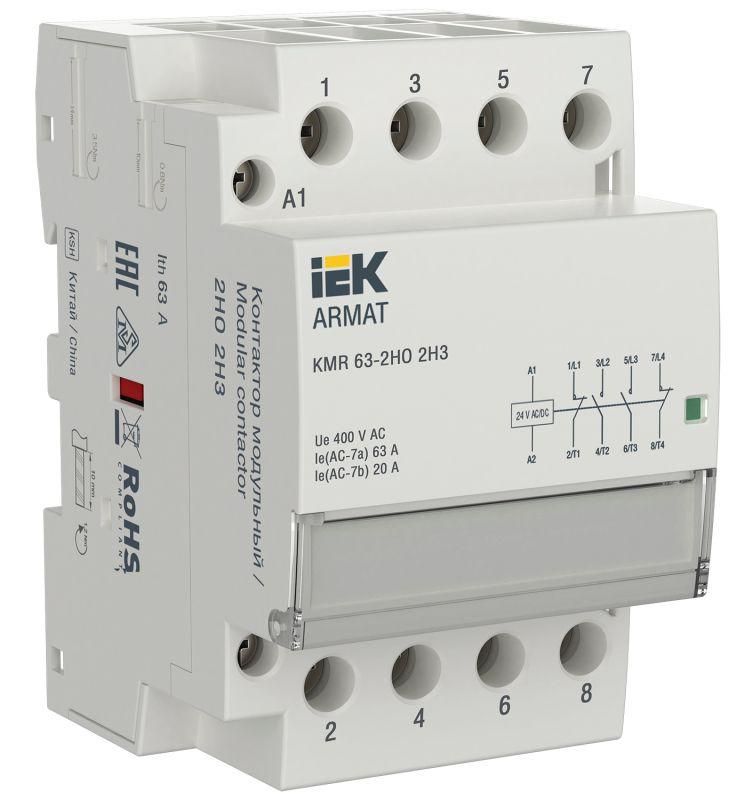

Контактор модульный KMR 63А 24В AC/DC 2НО 2НЗ ARMAT IEK AR-KMR20-063-22-024

Контактор модульный KMR 63А 24В AC/DC 2 нормально открытых 2 нормально закрытых от бренда IEK (ИЭК) в серии ARMAT предназначен для надёжной коммутации нагрузок до 63 А в цепях управления и силовых сетях. Артикул ar-kmr20-063-22-024 подходит для установки на DIN-рейку и работает как с переменным, так и с постоянным напряжением катушки.

Назначение и область применения

Контактор модульный KMR 63А 24В AC/DC 2 нормально открытых 2 нормально закрытых используется для включения и выключения электрических устройств через слабые управляющие сигналы. Подходит для автоматизации систем: освещения, отопления, насосов, вентиляции, маломощных электродвигателей. Применяется в щитовых помещениях жилых, промышленных и коммерческих объектах, где требуется частое переключение без механического износа.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать мощные нагрузки, например, группы светильников или насосы;
• Напряжение катушки управления: 24 В AC/DC - совместим с большинством контроллеров, PLC и низковольтными системами управления;
• Номинальное напряжение силовой цепи: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В;
• Количество полюсов: 4 - позволяет коммутировать три фазы + ноль или использовать один полюс как запасной;
• Количество НО контактов: 2 - два нормально открытых контакта для сигнализации или блокировок;
• Количество НЗ контактов: 2 - два нормально закрытых контакта для аварийной остановки или интерлоков;
• Монтаж: на DIN-рейку шириной 35 мм - стандартная установка в распределительных шкафах;
• Количество модулей: 3 - занимает 3 стандартных модуля (54 мм) на рейке;
• Глубина монтажа: 68 мм - требует достаточного места внутри шкафа;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги;
• Тип подключения: винтовые зажимы - надёжное соединение, допускает многократную перепроверку;
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателя.

Совместимость и монтаж

Контактор модульный KMR 63А 24В AC/DC 2 нормально открытых 2 нормально закрытых легко устанавливается на стандартную DIN-рейку. Для монтажа достаточно зафиксировать его защёлкой - никаких дополнительных креплений не требуется. Подключение силовых проводов выполняется винтовыми зажимами: рекомендуется использовать медные жилы сечением до 25 мм2. Управляющая катушка подключается к выводам A1/A2; полярность не важна благодаря поддержке AC/DC. Дополнительные контакты (НО и НЗ) расположены по бокам - удобны для подключения кнопок, датчиков или логических цепей.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Серия ARMAT прошла сертификацию на соответствие безопасности и долговечности. IP20 обеспечивает базовую защиту от случайного прикосновения, но не заменяет герметичную защиту корпуса - не применяйте в сырых или пыльных средах без дополнительного кожуха.

Преимущества

• Универсальная катушка 24 В AC/DC - можно применять в системах с любым типом питания без замены компонента;
• Чёткая коммутация без вибраций и шума - особенно важно в местах с повышенными требованиями к комфортному уровню звука;
• Высокая плотность контактов - четыре полюса и четыре вспомогательных контакта позволяют реализовать сложные алгоритмы управления без внешних реле;
• Работа в широком диапазоне температур - оптимальна для помещений с колебаниями температуры (от -25C до +60C);
• Поддержка токов до 63 А в категории AC-1 - подтверждена испытаниями на долговечность при активных нагрузках.

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - IP20 недостаточно для улицы или цехов с технологической пылью;
• Не подходит для реверсивных схем - нельзя использовать для управления двигателями с изменением направления вращения;
• Требуется минимум 68 мм глубины в шкафу - не подходит для компактных щитов с ограниченным пространством;
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно используйте с автоматическим выключателем или предохранителем;
• Катушка 24 В требует стабилизированного источника - скачки напряжения выше +-10% могут вызвать отказ или перегрев.

Примеры использования

• Автоматическое управление группой светодиодных светильников в офисном здании через таймер или датчик движения;
• Включение насоса системы отопления по сигналу термостата;
• Управление вентилятором в HVAC-системе с использованием двух НО контактов для индикации состояния “включен” и “неисправность”;
• Логическая блокировка стартера двигателя через НЗ контакт, который размыкается при срабатывании аварийной кнопки.

Практические советы

• Перед монтажом проверьте напряжение на катушке - даже небольшие отклонения от 24 В могут снижать срок службы;
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - переусилие повредит зажим;
• Для длительной работы при максимальном токе 63 А рекомендуется обеспечить хорошую вентиляцию вокруг контактора;
• Если нужна защита от пыли и влаги - поместите весь шкаф в корпус с классом IP54 или выше;
• При замене аналога - убедитесь, что новый контактор имеет те же количество полюсов, тип контактов и габариты (3 модуля, 68 мм глубины).
