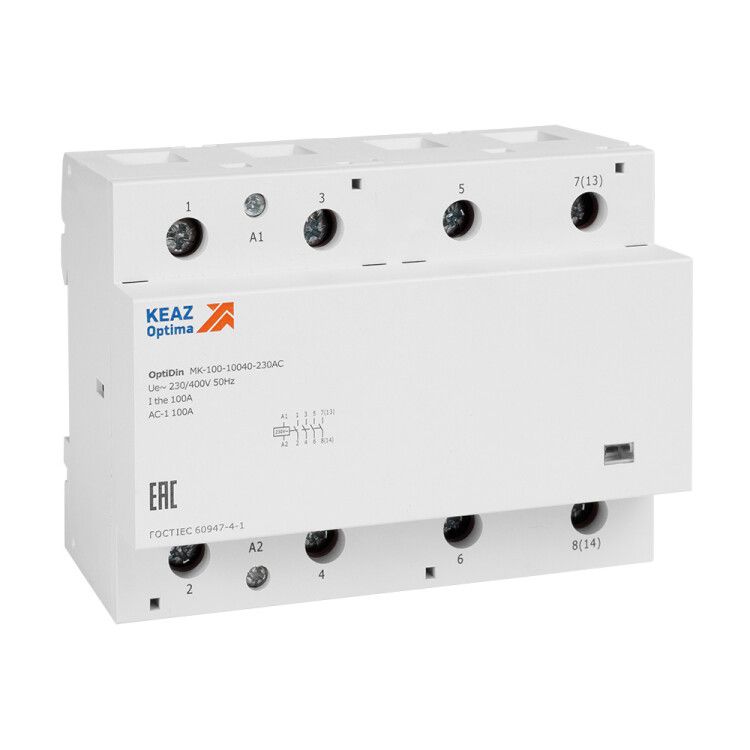

Контактор модульный OptiDin MK-100-10040-230АС (КЭАЗ) | 321247 КЭАЗ

Контактор модульный OptiDin MK-100-10040-230AC 230В AC 4НО 100А - устройство для дистанционного включения и отключения нагрузок до 100 А в сетях переменного тока. Подходит для автоматизации промышленного оборудования, систем освещения и тепловых контуров. Производится КЭАЗ в серии OptiDin, артикул 321247.

Назначение и область применения

Контактор модульный OptiDin MK-100-10040-230AC 230В AC 4НО 100А используется для коммутации мощных электрических нагрузок: электродвигатели, нагревательные элементы, системы освещения, конвейеры, насосы. Управление осуществляется слаботочным сигналом - катушка срабатывает при подаче 230 В переменного тока. Применяется в распределительных щитах с DIN-рейкой, где важна надёжность, компактность и долгий срок службы.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную нагрузку до этого значения
• Номинальное напряжение управления: 230 В AC - катушка рассчитана именно на этот класс напряжений
• Количество нормально открытых контактов: 4 - все контакты замыкаются при срабатывании, нет нормально закрытых
• Количество силовых полюсов: 4 - каждая фаза или линия подключается через отдельный контакт
• Способ монтажа: на DIN-рейку - совместим со стандартными рейками 35 мм
• Габариты: 6 модулей (ширина 54 мм) - занимает место в щите, эквивалентное шести стандартным автоматам
• Глубина монтажа: 56 мм - требует достаточного свободного пространства за рейкой
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц, но не от воды и пыли
• Рабочая температура: от –40 C до +60 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Потребляемая мощность катушки: 0,8–2,6 Вт - низкое энергопотребление снижает нагрузку на источник управления
• Время срабатывания: 13–15 мс - быстрая реакция на команду включения/выключения
• Уровень шума: менее 15 дБ - практически бесшумен при работе
• Материал корпуса: пластик - изолирующий, устойчивый к механическим воздействиям
• Категория применения: 7 - соответствует требованиям для управления двигателями и другими индуктивными нагрузками

Совместимость и монтаж

Контактор модульный OptiDin MK-100-10040-230AC 230В AC 4НО 100А устанавливается на стандартную DIN-рейку типа C. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 35 мм2. Клеммы для управления катушкой расположены на передней панели - доступны для подключения слаботочных цепей. Монтаж не требует специальных инструментов, но важно соблюдать момент затяжки - перетягивание повредит контакты, недотягивание вызовет нагрев.

Безопасность и стандарты

Контактор соответствует международному стандарту IEC 60947-4-1 для аппаратов управления. Категория применения 7 гарантирует безопасную работу с индуктивными нагрузками, такими как двигатели. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям внутри щита. Отсутствие защиты от брызг и пыли делает применение вне закрытых щитов невозможным.

Преимущества

• Визуальная индикация положения контактов - легко определить, включен ли контактор, даже без тестера
• Двойной разрыв контактов - каждый полюс имеет два разрыва, что увеличивает надёжность отключения и снижает вероятность сваривания
• Композитные материалы контактов - позволяют коммутировать больше ламп, включая LED и галогенные, чем аналоги других производителей
• Низкое энергопотребление катушки - экономит энергию в системах постоянного управления
• Низкий уровень шума - подходит для помещений с повышенными требованиями к комфортности
• Широкий температурный диапазон - обеспечивает стабильную работу в любых климатических условиях

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, влагой или химическими испарениями - степень защиты IP20 не позволяет установку в открытом виде
• Подходит только для переменного тока - нельзя использовать с постоянным током
• Катушка рассчитана строго на 230 В AC - другие напряжения (например, 24 В) не поддерживаются этой моделью
• Максимальная мощность указана как 0 Вт - это значит, что предельная мощность зависит от напряжения сети и тока; необходимо рассчитывать самостоятельно: P = U × I × cosφ
• Не имеет функции защиты от перегрузки или короткого замыкания - обязательно требуется внешняя защита (автоматический выключатель)

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение группы мощных LED-светильников в торговом зале
• Коммутация нагревательных элементов в термокамере
• Автоматическое управление конвейерной линией по сигналу от PLC
• Переключение режимов освещения в производственных помещениях

Практические советы

• При проектировании щита учтите глубину монтажа - 56 мм. Обеспечьте минимум 10–15 мм свободного пространства за контактором для теплоотвода
• Для проводов сечением более 25 мм2 используйте наконечники - они обеспечивают лучший контакт и предотвращают деформацию клемм
• Не забудьте установить автоматический выключатель перед контактором - он защитит его от аварийных токов
• Проверьте соответствие напряжения управления - если в проекте указано 24 В, выбирайте другую модель
• При использовании в холодных условиях (ниже –20 C) проверьте работоспособность после длительного простоя - возможна временная задержка срабатывания
• Контактор OptiDin MK-100-10040-230AC 230В AC 4НО 100А можно дополнять вспомогательными контактами - они подходят по форме и креплению
