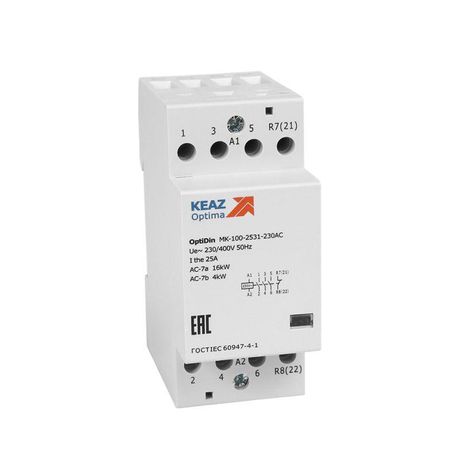

Контактор модульный OptiDin MK-100-2522-24АС (КЭАЗ) | 321158 КЭАЗ

Контактор модульный 24В AC 2НО 2НЗ 25А OptiDin MK-100-2522-24AC - устройство для дистанционного включения и отключения мощных нагрузок в автоматических системах. Применяется в панелях управления, где важна надёжность, компактность и совместимость с DIN-рейкой. Бренд КЭАЗ и артикул MK-100-2522-24AC указывают на серию OptiDin, предназначенную для промышленной автоматизации.

Назначение и область применения

Контактор модульный 24В AC 2НО 2НЗ 25А OptiDin MK-100-2522-24AC используется для коммутации силовых цепей постоянного или переменного тока с помощью слаботочного сигнала 24 В AC. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим частого включения/выключения. Часто применяется в системах автоматизации станков, конвейеров, HVAC, системах освещения и распределительных щитах.

Технические характеристики

• Номинальное напряжение управления: 24 В AC (возможно также использование 48, 110, 230 В AC - см. раздел «Ограничения»)
• Номинальный ток главных контактов: 25 А
• Число силовых полюсов: 4
• Контакты управления: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Тип подключения: винтовые зажимы для проводов
• Габариты: 2 модуля (ширина 36 мм), глубина монтажа 56 мм
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не от воды
• Энергопотребление катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Рабочий температурный диапазон: от –40 C до +60 C
• Максимальная нагрузка для двухламповой схемы: 14 В·А (люминесцентные лампы)
• Материал корпуса: пластик
• Категория применения: AC-7 (для управляемых нагрузок типа освещения и маломощных двигателей)

Совместимость и монтаж

Контактор модульный 24В AC 2НО 2НЗ 25А OptiDin MK-100-2522-24AC монтируется на стандартную DIN-рейку 35 мм. Установка занимает несколько секунд - достаточно защёлкнуть устройство на рейке. Для подключения силовых проводов используются винтовые клеммы - подходят медные жилы сечением до 2,5 мм2. Управляющая катушка подключается к слаботочной цепи 24 В AC. Монтаж можно выполнить самостоятельно без специального оборудования. Дополнительно доступны аксессуары: фланцы, блокировки, индикаторы положения - они легко крепятся сверху устройства.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Категория применения AC-7 обеспечивает безопасную работу с активными и реактивными нагрузками, такими как люминесцентные светильники. Конструкция исключает самопроизвольное отключение при вибрациях. Композитные материалы контактов снижают риск пригорания и увеличивают срок службы даже при частых перегрузках.

Преимущества

• Визуальный индикатор положения контактов - сразу видно, включен ли контактор
• Низкий уровень шума (<15 дБ) - подходит для помещений с повышенными требованиями к комфортности
• Низкое потребление энергии катушки (менее 3 Вт) - экономично для автономных систем
• Широкий диапазон температур - работает в холодных складах и жарких цехах
• Двойной разрыв контактов - повышает надёжность отключения и снижает вероятность дугового замыкания
• Поддержка коммутации большего числа люминесцентных ламп по сравнению с аналогами - благодаря улучшенным контактным материалам

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC)
• Напряжение управления 24 В AC - другие значения (48, 110, 230 В AC) возможны, но только при использовании других вариантов исполнения; данный артикул MK-100-2522-24AC рассчитан именно на 24 В
• Защита IP20 - нельзя использовать во влажных средах, на улице или в местах с брызгами воды
• Максимальная нагрузка для люминесцентных ламп - 14 В·А. Превышение может вызвать сваривание контактов
• Не рекомендуется для частого включения/отключения двигателей с высоким пусковым током - лучше применять реле или контакторы категории AC-1

Примеры использования

• Автоматическое включение системы освещения в цеху по сигналу PLC
• Управление тепловыми завесами через терморегулятор
• Коммутация группы люминесцентных светильников в офисном помещении
• Включение насоса в системе водоснабжения по команде с датчика уровня
• Система аварийного отключения оборудования при срабатывании датчиков безопасности

Практические советы

• При установке на DIN-рейку проверьте, что контактор плотно защёлкнулся - слышен характерный щелчок
• Для проводов используйте изолированные наконечники - это предотвращает ослабление винтового соединения
• Если вы планируете коммутировать более 14 В·А люминесцентных ламп - выберите другой контактор или используйте дополнительный магнитный пускатель
• Проверяйте соответствие напряжения управления: если в вашей системе 48 В AC, этот артикул MK-100-2522-24AC не подойдёт - нужна другая модель
• При длительной эксплуатации в условиях запылённости регулярно осматривайте контакты - хотя IP20 защищает от крупной пыли, микрочастицы могут попасть внутрь
