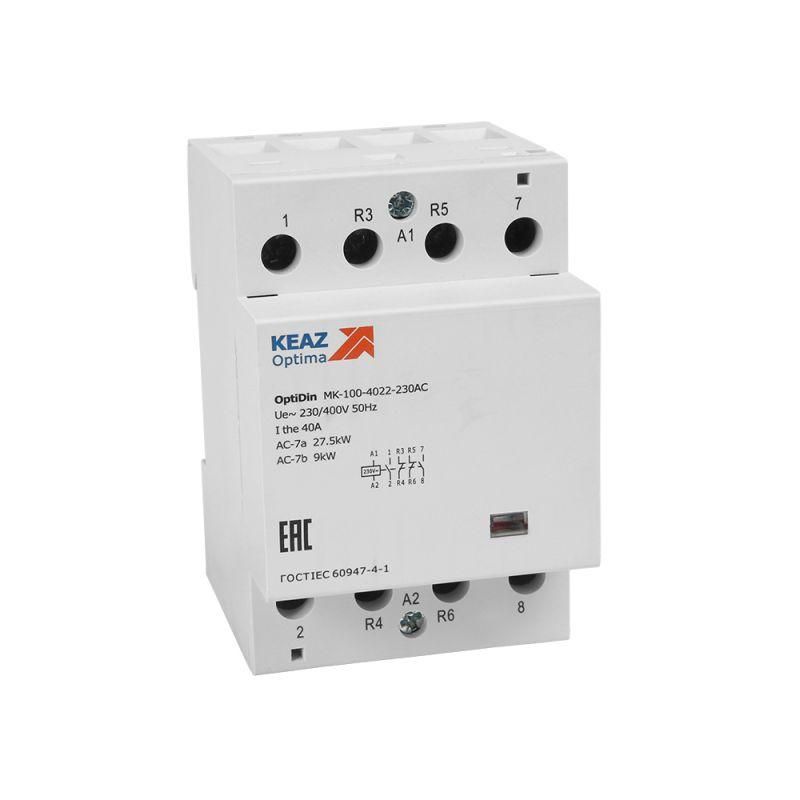

Контактор модульный OptiDin MK-100-4022-48АС (КЭАЗ) | 321213 КЭАЗ

Контактор модульный OptiDin MK-100-4022-48AC - устройство для автоматического управления мощными нагрузками в сетях переменного тока 48 В. Подходит для установки на DIN-рейку и применяется в системах автоматизации, где требуется коммутация нескольких цепей одновременно.

Назначение и область применения

Контактор модульный OptiDin MK-100-4022-48AC предназначен для удалённого включения и выключения электрических цепей с высокой нагрузкой. Он управляет оборудованием через слаботочную катушку 48 В AC, позволяя использовать маломощные сигналы (например, от PLC или кнопочных постов) для контроля мощных потребителей.

• Управление двигателями, насосами, нагревательными элементами до 40 А.
• Автоматизация технологических линий, конвейеров, вентиляционных систем.
• Системы безопасности - блокировка оборудования при аварии или срабатывании датчиков.
• Подключение освещения и других нагрузок с требованием многоканальной коммутации.

Технические характеристики

• Номинальное напряжение питания: 48 В переменного тока (AC) - обеспечивает безопасную работу в контролируемых системах с низким напряжением управления.
• Номинальный ток: 40 А - способен коммутировать нагрузки до этого значения в каждой из четырёх силовых цепей.
• Количество контактных групп: 2 нормально открытых (NO) + 2 нормально замкнутых (NC) - позволяет реализовать сложные логические схемы без внешних реле.
• Число силовых полюсов: 4 - каждая группа контактов имеет собственный полюс, что даёт возможность раздельного управления четырьмя нагрузками.
• Способ подключения: винтовые зажимы - надёжное механическое соединение проводов, допускающее использование медных жил до 16 мм2.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; подходит только для внутренней установки в щитах.
• Форм-фактор: модульное исполнение, занимает 3 модуля (45 мм шириной); глубина монтажа - 56 мм.
• Категория применения: AC-7 - оптимизирован для управления активными нагрузками типа нагревателей и светильников.
• Максимальная нагрузка люминесцентными лампами: 40 В·А - ограничение связано с импульсным током при запуске ЛЛ.
• Материал корпуса: пластик - устойчивый к воздействию окружающей среды внутри распределительных щитов.

Совместимость и монтаж

Контактор OptiDin MK-100-4022-48AC совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается одним движением - защёлкиваются два фиксатора на нижнем основании. После монтажа подключаются силовые провода к верхним и нижним клеммам, а управляющая катушка - к двум свободным выводам на передней панели.

• Не требует дополнительных адаптеров или платформ.
• Высота устройства соответствует стандартному модулю - легко сочетается с другими компонентами OptiDin.
• Обязательно проверьте соответствие площади сечения проводника - максимальное сечение - 16 мм2.
• При сборке щита учтите глубину монтажа - минимум 60 мм свободного места назад от лицевой панели.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления и коммутации. Сертифицирован для работы в условиях промышленных помещений класса II. Отсутствуют функции защиты от перегрузки или короткого замыкания - такие задачи решают автоматы или предохранители, установленные выше по цепи.

Преимущества

• Комбинированная система контактов (2 NO + 2 NC) снижает количество необходимых устройств в щите.
• Высокая коммутационная способность - 40 А на каждый полюс - позволяет отказаться от использования дополнительных контакторов.
• Напряжение управления 48 В AC - безопаснее 220–240 В, особенно в местах с повышенной влажностью или частым обслуживанием.
• Произведён компанией КЭАЗ - известна долговечностью и качеством сборки своих серий OptiDin.

Ограничения применения

• Не предназначен для постоянной работы вне закрытых щитов - степень защиты IP20 исключает применение во влажных, пыльных или наружных условиях.
• Не рассчитан на управление индуктивными нагрузками свыше 40 В·А (например, крупные трансформаторы или мощные ЭМА).
• Не содержит встроенных защит - обязательно используйте в связке с автоматическим выключателем подходящего номинала.
• Не работает при постоянном токе - даже если источник 48 В DC, он не вызовет втягивания якоря.

Примеры использования

• На станке: один контакт управляет двигателем главного движения, второй - масляным насосом, два замкнутых контакта сигнализируют о положении останова.
• В системе вентиляции: при срабатывании термореле 48 В AC контактор включает три вентилятора и отключает нагреватель.
• В автоматическом освещении: одна пара контактов включает LED-светильники после входа человека, вторая - отключает их при выходе.

Практические советы

• Выбирая этот контактор, всегда сравнивайте суммарную нагрузку всех четырёх полюсов - она не должна превышать 40 А на каждом.
• Для длительной службы поддерживайте температурный режим в щите ниже +40 C - перегрев снижает срок службы катушки.
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - первоначальное “усаживание” проводов может ослабить контакт.
• Если нужна защита от скачков напряжения - установите RC-цепочку или TVS-диод на катушку управления.
• КэАЗ OptiDin MK-100-4022-48AC хорошо зарекомендовал себя в проектах с множественным использованием слаботочных сигналов - идеальный выбор для современных систем автоматизации.
