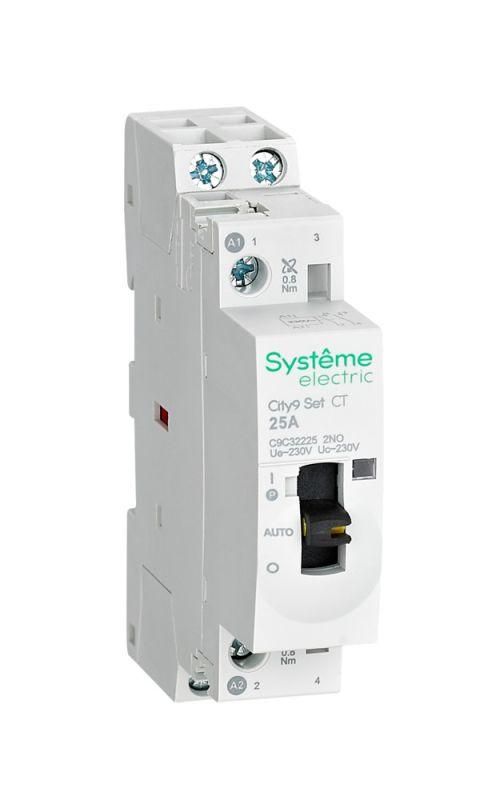

Контактор модульный 2P 2НО 25A AC 230В-230В City9 | C9C32225 |Systeme Electric APC

Модульный контактор Systeme Electric C9C32225 предназначен для дистанционного включения и отключения нагрузок до 25 А в однофазных и трёхфазных сетях переменного тока. Он совмещает компактную модульную форму с надёжным переключением, что делает его удобным решением для систем освещения, отопления, вентиляции и других бытовых и промышленных применений.

Назначение и область применения

Модульный контактор Systeme Electric C9C32225 используется для удалённого управления мощными нагрузками через слабые управляющие сигналы. Подходит для коммутации устройств, требующих частого включения/отключения: теплых полов, кондиционеров, насосов, светильников, вентиляторов, жалюзи. Часто применяется в паре с автоматическими выключателями или УЗО для защиты цепи. Особенно эффективен в системах с мастер-выключателем - позволяет отключить несколько потребителей одновременно.

Технические характеристики

• Номинальное напряжение силовой цепи: 230 В переменного тока
• Напряжение цепи управления: 220–230 В переменного тока (AC)
• Номинальный рабочий ток: 25 А (классы AC7a, AC7b - для бытовых и легких промышленных нагрузок)
• Количество нормально разомкнутых контактов: 2 (2 НО)
• Ширина модуля: 18 мм (1 модуль)
• Глубина установки: 44 мм
• Тип крепления: защёлкивание на DIN-рейку 35 мм
• Индикация: механический указатель положения контактов (видно, открыт или закрыт контакт)

Совместимость и монтаж

Контактор Systeme Electric C9C32225 устанавливается на стандартную DIN-рейку 35 мм, как и другие модульные устройства. Совместим со всеми автоматами и УЗО серии City9 SET и аналогичными изделиями по форм-фактору. Для подключения:

• Силовые клеммы: L1/L2 - вход, T1/T2 - выход (для двухполюсной коммутации)
• Управляющая катушка: A1/A2 - подключение к цепи управления (220 В AC)

Не требуется внешнее питание - работает напрямую от сети управления. Обязательно соблюдайте полярность при подключении управляющих проводов. После монтажа проверьте физическое положение рычага - он должен свободно перемещаться и фиксироваться в положении “ON” или “OFF”.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. Сертифицирован для работы в условиях, допускаемых классом AC7a (нагрузки с малым индуктивным характером - нагреватели, лампы) и AC7b (легкие двигатели, вентиляторы). Прямое соответствие заявленному напряжению управления 220–230 В исключает риск повреждения катушки при колебаниях сети +-10 %.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щите
• Механическая индикация - сразу видно состояние контакта без тестера
• Надёжное защёлкивание на рейке - не требует дополнительных креплений
• Поддерживает два полюса - можно отключать фазу и ноль одновременно
• Работает без дополнительного питания - управление напрямую от сети 220 В

Ограничения применения

• Не предназначена для постоянной коммутации более 25 А - превышение вызывает перегрев и отказ
• Не подходит для высокочастотных включений (более 600 циклов/час) - снижает срок службы
• Не рассчитана на работу с постоянным током - только переменный (AC)
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно использовать с автоматическим выключателем
• Не рекомендован для влажных помещений без дополнительной защиты корпуса - IP-защита не указана, значит, не герметичен

Примеры использования

• Управление группой светодиодных светильников в офисе через таймер или датчик движения
• Автоматическое включение теплого пола при срабатывании термостата
• Дистанционное отключение вентиляции в нескольких помещениях одним выключателем
• Коммутирование насоса системы отопления с использованием сигнала от котла
• Выключение кондиционера ночью по расписанию через умный дом

Практические советы

• Выбирайте контактор с запасом по току - если нагрузка близка к 25 А, лучше взять 32 А, чтобы избежать перегрева
• Проверяйте посадочные размеры перед покупкой - глубина 44 мм должна укладываться в ваш щит
• При подключении управляющей цепи используйте провода сечением не менее 1,5 мм2 - особенно при длинных линиях
• Не монтируйте рядом с источниками сильного тепла - температура выше +40 C снижает долговечность
• Обязательно подпишите контактор в щите - “Освещение зала”, “Тёплый пол” - так проще обслуживать
• Этот контактор - часть серии City9 SET; все элементы этой серии совместимы между собой по форме и цвету
