Контактор модульный ST-25-22 - EA13.001.009 Евроавтоматика

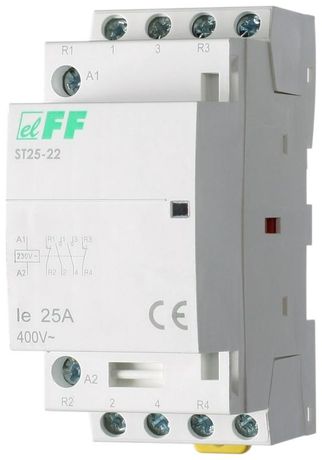

Контактор модульный ST25-22 от Евроавтоматика - устройство для дистанционного включения и отключения силовых цепей с током до 25 А. Устанавливается на DIN-рейку, имеет два нормально-open и два нормально-closed контакта, управление осуществляется через катушку 230 В AC. Подходит для автоматизации оборудования в промышленных и бытовых системах.

Назначение и область применения

Контактор модульный ST25-22 предназначен для частого коммутирования электрических цепей повышенной мощности - например, двигателей, нагревательных элементов, освещения или насосов. Он используется там, где требуется удалённое управление без механического воздействия. Применяется в панелях управления, автоматах, конвейерах, системах вентиляции и других устройствах, требующих надёжного и долговечного переключения.

Технические характеристики

• Номинальный ток: 25 А - способен работать с нагрузками до этого значения без перегрузки;
• Род тока: переменный (AC) - совместим с сетями 230–400 В;
• Напряжение катушки управления: 230 В AC - питание подаётся именно на эту обмотку для активации контактов;
• Число контактов: 2 NO (нормально-открытых) и 2 NC (нормально-закрытых) - позволяют управлять двумя цепями одновременно в противофазе;
• Количество полюсов: 4 - каждый контакт работает на одном из четырёх проводников;
• Мощность потребления катушки: 4 Вт - низкий расход энергии при работе;
• Номинальное напряжение: 400 В - максимальное допустимое напряжение между контактами;
• Максимальная нагрузка: 1550 В·А - предельная видимая мощность, которую можно коммутировать;
• Номинальная мощность двигателя: 2,2 кВт - рекомендованная нагрузка для запуска трёхфазных электромоторов;
• Степень защиты: IP20 - защищает от доступа пальцами и крупными частицами, но не от воды и пыли;
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Количество модулей: 2 - занимает две ширины стандартной DIN-рейки (около 18 мм × 2);
• Глубина монтажа: 65 мм - необходимый свободный объем за рейкой;
• Диапазон температур: от –25 C до +50 C - работает в большинстве помещений, включая холодные склады и жаркие цеха;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с возможностью колебаний влажности;
• Индикация состояния: механический красный флажок - показывает, когда контактор включен.

Совместимость и монтаж

Контактор модульный ST25-22 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно зафиксировать его фиксирующим механизмом - никаких дополнительных креплений не требуется. Клеммы предназначены для проводов сечением до 2,5 мм2 (медных). Перед подключением проверьте соответствие напряжения катушки (230 В AC) и нагрузки (до 25 А). Монтаж выполняйте после отключения питания. Глубина 65 мм требует достаточного места внутри щита - особенно важно при компактном расположении нескольких аппаратов.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для электрооборудования низкого напряжения. Конструкция обеспечивает безопасное расстояние между токоведущими частями и корпусом. Индикация состояния позволяет оператору визуально определить, находится ли устройство во включённом режиме. Наличие IP20 исключает случайный доступ к токоведущим элементам, однако не защищает от брызг и пыли - не используйте в сырых или грязных средах без дополнительной защиты.

Преимущества

• Высокий ресурс переключений благодаря качественным материалам контактов;
• Низкое энергопотребление катушки - всего 4 Вт снижает тепловую нагрузку на щит;
• Ярко выраженная механическая индикация - легко контролировать состояние без тестирования;
• Компактный формат (2 модуля) экономит место в распределительных щитах;
• Наличие пары NO и NC контактов даёт гибкость в проектировании схем управления - например, для блокировок или последовательных цепей.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна;
• Запрещено использовать для постоянного тока (DC) - катушка и контакты рассчитаны только на переменный ток 230 В AC;
• Не предназначен для частого пуска двигателей свыше 2,2 кВт - риск подгорания контактов;
• Не следует применять в местах с частыми ударными нагрузками или вибрацией - возможно самопроизвольное отключение;
• Температура ниже –25 C или выше +50 C выводит устройство из гарантийного режима.

Примеры использования

• Автоматический контроль вентиляторов в HVAC-системах;
• Управление насосами в системах водоснабжения;
• Включение/выключение светового оформления в торговых точках;
• Комбинированная схема с термореле: при достижении пороговой температуры - включается нагреватель через один контакт, а вентилятор - через другой;
• Цепи безопасности: при аварийной остановке - размыкаются нормально-замкнутые контакты, отключая оборудование.

Практические советы

• Выбирая контактор модульный ST25-22, убедитесь, что ваша система использует именно 230 В AC - другие напряжения не подходят;
• При использовании двух NO и двух NC контактов планируйте схему заранее - они действуют синхронно, но в противоположных направлениях;
• Для увеличения срока службы избегайте частых включений более 1200 раз в час - это превышает рекомендованную частоту;
• Проверяйте затяжку винтов каждые 6–12 месяцев - со временем провода могут немного ослабнуть;
• Если нужна защита от внешних факторов - поместите весь щит в корпус с классом IP54 или выше;
• Обращайте внимание на глубину монтажа - 65 мм - чтобы не задеть соседние автоматы или кабели.
