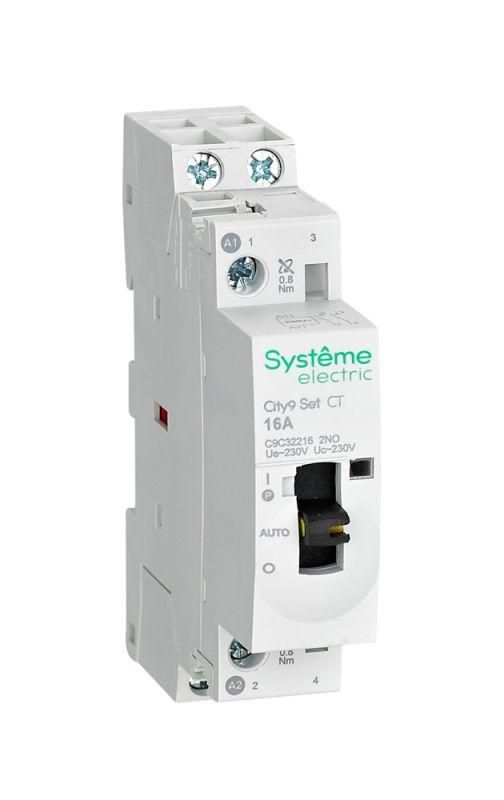

Контактор модульный 2P 2НО 16A AC 230В-230В City9 | C9C32216 |Systeme Electric APC

Контактор модульный City9 SET c9c32216 - устройство для дистанционного включения и отключения нагрузок до 16 А в сетях переменного тока 230 В. Подходит для управления освещением, отоплением, вентиляцией и другими бытовыми и промышленными системами через сигнал с управляющего устройства.

Назначение и область применения

Контактор модульный City9 SET c9c32216 предназначен для коммутации силовых цепей переменного тока с использованием слаботочных управляющих сигналов. Он позволяет удалённо включать и отключать оборудование без необходимости физического воздействия на выключатель. Применяется в распределительных щитах для управления:

• Освещением (в том числе групповым)
• Электрокотлами, теплыми полами, радиаторами
• Вентиляционными установками
• Жалюзи и шторами
• Другими нагрузками до 16 А в однофазных и трёхфазных сетях

Часто используется совместно с автоматическими выключателями или УЗО для обеспечения защиты и дистанционного контроля. Особенно эффективен при организации системы “мастер-выключатель” - один кнопочный пост управляет несколькими контактами одновременно.

Технические характеристики

• Номинальный ток: 16 А (AC7a / AC7b) - подходит для активной и смешанной нагрузки (нагрев, свет, малые двигатели)
• Напряжение силовой цепи: 230 В переменного тока
• Напряжение цепи управления: 220–230 В переменного тока - работает с классическим бытовым напряжением
• Количество полюсов: 2 - переключает два провода (L и N), что важно для безопасного отключения в однофазных цепях
• Количество НО контактов: 2 - два замыкающихся контакта, которые закрываются при подаче сигнала на катушку
• Способ монтажа: на DIN-рейку 35 мм - легко устанавливается в стандартный щит
• Ширина: 1 модуль (18 мм) - компактный, занимает мало места
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри щита
• Момент затяжки клемм: 2,5 Нм - указание для правильного обжима проводов
• Гарантия: 36 месяцев

Совместимость и монтаж

Контактор City9 SET c9c32216 монтируется на стандартную DIN-рейку шириной 35 мм. Защёлкивающий механизм обеспечивает надёжное крепление без дополнительных крепёжных элементов. Для подключения:

• Силовые выводы (1L, 2L, 3T, 4T): подключаются к нагрузке и источнику питания (L и N)
• Управляющие выводы (A1, A2): подключаются к выходу контроллера, терморегулятора, таймера или кнопки

Не требуется внешнее питание - катушка работает напрямую от сети 220–230 В. Индикация положения контактов выполнена механически: рычажок выступает при включении, что позволяет визуально определить состояние без тестера.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит опасных веществ
• Клеммы защищены от случайного прикосновения - снижает риск поражения током при обслуживании
• Монолитная лицевая панель предотвращает попадание пыли и влаги внутрь корпуса
• Произведён в соответствии с международными стандартами на модульные контакторы

Преимущества

• Компактный размер - всего 1 модуль, удобен для плотной сборки щитов
• Механическая индикация положения - сразу видно, включен или выключен
• Ручное управление - можно вручную перевести контакты в положение ON/OFF при необходимости
• Надёжные клеммы - обеспечивают долговечный контакт даже при частых циклах включения
• Гарантия 3 года - подтверждает качество изготовления и материалы

Ограничения применения

• Не предназначено для работы с постоянным током - только переменный ток 220–230 В
• Не подходит для нагрузок выше 16 А - при превышении возможен перегрев и отказ
• Не имеет функции дифференциальной защиты - обязательно использовать в паре с УЗО или автоматом
• Не рассчитан на взрывоопасные среды - применяется только в сухих помещениях без агрессивных газов
• Не является реверсивным - нельзя изменить направление вращения двигателей

Примеры использования

• Управление освещением в офисе: один таймер включает/выключает все светильники по графику
• Автоматическое включение обогрева в ванной комнате при открывании двери
• Удалённое отключение вентиляции ночью через домашнюю систему умного дома
• Контроль нагрева бассейна через термостат - контактор включает ТЭН при падении температуры

Практические советы

• При подключении используйте провода сечением 0,5–4 мм2 - соответствуют допустимому диапазону клемм
• Затягивайте клеммы именно моментом 2,5 Нм - недостаточно или слишком сильно может повредить контакт
• Убедитесь, что напряжение управления точно соответствует 220–230 В - при более высоком напряжении катушка выйдет из строя
• При установке в щите оставьте минимум 10 мм зазора сверху и снизу для теплоотвода
• Для частых циклов включения (например, в системах отопления) рекомендуется проверять температуру контактора каждые 3–6 месяцев
• Артикул c9c32216 - единственный вариант этого типа в серии City9 SET; аналоги других брендов могут отличаться по глубине и типу клемм
