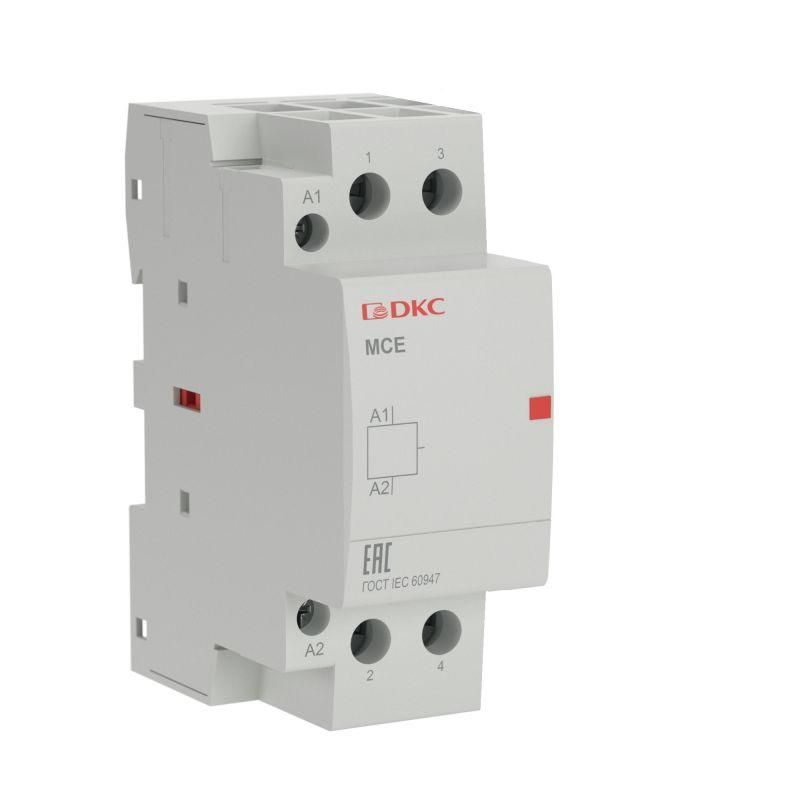

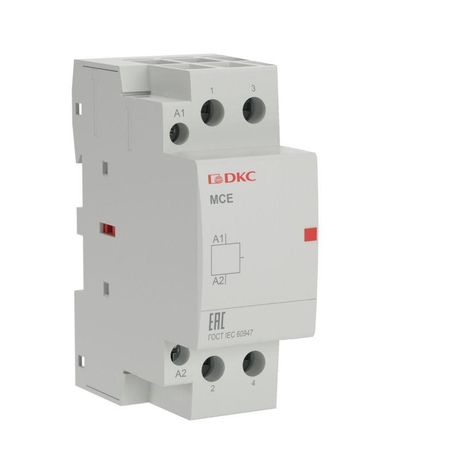

Контактор модульный YON max типа MCE, 2P, 40A, 240В, 2НО | MCE-40-20-A240 DKC ДКС

Контактор модульный типа MCE, 2 полюса, 40 ампер, 240 вольт, 2 нормально-открытых контакта - это устройство для дистанционного включения и отключения силовых цепей переменного тока, предназначенное для частого коммутирования нагрузок до 40 А. Бренд YON (группа DKC) и артикул mce-40-20-a240 указывают на принадлежность к серийной линейке YON max, где устройства отличаются унифицированной конструкцией и повышенной надежностью.

Назначение и область применения

Контактор mce-40-20-a240 используется для управления мощными электрическими нагрузками, такими как двигатели, нагреватели, освещение и другое оборудование, требующее частого включения/выключения. Он не предназначен для защиты от перегрузок или КЗ - эти функции выполняют автоматические выключатели. Контактор MCE применяется в паре с УЗО или автоматом для создания полноценной системы управления. Подходит для систем автоматизации, конвейеров, насосов, вентиляции, тепловых щитов и промышленного оборудования.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который контактная система способна коммутировать без повреждений;
• Номинальное напряжение: 240 В - рабочее напряжение силовой цепи (переменный ток);
• Напряжение катушки управления: 240 В AC - для срабатывания требуется именно такое напряжение на управляющих выводах; не совместим с 12 В, 24 В или 220 В DC;
• Количество полюсов: 4 - физически четыре контакта, но в описании указано «2 полюса» - это означает, что два полюса задействованы в силовой цепи, остальные два - запасные или предназначены для других целей (например, сигнализации);
• Количество НО контактов: 2 - две пары нормально открытых контактов, доступных для управления вторичными цепями (например, индикация работы);
• Исполнение: модульное - позволяет устанавливать устройство на DIN-рейку в распределительном щите;
• Количество модулей: 3 - занимает три стандартных модуля ширины (по 17,5 мм каждый);
• Глубина монтажа: 66 мм - необходимый свободный объем за щитом для правильной установки;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12,5 мм, но не защищена от пыли и влаги - подходит только для внутренней установки в закрытых щитах;
• Категория применения: AC-3 - оптимизирован для коммутации асинхронных двигателей с блокировкой ротора (пусковые токи);
• Ручное переключение: есть слайдер и ползунок - позволяют вручную включить/выключить контактор даже при отсутствии питания на катушке.

Совместимость и монтаж

Контактор mce-40-20-a240 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 66 мм глубины за рейкой. Провода подключаются к верхним и нижним зажимам - вход и выход можно менять местами. Управление осуществляется через клеммы A1/A2 на передней панели - подается 240 В AC. Обязательно используйте предохранители или автомат на 40–63 А перед контактором для защиты от КЗ. Контакты L1/L2/T1/T2 рассчитаны на медные провода сечением до 16 мм2. Не допускается подключение алюминиевых проводов без переходных наконечников.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 (категория AC-3) и имеет сертификаты на безопасность. Корпус изготовлен из самозагасающегося армированного полиамида - не поддерживает горение. Гарантия производителя - 5 лет, что подтверждает соответствие заводскому контролю качества. IP20 исключает использование во влажных средах, на улице или в помещениях с риском брызг воды.

Преимущества

• Универсальный дизайн линейки YON max - все устройства имеют одинаковый внешний вид и расположение клемм, что ускоряет сборку и обслуживание;
• Ударопрочный корпус - выдерживает механические воздействия при монтаже и эксплуатации;
• Ручной переключатель - обеспечивает аварийное отключение без подачи напряжения на катушку;
• Доступность по всей России - легко найти в наличии и заказать запчасти;
• Высокая долговечность контактов - рассчитан на десятки тысяч операций в режиме AC-3.

Ограничения применения

• Не работает при постоянном токе - только переменный ток 240 В AC;
• Не защищает от перегрузок - обязательно нужен автомат или предохранитель в цепи;
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях;
• Катушка управления требует точного напряжения 240 В - при отклонении +-10% возможны отказы срабатывания;
• Четыре полюса - два из них не используются в базовой схеме, что увеличивает габариты по сравнению с двухполюсными аналогами.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения - контактор включает двигатель по сигналу от термореле или PLC;
• Автоматическое включение группы светильников в торговом зале по расписанию;
• Коммутация электрокалорифера в системе отопления - управление через комнатный термостат;
• Система резервирования: основной и резервный источник питания переключаются через контактор при сбое сети.

Практические советы

• При проектировании учтите, что контактор занимает 3 модуля - планируйте место в щите заранее;
• Подключайте управляющую катушку через отдельный автомат 6–10 А - это повысит надежность и упростит диагностику;
• Используйте ручной ползунок для тестирования схемы без подачи напряжения на катушку - особенно важно при наладке;
• Проверьте соответствие напряжения катушки (240 В AC) - подача 220 В может вызвать недостаточное усилие замыкания контактов;
• Для длительной работы при температуре выше +40C рекомендуется снижать нагрузку на 10–15%, чтобы продлить срок службы контактов.
