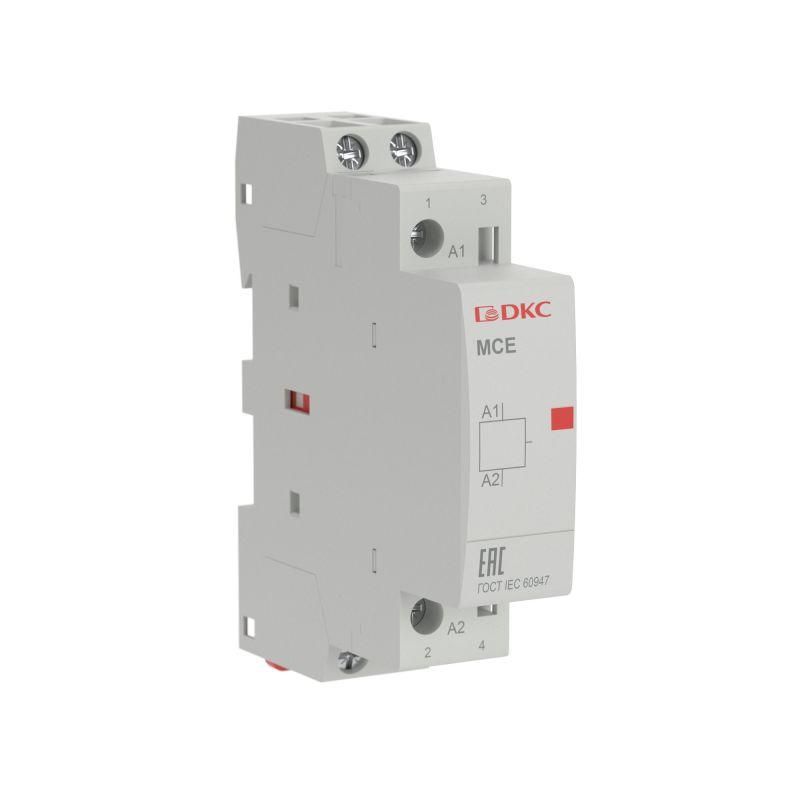

Контактор модульный YON max типа MCE, 2P, 20A, 240В, 1НО+1НЗ | MCE-20-11-A240 DKC ДКС

Контактор модульный типа MCE, 2P, 20A, 240В, 1 нормально открытый + 1 нормально закрытый контакт - устройство для автоматического включения и выключения нагрузки в сетях переменного тока. Подходит для управления двигателями, нагревательными элементами и другими устройствами в распределительных щитах. Бренд DKC, артикул mce-20-11-a240, обеспечивает надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Контактор модульный типа MCE, 2P, 20A, 240В, 1 нормально открытый + 1 нормально закрытый контакт используется для частого включения и отключения силовой цепи с током до 20 А. Применяется в системах автоматизации: управление насосами, вентиляторами, конвейерами, тепловыми установками. Катушка управления работает от сети 240 В AC, что позволяет использовать его в промышленных щитах без необходимости применения дополнительных преобразователей напряжения.

Технические характеристики

• Номинальный ток: 20 А - способен коммутировать нагрузки до этой величины в нормальных условиях;
• Номинальное напряжение: 240 В AC - рассчитан на работу в однофазных и трёхфазных сетях с этим уровнем напряжения;
• Категория применения: AC-3 - оптимизирован для управления асинхронными двигателями с частыми пусками;
• Напряжение цепи управления: 240 В AC - катушка срабатывает прямо от сети, без дополнительных блоков питания;
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - позволяют реализовать базовые логические схемы управления;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытые шкафы;
• Глубина монтажа: 66 мм - требует достаточного места внутри щита;
• Количество модулей: 1 - занимает один стандартный модуль DIN-рейки шириной 17,5 мм;
• Механическая износостойкость: 5 млн циклов - долгий срок службы даже при частых срабатываниях;
• Ручной переключатель: есть - позволяет вручную включить/выключить контактор для обслуживания или диагностики;
• Возможность докомплектации: да - можно установить дополнительные вспомогательные контакты, блокировки или флаги состояния.

Совместимость и монтаж

Контактор модульный типа MCE, 2P, 20A, 240В, 1 нормально открытый + 1 нормально закрытый контакт устанавливается на DIN-рейку типа TS35. Монтаж прост: защёлкиваются два фиксатора снизу. Для подключения силовых проводов используются зажимы с моментом затяжки 0,8–1,0 Нм. Управляющая катушка подключается к двум клеммам A1 и A2 - полярность не важна. При использовании докомплектации (например, дополнительных контактов) соблюдайте рекомендации производителя по расположению модулей - они должны плотно прилегать друг к другу.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Сертифицирован для использования в промышленных электроустановках. Отсутствие защиты от брызг и пыли (IP20) требует обязательной установки в закрытом щите. Не предназначено для наружного монтажа или сред с повышенной влажностью.

Преимущества

• Высокая механическая износостойкость - 5 млн операций снижают потребность в замене;
• Встроенный ручной переключатель - упрощает тестирование и ремонт без отключения питания;
• Поддержка докомплектации - гибкость в проектировании схем управления;
• Прямое питание катушки от 240 В AC - исключает необходимость в блоках управления;
• Компактная форма (1 модуль) - экономит место в щите.

Ограничения применения

• Не применяется в цепях постоянного тока - катушка и контакты рассчитаны только на переменный ток;
• IP20 не допускает использование во влажных, пыльных или агрессивных средах - требуется герметичный корпус щита;
• Нельзя использовать для токов выше 20 А - риск сваривания контактов и выхода из строя;
• Не предназначен для частого пуска двигателей мощностью более 5,5 кВт - возможен перегрев при длительных циклах;
• Отсутствуют встроенные тепловые защиты - необходимо применять внешние тепловые реле при защите двигателей.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня;
• Переключение режима работы печи - НЗ контакт для аварийного отключения, НО - для основного нагрева;
• Автоматизация конвейера - запуск/остановка по команде PLC через 240 В сигнальный контур;
• Система освещения с резервированием - использование двух контактов для переключения между источниками питания.

Практические советы

• Проверьте соответствие напряжения катушки (240 В AC) перед подключением - неверное напряжение вызовет отказ или повреждение;
• Используйте предохранители на входе силовой цепи - контактор не имеет встроенной защиты от КЗ;
• При установке в щит с несколькими контакторами оставляйте зазор 10–15 мм между ними для лучшего теплоотвода;
• При докомплектации используйте оригинальные модули от DKC - совместимость гарантируется только с компонентами серии YON max;
• При частом срабатывании проверяйте состояние контактов каждые 100 тыс. циклов - возможно окисление или подгорание.
