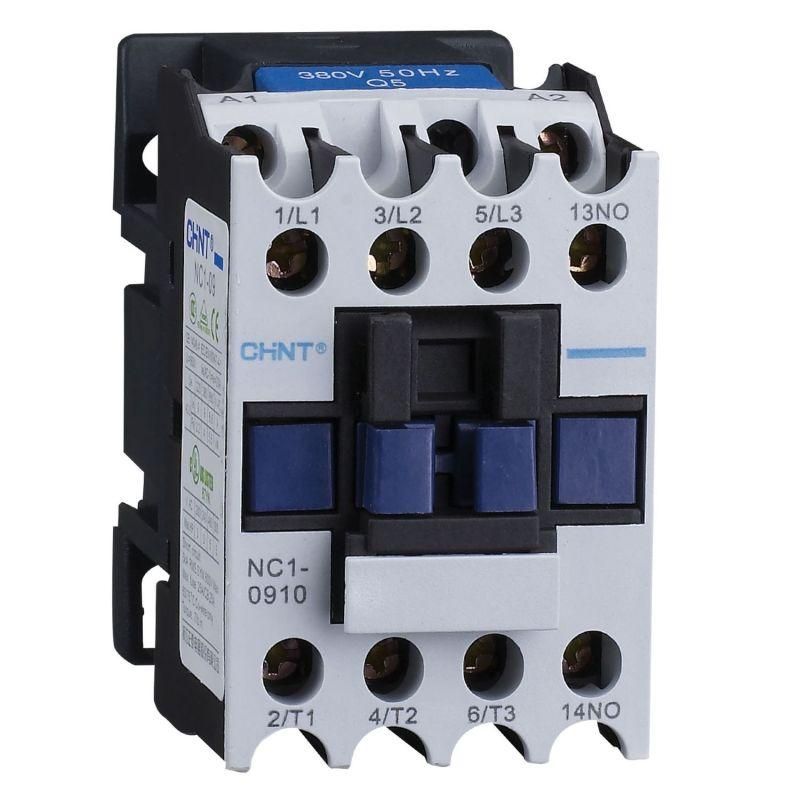

Контактор NC1-0901 9А 42В/АС3 1НЗ 50Гц (R) | 220822 CHINT

Контактор CHINT 220822 предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока на напряжение до 440 В. Его рабочий ток 9 А по классу AC-3 и управление через катушку 42 В делают его подходящим решением для систем автоматизации с низковольтным управлением.

Назначение и область применения

Контактор CHINT 220822 используется для дистанционного управления мощными нагрузками: электродвигателями, насосами, компрессорами, конвейерами и другим промышленным оборудованием. Подходит для схем, где требуется безопасное отделение силовой цепи от цепи управления. Часто применяется в пультах управления, щитах автоматики и системах с внешним контроллером (PLC, реле времени).

Технические характеристики

• Номинальный ток (AC-3): 9 А - способен коммутировать двигатели мощностью до ~4 кВт при 380 В
• Напряжение катушки управления: 42 В переменного тока - обеспечивает работу от низковольтной системы управления, безопасна для персонала
• Род тока: переменный (AC), частота 50 Гц - оптимизирован для сетей стран СНГ
• Количество главных контактов: 3 - три пары силовых контактов для коммутации трёх фаз
• Количество нормально-замкнутых (НЗ) контактов: 1 - один вспомогательный контакт для сигнализации состояния (например, “двигатель работает”)
• Тип изделия: электромагнитный контактор - работает за счёт намагничивания катушки, замыкая силовые контакты

Совместимость и монтаж

Контактор CHINT 220822 имеет стандартную посадочную базу, совместимую с DIN-рейкой 35 мм. Установка осуществляется путём защёлкивания на рейку. Для подключения:

• Силовые клеммы (L1–T1, L2–T2, L3–T3) рассчитаны на провода сечением до 4 мм2
• Управление - через две клеммы A1/A2 катушки; важно соблюдать полярность: A1 - вход, A2 - выход
• Вспомогательный НЗ контакт доступен для подключения к цепям контроля, аварийной сигнализации или интерлоков

Не требует специальных инструментов для установки. Рекомендуется предварительно отключить питание перед работой.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обладает механической износостойкостью и электрической надёжностью, что подтверждено испытаниями на долговечность. Катушка выполнена с термозащитой, исключающей перегрев при длительном включении.

Преимущества

• Стабильная работа при колебаниях напряжения +-10% от 42 В
• Высокая скорость коммутации - время включения менее 20 мс
• Поддержка расширения: возможно подключение дополнительных модулей (блоки задержки, реверс, вспомогательные контакты)
• Надёжная изоляция между силовыми и управляющими цепями
• Совместим с тепловыми реле серии NC1 для защиты от перегрузок

Ограничения применения

• Не предназначены для постоянного включения более 10 часов подряд - рекомендовано чередование режимов работы
• Не допускается использование в цепях постоянного тока - катушка рассчитана только на переменный ток 50 Гц
• Не подходит для высокочастотных импульсных сигналов - максимальная частота включения: 120 циклов/час
• Не следует применять во взрывоопасных зонах - отсутствует взрывозащита
• При температуре ниже –25 C и выше +60 C возможны снижение надёжности срабатывания

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление конвейером на пищевом производстве через PLC с кнопками старта/стоп
• Схема “звезда-треугольник” для плавного пуска асинхронного двигателя - в сочетании с двумя дополнительными контакторами
• Система безопасности: НЗ контакт в цепи аварийной остановки - при отключении питания двигатель немедленно останавливается

Практические советы

• Выбирая контактор CHINT 220822, проверьте соответствие напряжения вашей управляющей цепи - 42 В должно точно соответствовать источнику (не 24 В и не 110 В)
• Для увеличения срока службы используйте гашение дуги - подключите RC-цепь или варистор на выходе силовых контактов при индуктивных нагрузках
• При использовании с тепловым реле - выбирайте модель с номиналом ближе к 9 А (например, LR1-D13)
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и отказ
• Если нужен реверс - используйте два таких контактора с блокировкой, чтобы избежать одновременного включения
