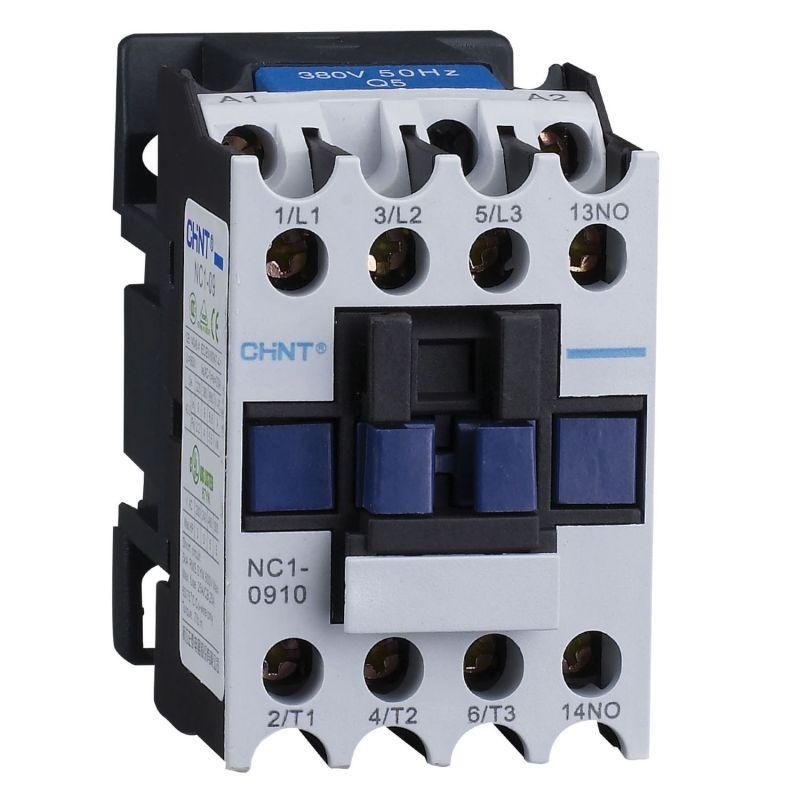

Контактор NC1-0910 9А 42В/AC3 1НО 50Гц (R) | 221054 CHINT

Контактор CHINT NC1 с артикулом 221054 предназначен для автоматического включения и отключения нагрузки до 9 А в цепях переменного тока с напряжением управления 42 В. Он подходит для управления двигателями, насосами и другим промышленным оборудованием, где требуется надёжная коммутация с одним вспомогательным контактом.

Назначение и область применения

Контактор CHINT NC1 221054 используется для дистанционного управления электрическими цепями постоянного тока через управление катушкой на 42 В. Несмотря на то что основной ток проходит через контакты, рассчитанные на переменный ток, сама катушка работает от постоянного тока - это важно при выборе источника управления. Подходит для систем автоматизации: станков, конвейеров, систем вентиляции, насосов и других устройств, требующих частых включений/выключений без механического износа.

Технические характеристики

• Тип изделия: контактор
• Напряжение катушки управления: 42 В постоянного тока (DC)
• Номинальный рабочий ток: 9 А (для переменного тока)
• Количество главных контактов: 3 (все нормально замкнутые - NO)
• Количество вспомогательных контактов: 1 (нормально открытый - НО)
• Частота: 50 Гц (совместим с сетью 50 Гц)
• Род тока управления: постоянный (DC)
• Род тока нагрузки: переменный (AC)

Совместимость и монтаж

Контактор CHINT NC1 221054 монтируется на DIN-рейку 35 мм. Для подключения катушки используйте провода сечением не менее 0,75 мм2. Главные контакты рассчитаны на подключение медных жил до 2,5 мм2. Вспомогательный контакт (1НО) удобен для сигнализации состояния включения или подключения цепей контроля. Убедитесь, что источник питания катушки - именно постоянный ток 42 В; использование переменного тока повредит устройство.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-4-1 для контакторов средней мощности. Серия NC1 имеет сертификацию CE. Работает в температурном диапазоне от -25C до +55C. Не предназначена для взрывоопасных зон.

Преимущества

• Устойчивость к перегрузкам благодаря качественным материалам контактов
• Высокая долговечность - до 1 млн операций включения/отключения
• Лёгкая совместимость с дополнительными модулями серии NC1: таймерами, реверсивными блоками, тепловыми реле
• Стандартный форм-фактор для установки на DIN-рейку

Ограничения применения

• Не применяйте с нагрузкой выше 9 А - риск сваривания контактов
• Катушка работает только от постоянного тока 42 В - нельзя подключать к сети 220 В AC
• Главные контакты рассчитаны на переменный ток - не подходят для высокочастотных импульсных цепей
• Не рекомендован для работы в условиях повышенной влажности без защиты корпуса

Примеры использования

• Управление маломощным двигателем насоса в системе водоснабжения
• Автоматическое включение освещения на производстве по сигналу от PLC
• Подключение в цепь магнитного пускателя типа “звезда-треугольник” для плавного запуска двигателя
• Сигнализация включения через вспомогательный контакт НО в систему сбора данных

Практические советы

• Проверьте полярность при подключении катушки - неверная полярность не повредит устройство, но может вызвать отказ в срабатывании
• Для увеличения срока службы используйте дополнительные тепловые реле серии NC1 - они предотвращают перегрев при длительных перегрузках
• Если нужен реверс, выбирайте пару контакторов NC1 с блокировкой - один из них будет работать как ведущий, второй - как вспомогательный
• Перед первым включением проверьте свободное движение якоря - он не должен заедать
• Заменяйте контактор, если слышите треск при срабатывании или заметили оплавление контактов
