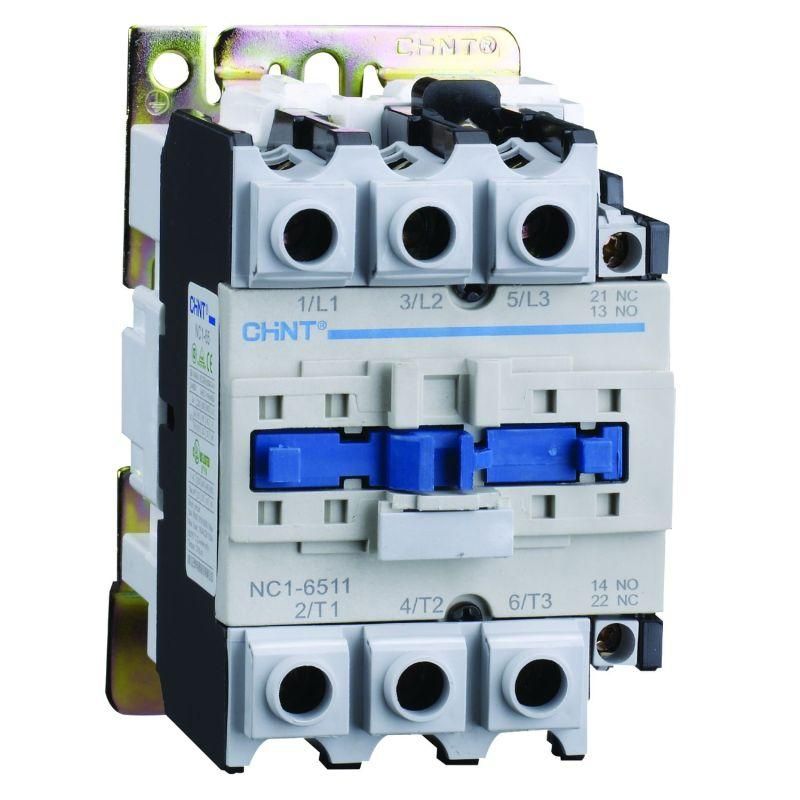

Контактор NC1-6511 65А 36В/АС3 1НО+1НЗ 50Гц (R) | 222722 CHINT

Контактор NC1-6511 65А 36В/АС3 1 нормально открытый + 1 нормально закрытый контакт 50Гц от бренда CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Его компактная конструкция и надёжные контакты делают этот контактор NC1-6511 подходящим для промышленной автоматизации.

Назначение и область применения

Контактор NC1-6511 используется для удалённого управления мощными электрическими цепями. Он применяется там, где требуется часто включать и отключать оборудование: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Подходит для систем автоматического контроля, когда управление осуществляется через слабые сигналы с кнопочных постов, PLC или реле.

Технические характеристики

• Номинальный ток при AC-3: 65 А - способен коммутировать двигатели мощностью до ~18–22 кВт (при напряжении 380 В);
• Напряжение катушки управления: 36 В переменного тока - безопасный уровень для работы в условиях повышенной опасности;
• Частота сети: 50 Гц - оптимизирован для сетей стран СНГ и Европы;
• Главные контакты: 3 штуки - все предназначены для переключения силовой цепи трёхфазного двигателя;
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок, самоблокировки пускателя;
• Род тока: переменный (AC) - не постоянным током.

Совместимость и монтаж

Контактор NC1-6511 монтируется на DIN-рейку 35 мм, что соответствует стандарту IEC 60715. Для подключения питания катушки используйте провода сечением 0,5–4 мм2. Главные контакты рассчитаны на зажимы до 25 мм2. Убедитесь, что клеммы плотно затянуты - плохой контакт вызывает нагрев и выход из строя. Монтаж выполняйте в вертикальном положении +-15°. Обеспечьте свободное пространство вокруг корпуса для теплоотвода.

Безопасность и стандарты

Контактор NC1-6511 соответствует требованиям международных стандартов IEC 60947-4-1 и GOST R 50030.3. Произведён в соответствии с системой качества ISO 9001. Защита IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не обеспечивает герметичность. Не предназначен для установки во влажных помещениях без защиты.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций;
• Электромагнитная система работает стабильно даже при колебаниях напряжения +-10% от 36 В;
• Имеет встроенные вспомогательные контакты - не требуют внешних модулей для базовой логики управления;
• Поддерживает расширение функций: возможно подключение временных реле, реверсивных блоков и термореле для защиты от перегрузки.

Ограничения применения

• Не для постоянного тока - использование на DC повредит катушку и контакты;
• Нельзя применять в средах с высокой запылённостью, химической активностью или взрывоопасной атмосферой - отсутствует защита выше IP20;
• Катушка 36 В требует наличия понижающего трансформатора - нельзя подключить напрямую к 220 В или 380 В;
• Не рекомендован для частых пусков более 120 раз в час - риск перегрева катушки при длительной работе в режиме “пуско-останов”.

Примеры использования

• Автоматический пуск насоса воды в системе водоснабжения с использованием поплавкового выключателя;
• Управление конвейерной лентой на пищевом производстве через PLC с обратной связью по состоянию контакта НЗ;
• Система “звезда-треугольник”: один NC1-6511 используется как основной пускатель, второй - для переключения схемы соединений;
• Защита электродвигателя от перегрузки: сочетание с тепловым реле типа LR9-F.

Практические советы

• Выбирая контактор NC1-6511, проверьте соответствие напряжения вашей системы управления - 36 В AC - и наличие трансформатора;
• Для долгой службы замените контакты при появлении следов эрозии или при увеличении сопротивления - регулярный осмотр снижает аварийность;
• Если нужна реверсивная схема - используйте два контактора NC1-6511 с механической и электрической блокировкой;
• Не забудьте про фазовый порядок: три главных контакта должны точно соответствовать L1, L2, L3 вашего двигателя;
• При сборке схемы с несколькими контакторами NC1-6511 - группируйте их по типу нагрузки, чтобы упростить диагностику.
