Контактор NC6-0910 9А 24В 1НО 50Гц (R) | 247577 CHINT

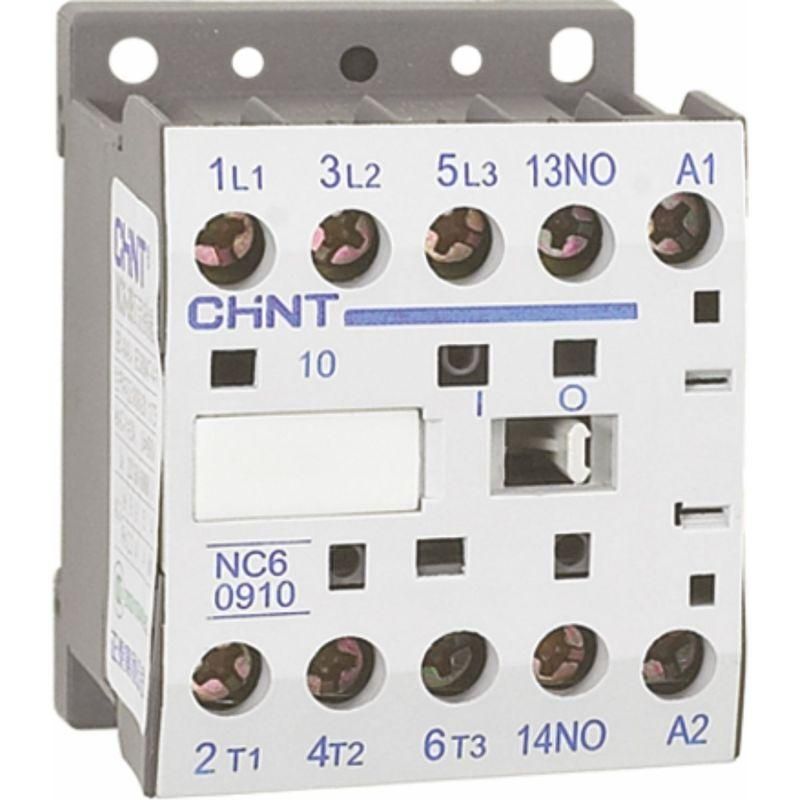

Контактор CHINT NC6-0910 — это компактное устройство для дистанционного включения и отключения силовых цепей с током до 9 А. Напряжение управления 24 В переменного тока делает его подходящим для систем автоматизации с низковольтным управлением. Артикул 247577 относится к серии NC6, известной высокой надежностью и долговечностью.

Назначение и область применения

Контактор CHINT NC6-0910 используется для частого включения и отключения электродвигателей, нагревательных элементов, освещения и других нагрузок в промышленных и автоматизированных системах. Подходит для управления цепями с переменным током 50 Гц. Часто применяется в панелях управления станков, конвейеров, насосов и систем вентиляции.

Технические характеристики

• Тип устройства: контактор
• Номинальное напряжение управления: 24 В переменного тока (AC), 50 Гц
• Номинальный рабочий ток: 9 А
• Количество главных контактов: 3 (замыкающие)
• Количество вспомогательных контактов: 1 (нормально разомкнутый — НО)
• Максимальная частота коммутации: до 1200 циклов в час
• Механическая износостойкость: не менее 10 млн циклов включения/отключения
• Рабочее положение: вертикальное (до ±15° от вертикали)

Совместимость и монтаж

Контактор CHINT NC6-0910 монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы с фиксацией винтом — допустимо сечение жил до 2,5 мм². Главные контакты рассчитаны на подключение нагрузки до 9 А. Вспомогательный контакт (1НО) позволяет передавать сигнал в цепь управления — например, для индикации состояния или блокировки другого оборудования. Не требует внешнего демпферного устройства при работе с индуктивными нагрузками до 9 А.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает класс защиты IP20 — защищено от доступа пальцев и предметов более 12 мм, но не герметично. Работает в температурном диапазоне от -5°C до +40°C. Применяется в помещениях с умеренной влажностью и без агрессивных газов.

Преимущества

• Высокая механическая износостойкость — до 10 млн операций, что снижает потребность в обслуживании
• Компактные размеры — удобен для установки в плотных распределительных щитах
• Поддержка вспомогательных контактов — позволяет реализовать сложную логику управления без дополнительных реле
• Стандартная совместимость с DIN-рейкой — быстрый и надежный монтаж
• Устойчивость к перегрузкам по току — работает стабильно даже при кратковременных пиках до 9 А

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40°C — требуется принудительное охлаждение или снижение нагрузки
• Не рекомендуется для коммутации токов выше 9 А — возможна сваривание контактов и выход из строя
• Не имеет встроенной защиты от перегрузки — необходимо использовать внешние тепловые реле при защите двигателей
• Не подходит для взрывоопасных сред — отсутствует взрывозащита
• Катушка управления рассчитана только на 24 В AC — нельзя подключать к постоянному току или другому напряжению

Примеры использования

• Управление трехфазным электродвигателем мощностью до 2,2 кВт в системе конвейера
• Включение группы светильников в автоматической системе освещения
• Коммутирование нагревательных элементов в термокамере с использованием сигнала от PLC
• Логическая связь с кнопками старта/стопа и индикатором состояния через вспомогательный контакт 1НО

Практические советы

• При подборе аналогичного контактора проверяйте тип вспомогательных контактов — модель NC6-0910 имеет только 1НО; если нужен НЗ, выбирайте другую модификацию
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке — лучше применять плавный запуск или частотник
• При монтаже в щитах с высокой плотностью компоновки обеспечьте воздушный зазор вокруг контактора — он нагревается при длительной работе
• Для защиты от скачков напряжения можно установить варистор параллельно катушке управления — особенно в сетях с нестабильным питанием
• Проверяйте соответствие сечения провода и момента затяжки зажимов — недостаточно затянутые соединения вызывают перегрев
