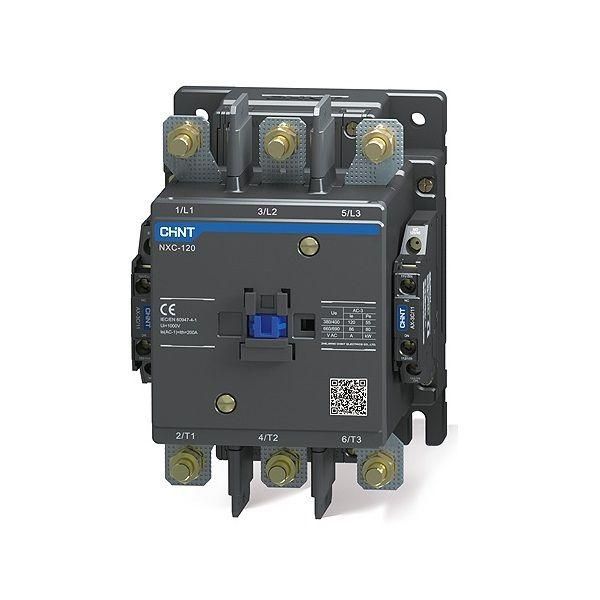

Контактор NXC-120 120А 380В AC 2НО+2НЗ 50/60Гц (R) CHINT 925251

Контактор NXC-120 от CHINT с артикулом 925251 предназначен для частого включения и отключения электродвигателей и других мощных нагрузок в цепях переменного тока. Его компактная конструкция и надёжные контакты делают его популярным решением для промышленной автоматизации.

Назначение и область применения

Контактор NXC-120 используется для удалённого управления силовыми цепями с током до 120 А. Он применяется в системах автоматического управления: запуск и остановка двигателей насосов, вентиляторов, компрессоров, конвейеров, станков. Подходит для работы в распределительных щитах, на производстве, в логистических комплексах и объектах ЖКХ.

Технические характеристики

• Тип: контактный аппарат (контактор)
• Род тока: переменный (AC)
• Номинальное напряжение катушки: 380 В
• Номинальный рабочий ток главных контактов: 120 А
• Частота: 50 / 60 Гц - работает в сетях России и Европы
• Количество нормально открытых (замыкающих) контактов: 3
• Количество нормально замкнутых контактов: 2
• Управление: электромагнитное - срабатывает при подаче напряжения на катушку

Совместимость и монтаж

Контактор NXC-120 устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на медные жилы сечением до 50 мм2. Для подключения катушки используйте два вывода, обозначенные A1 и A2 - они работают при напряжении 380 В AC. Главные контакты предназначены для коммутации фазных проводов нагрузки. Убедитесь, что посадочные размеры соответствуют вашей рейке - контактор совместим со стандартными DIN-профилями.

Безопасность и стандарты

Контактор NXC-120 соответствует международным требованиям IEC 60947-4-1. Обеспечивает безопасную работу при перегрузках и коротких замыканиях благодаря механической и электрической износостойкости. Не содержит свинца и других опасных веществ согласно RoHS.

Преимущества

• Высокая долговечность: способен выдерживать более 1 млн операций включений/выключений
• Стабильная работа при колебаниях напряжения +-10%
• Минимальный уровень шума при срабатывании
• Интегрированные вспомогательные контакты позволяют реализовать блокировки и сигнализацию без внешних модулей
• Легко заменить - совместим с другими контактами серии NXC

Ограничения применения

• Не предназначен для защиты от перегрузок - требует установки теплового реле или автоматического выключателя
• Не работает при постоянном токе - только переменный ток 380 В
• Не имеет встроенной защиты от пыли и воды - использовать только внутри закрытых щитов с IP20 и выше
• Не рекомендован для частого включения/отключения свыше 1200 раз в час - возможен перегрев катушки

Примеры использования

• Управление трёхфазным асинхронным двигателем насоса в системе водоснабжения
• Автоматический запуск вентиляционной системы по сигналу термостата
• Коммутирование нагревательных элементов в сушильных камерах
• Схема “звезда–треугольник” - один NXC-120 может использоваться как основной, другой - как переключающий

Практические советы

• Проверьте соответствие напряжения катушки (380 В) с источником питания - неверное напряжение вызовет отказ или перегрев
• Подключите вспомогательные контакты (2 НО + 2 НЗ) для создания самоблокировок и индикации состояния
• При монтаже в щитах обеспечьте зазор минимум 50 мм вокруг контактора для теплоотвода
• Не затягивайте клеммы слишком сильно - это повредит медные контакты
• При замене старого контактора - сравните количество и тип контактов: NXC-120 имеет именно 2 НО + 2 НЗ, а не 3 НО, как иногда путают
