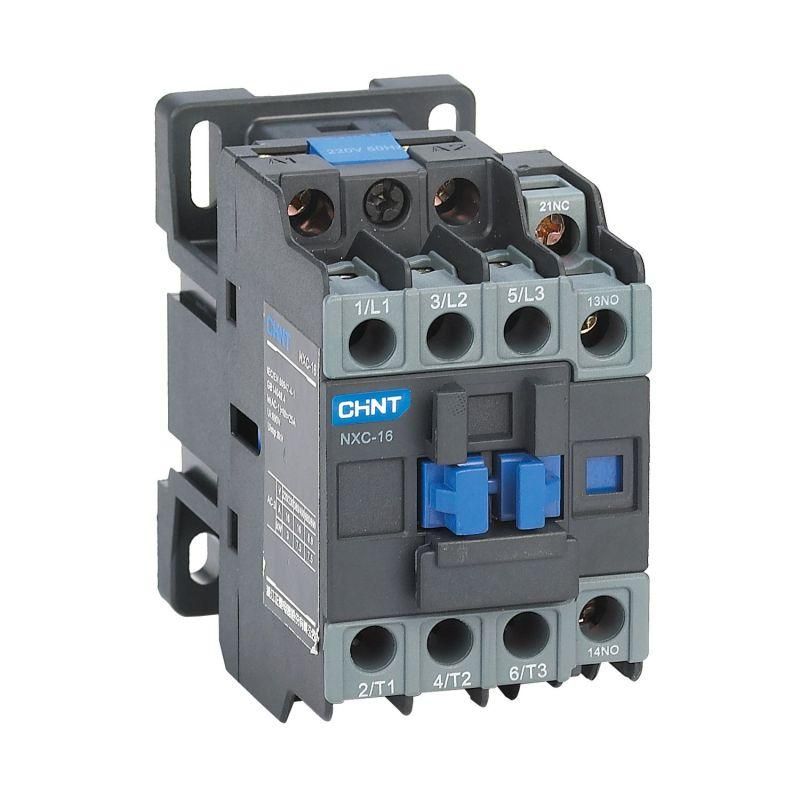

Контактор NXC-16 220AC 1НО+1НЗ 50/60Гц (R) | 925543 CHINT

Контактор CHINT NXC-16 220AC 50/60 Гц - это электромагнитное устройство для частого включения и отключения нагрузки до 16 А в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другим оборудованием в промышленной автоматике.

Назначение и область применения

Контактор CHINT NXC-16 220AC используется для дистанционного управления мощными нагрузками через слабые управляющие сигналы. Его применяют в системах автоматизации: на станках, конвейерах, насосах, вентиляциях и других устройствах, где требуется надёжное переключение силовой цепи. Модель с комбинацией 1НО+1НЗ или 2НО+2НЗ позволяет реализовать различные схемы управления - от простого включения до взаоблокировок и реверса.

Технические характеристики

• Номинальный рабочий ток: 16 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение катушки: 220 В переменного тока - питание осуществляется от стандартной сети 220 В, 50/60 Гц;
• Род тока: переменный (AC) - не предназначен для работы с постоянным током;
• Количество нормально открытых (замыкающих) контактов: 3 - используются для подключения основной нагрузки;
• Количество нормально замкнутых контактов: 2 - применяются для сигнализации, блокировок или аварийного отключения;
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира.

Совместимость и монтаж

Контактор CHINT NXC-16 220AC монтируется на DIN-рейку шириной 35 мм - стандартная установка для шкафов автоматики. Клеммы для подключения катушки и контактов доступны сверху, что упрощает проводку. Для подключения нагрузки используйте провода сечением до 4 мм2. Убедитесь, что напряжение на катушке точно соответствует 220 В AC - завышенное напряжение вызовет перегрев, заниженное - недостаточное втягивание якоря и подгорание контактов.

Безопасность и стандарты

Контактор CHINT NXC-16 220AC соответствует международным стандартам IEC 60947-4-1 для контактных аппаратов. Обладает механической износостойкостью до 10 млн операций и электрической - до 1 млн при номинальном токе. Наличие двух нормально замкнутых контактов обеспечивает безопасную блокировку в схемах с реверсом или аварийным отключением.

Преимущества

• Высокая надёжность за счёт качественных материалов и проверенной конструкции;
• Универсальность коммутационных контактов - можно собирать схемы с блокировками, самоподхватом, реверсом;
• Стандартный форм-фактор - легко заменить аналогичный контактор другой марки;
• Поддержка частот 50 и 60 Гц - работает без доработок в любой стране.

Ограничения применения

• Не предназначена для работы с постоянным током - применение DC повредит контакты и катушку;
• Максимальный ток 16 А - нельзя использовать для нагрузок выше, например, крупных двигателей более 4–5 кВт;
• Нет встроенной защиты от перегрузки - требует внешней тепловой реле или автоматического выключателя;
• Не имеет IP-защиты - устанавливается только внутри закрытых щитов, исключающих попадание пыли и влаги.

Примеры использования

• Управление трёхфазным двигателем 3 кВт через кнопочные посты - один контакт для включения, два НЗ для блокировки противоположного направления;
• Автоматическое включение системы вентиляции по температурному датчику - катушка запитана от контроллера, контакты включают вентилятор;
• Цепь освещения производственного участка с возможностью удалённого отключения - использование одного НО контакта.

Практические советы

• Выбирая между вариантами 1НО+1НЗ и 2НО+2НЗ, учтите количество необходимых блокировочных цепей - второй вариант даёт больше гибкости;
• Проверьте соответствие напряжения катушки перед подключением - даже кратковременная перегрузка снижает срок службы;
• Избегайте установки рядом с источниками сильных помех (частотники, сварочные аппараты) - это может вызвать ложное срабатывание;
• При сборке схем с реверсом обязательно используйте механическую или электрическую блокировку - предотвращает короткое замыкание при одновременном включении двух контакторов.
