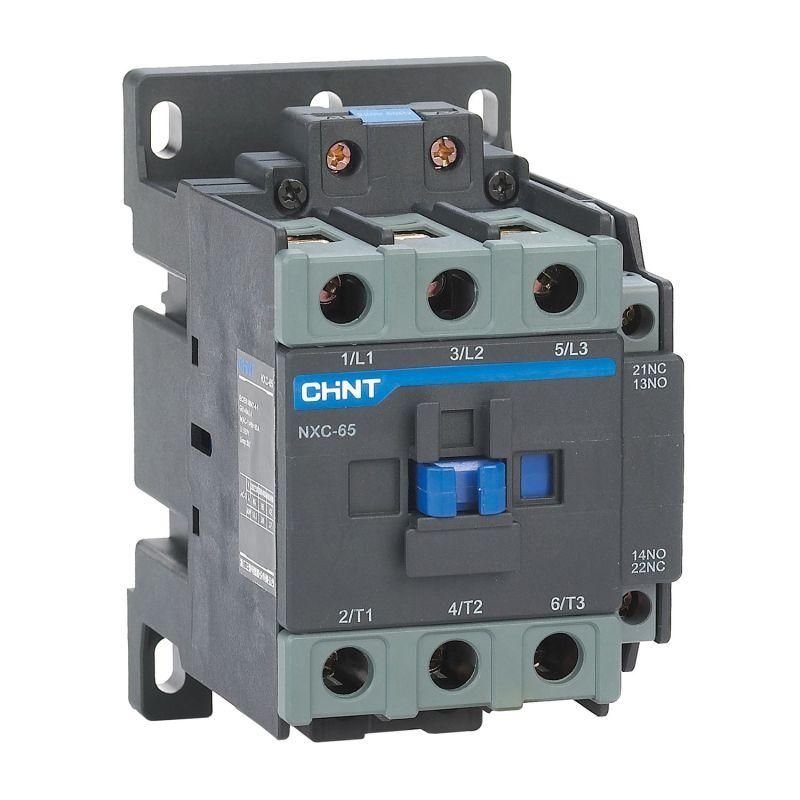

Контактор NXC-65 220AC 1НО+1НЗ 50/60Гц (R) | 938049 CHINT

Контактор NXC-65 220AC 1НО+1НЗ 50/60Гц от бренда CHINT - это устройство для дистанционного включения и выключения мощных электрических нагрузок, таких как двигатели, нагреватели и освещение. Он рассчитан на работу в сетях переменного тока с частотой 50–60 Гц и обеспечивает надёжное управление током до 65 А. Артикул 938049 соответствует сериям промышленных контакторов CHINT, применяемым в автоматизации оборудования.

Назначение и область применения

Контактор NXC-65 220AC 1НО+1НЗ 50/60Гц используется для коммутации силовых цепей в системах автоматического управления. Его применяют там, где требуется частое включение/выключение нагрузки без механического воздействия - например, в пускателях двигателей, системах кондиционирования, насосах, конвейерах и тепловых установках. Управление осуществляется через слаботочную цепь 220 В AC, что позволяет использовать его совместно с терморегуляторами, таймерами, PLC и другими контроллерами.

Технические характеристики

• Номинальный рабочий ток: 65 А - способен управлять нагрузками до этой величины при напряжении 400 В AC (класс IEC 60947-4-1).
• Напряжение катушки управления: 220 В AC - питание для включения контактора; работает с частотой 50 или 60 Гц.
• Род тока: переменный (AC) - не предназначен для постоянного тока.
• Главные контакты: 3 замыкающих - используются для подключения трёхфазной нагрузки (например, двигателя).
• Вспомогательные контакты: 1 нормально замкнутый (НЗ) - используется для сигнализации состояния (например, “устройство выключено”) или в цепях блокировки.

Совместимость и монтаж

Контактор NXC-65 220AC 1НО+1НЗ 50/60Гц монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Подключение проводов выполняется зажимами с моментом затяжки 1,2–1,6 Нм - перетягивать нельзя, чтобы не повредить изоляцию. Главные контакты предназначены для медных жил сечением до 25 мм2. Для вспомогательных контактов допускаются жилы до 2,5 мм2. Катушка управления подключается к двум верхним клеммам A1 и A2 - соблюдайте полярность, хотя она не важна для переменного тока.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и имеет сертификаты CE. Обладает классом защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен. Не предназначен для работы во взрывоопасных средах, в условиях повышенной влажности или прямого попадания воды.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций включения/выключения.
• Устойчив к скачкам напряжения +-10% от номинала 220 В - стабильно работает даже при колебаниях сети.
• Минимальная гулкость при работе благодаря оптимизированному магнитопроводу.
• Имеет встроенные фиксаторы для предотвращения самопроизвольного выпадения с рейки.

Ограничения применения

• Не подходит для управления постоянным током - использование на DC может вызвать свечение дуги и выход из строя.
• Нельзя применять в условиях температур ниже –25 C или выше +60 C - возможны отказы в работе.
• Один нормально замкнутый контакт - недостаточно для сложных схем с несколькими сигналами обратной связи.
• Отсутствие встроенного теплового реле - требует внешней защиты от перегрузки.

Примеры использования

• Автоматический пуск трехфазного асинхронного двигателя 45 кВт через кнопочную станцию и таймер.
• Управление группой нагревателей в сушильной камере по сигналу от термостата.
• Логика “вкл./выкл.” в системе вентиляции, где НЗ-контакт передаёт состояние “прибор отключен” в PLC.

Практические советы

• Выбирая контактор, проверьте, что ваша нагрузка не превышает 65 А - особенно при запуске двигателей, когда ток может достигать 5–7 кратного значения.
• Подключите параллельно катушке варистор или RC-цепь - это продлит срок службы за счёт гашения импульсов при отключении.
• Если нужна дополнительная защита - используйте с этим контактором автоматический выключатель типа C или D, подходящий по току.
• Артикул 938049 - точный идентификатор модели. При заказе запасных частей (например, катушек или контактов) всегда указывайте именно этот артикул и бренд CHINT.
