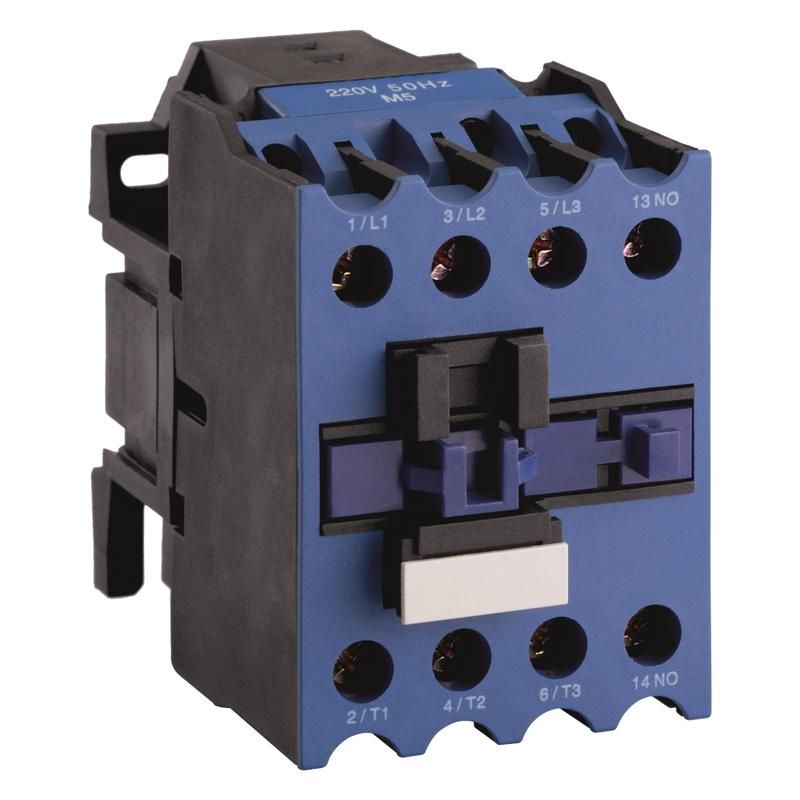

Контактор OptiStart E LC1E2510Q5 25А кат. 380В AC 1НО КЭАЗ 330283

Контактор LC1E2510Q5-25A-1NO-380AC от КЭАЗ предназначен для коммутации силовых цепей переменного тока, особенно в задачах управления двигателями и оборудованием с высокой нагрузкой. Этот контактный аппарат обеспечивает надёжное включение и отключение при напряжении 380 В и токе до 25 А.

Назначение и область применения

Контактор LC1E2510Q5-25A-1NO-380AC используется для удалённого управления электродвигателями переменного тока: запуск, остановка, защита от перегрузок. Подходит для работы в системах, где требуется частое включение/выключение - например, в насосах, вентиляторах, конвейерах, лифтах, тепловых завесах, станках и устройствах АВР. Устройство не рассчитано на реверсирование - применяется только в одностороннем режиме работы.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения в нормальных условиях;
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания; использование другого напряжения повредит устройство;
• Количество контактов: 1 normally open (НО) + 3 normally closed (НЗ) - позволяет управлять несколькими цепями одновременно, например, включить двигатель и отключить световой сигнал;
• Мощность электродвигателя: до 11 кВт - оптимальна для двигателей средней мощности, таких как насосы или компрессоры;
• Род тока: переменный (AC) - работает исключительно с сетью 50 Гц, не совместим с постоянным током;
• Степень защиты IP20 - защищает от предметов больше 12,5 мм, но не от пыли и воды; подходит только для установки внутри щитов;
• Способ подключения: винтовые зажимы - для силовых и управляющих цепей, обеспечивают прочное соединение при правильном моменте затяжки.

Совместимость и монтаж

Контактор LC1E2510Q5-25A-1NO-380AC монтируется на DIN-рейку шириной 35 мм (стандарт EN 60715). Для подключения используются винтовые клеммы: силовые контакты - для фаз L1–L3 и T1–T3, управляющая катушка - A1/A2. Перед монтажом проверьте соответствие напряжения катушки 380 В - неверное питание вызывает отказ или выход из строя. Максимальный момент затяжки винтов - 1,4 Нм. Не допускается перегрев корпуса во время работы - обеспечьте достаточное воздушное пространство вокруг аппарата.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирован для использования в промышленной электронике и энергетических системах. Относится к категории потребления AC-1 (резистивные нагрузки) и AC-3 (индуктивные - электродвигатели). Обеспечивает механический ресурс более 1 млн операций и электрический - до 100 тыс. при номинальной нагрузке.

Преимущества

• Высокая надёжность благодаря исполнению от КЭAZ - известного производителя с опытом более 70 лет;
• Чёткая классификация контактов: один NO и три NC позволяют реализовать сложные алгоритмы управления без внешних реле;
• Физически компактен - занимает мало места в распределительном шкафе;
• Легко заменяемый - совместим с другими моделями серии LC1E, что упрощает ремонт и обслуживание.

Ограничения применения

• Не для реверсивных схем - нельзя использовать для изменения направления вращения двигателя;
• Защита IP20 не допускает установку вне закрытых щитов - опасность попадания пыли, влаги, проводящих частиц;
• Не рекомендован для частого пуска (более 60 раз в час) при максимальной нагрузке - риск сваривания контактов;
• Требуется точное соблюдение напряжения катушки: отклонение +-10% уже снижает срок службы;
• Не подходит для работы с импульсными или высокочастотными нагрузками - только синусоидальный ток 50 Гц.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения через термореле;
• Управление вентиляционной установкой по таймеру в HVAC-системе;
• Подключение нагревательного элемента в сушильной камере с аварийным отключением;
• Основной коммутирующий элемент в схеме АВР для питания критичного оборудования от основного или резервного источника.

Практические советы

• Выбирая аналог, обращайте внимание на тип контактов - здесь 1НО+3НЗ, а не 3НО+1НЗ - это влияет на логику схемы;
• Проверяйте состояние винтовых клемм каждые 6 месяцев - ослабление вызывает перегрев;
• Для длительной работы при температуре выше +40C используйте принудительное охлаждение или выбирайте модель с повышенным температурным классом;
• Если нужен реверс - параллельно установите второй контактор LC1E2510Q5 или другой реверсивный вариант;
• Обязательно используйте предохранители или автоматы перед контактором LC1E2510Q5-25A-1NO-380AC - он сам не защищает от КЗ.
