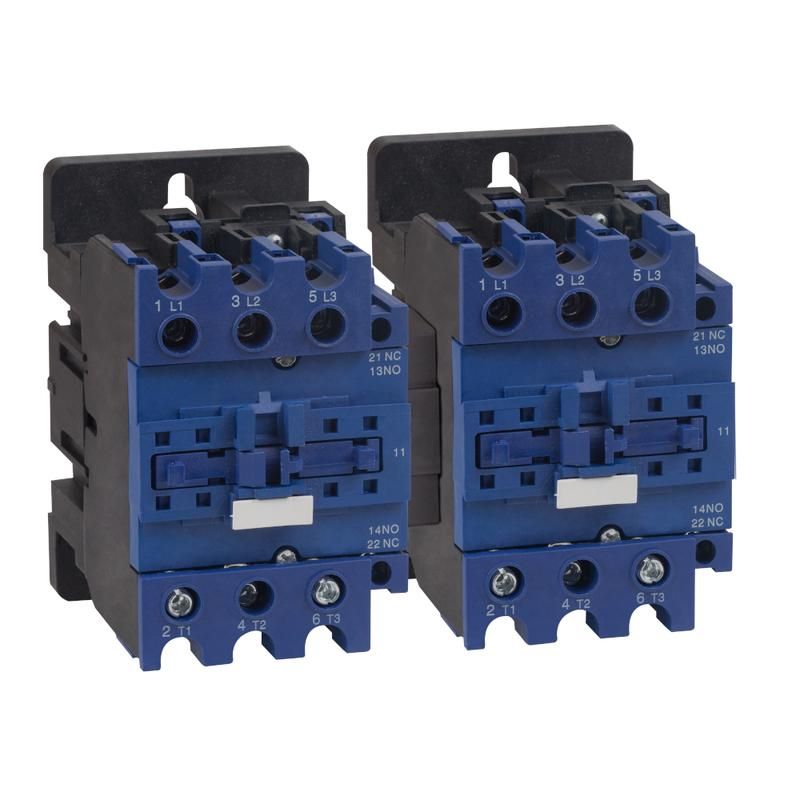

Контактор ПМ12-040550 УХЛ4 В 40А кат. 380В AC 2НО+2НЗ КЭАЗ 315176

Контактор ПМ12-040550 УХЛ4 В от КЭАЗ - устройство для дистанционного включения и отключения электродвигателей до 18,5 кВт в сетях переменного тока 380 В. Подходит для частого коммутирования нагрузки в промышленной автоматике, где важна надёжность и долгий срок службы.

Назначение и область применения

Контактор ПМ12-040550 УХЛ4 В используется для управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим частого включения/выключения. Он работает в паре с кнопочными постами, термореле или контроллерами, обеспечивая безопасную и удалённую коммутацию силовой цепи. Применяется в системах автоматизации производственных линий, на объектах ЖКХ, энергетики и машиностроении.

Технические характеристики

• Номинальное напряжение управления: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Управляемая мощность двигателя: до 18,5 кВт
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Исполнение: открытое - корпус без кожуха, требует установки в щите или защищённом месте
• Способ подключения: винтовые зажимы для силовых и управляющих цепей

Совместимость и монтаж

Контактор ПМ12-040550 УХЛ4 В монтируется на DIN-рейку шириной 35 мм (стандарт EN 60715). Для подключения используются винтовые зажимы: силовые клеммы рассчитаны на провода сечением до 16 мм2, управляющие - до 2,5 мм2. Обязательно соблюдайте плотность затяжки винтов - недостаточно затянутый контакт перегревается, слишком сильная затяжка повредит резьбу. Монтаж допускается только в сухих помещениях из-за степени защиты IP20.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Произведён на КЭАЗ - заводе с сертифицированной системой качества. Компоненты проходят испытания на механическую прочность, тепловую устойчивость и электрическую износостойкость. Работает в условиях температур от −40 C до +60 C (класс исполнения УХЛ4).

Преимущества

• Высокая коммутационная способность - выдерживает до 1 млн операций включений/отключений
• Чёткая и быстрая реакция на сигнал управления благодаря оптимизированной катушке
• Гибкость в использовании: три НО и два НЗ контакта позволяют реализовать сложные схемы управления
• Простота замены: совместим с другими моделями серии ПМ12, легко заменить без переделки монтажа

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется использовать для постоянной работы при токе выше 40 А - возможен перегрев и выход из строя
• Не подходит для управляемого пуска двигателей (не имеет функций мягкого старта или регулирования)
• Требует внешней защиты: обязательно использование предохранителей или автоматических выключателей в цепи питания

Примеры использования

• Управление трёхфазным асинхронным двигателем 15 кВт на конвейере в пищевой промышленности
• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Коммутация нагревательных элементов в термокамерах через PLC-контроллер
• Схема реверса двигателя с использованием двух контакторов и блокировки по НЗ-контактам

Практические советы

• Выбирая контактор ПМ12-040550 УХЛ4 В, проверьте соответствие напряжения катушки (380 В AC) вашей сети управления - неверное напряжение вызывает отказ или перегрев катушки
• Для увеличения срока службы используйте гашение дуги - устанавливайте RC-цепочки или варисторы на контакты, особенно при работе с индуктивными нагрузками
• При сборке схемы учтите, что количество НО-контактов - 3, а не 2, как указано в названии; это даёт больше свободы в проектировании логики
• Не забудьте про обязательную установку теплового реле или магнитного пускателя с защитой от перегрузки - сам контактор не обеспечивает защиту двигателя
• Артикул 315176 - точный идентификатор для заказа запчастей и аналогов; сохраняйте его при ремонте или расширении системы
