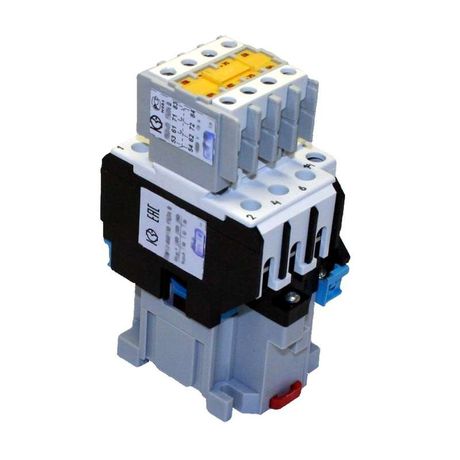

Контактор электромагнитный ПМ12-040150 УХЛ4 В, 230В, (3з+2р) - 050150320ВВ230000010 КашинЗЭА

Контактор ПМ12-040150 УХЛ4 категории 230 В от КЗЭА г. Кашин - устройство для коммутации силовых цепей переменного тока с частым включением и выключением. Подходит для управления двигателями, нагревательными элементами и другими нагрузками в условиях умеренного и холодного климата.

Назначение и область применения

Контактор ПМ12-040150 УХЛ4 используется для дистанционного включения и отключения электрических цепей до 10 А при напряжении 230 В переменного тока. Он применяется там, где требуется надёжная и частая переключаемость - например, в системах автоматизации, на конвейерах, насосных станциях, тепловых щитах и оборудовании с терморегуляцией.

Технические характеристики

• Рабочее напряжение катушки: 230 В переменного тока (AC)
• Число главных контактов: 3 нормально открытых (НО)
• Число вспомогательных контактов: 2 нормально закрытых (НЗ)
• Категория применения: согласно ГОСТ Р МЭК 60947-4-1 - контактный класс для управления нагрузками средней интенсивности
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 - предназначено для работы при температуре от −40 C до +40 C и повышенной влажности

Совместимость и монтаж

Контактор ПМ12-040150 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Главные контакты рассчитаны на ток до 10 А, поэтому не подходят для управления мощными двигателями свыше 2,2 кВт без дополнительной защиты. Вспомогательные контакты НЗ можно использовать для сигнализации состояния или блокировки других цепей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификацию на соответствие безопасности электрооборудования для промышленного применения. Отвечает требованиям по электромагнитной совместимости для условий производства.

Преимущества

• Устойчивость к колебаниям температуры благодаря исполнению УХЛ4 - работает даже в неотапливаемых помещениях зимой
• Наличие двух нормально закрытых контактов позволяет реализовать функции блокировок и аварийной сигнализации без внешних реле
• Простая установка на DIN-рейку снижает время монтажа и упрощает обслуживание
• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/выключения

Ограничения применения

• Не предназначен для постоянной работы при токе выше 10 А - возможен перегрев и выход из строя
• Не защищён от попадания пыли и брызг воды - нельзя устанавливать в сырых или запылённых местах без корпуса IP54+
• Катушка рассчитана только на 230 В AC - несовместима с сетями 110 В, 380 В или постоянным током
• Отсутствуют встроенные устройства защиты от перегрузки или короткого замыкания - требует внешнего предохранителя или автоматического выключателя

Примеры использования

• Управление воздушным насосом в компрессорной установке через термостат
• Переключение режимов нагрева в печи с двумя ступенями мощности
• Автоматическая блокировка другого оборудования при активном состоянии машины (через НЗ-контакты)
• Контроль работы вентилятора в распределительном шкафу по сигналу от контроллера

Практические советы

• Проверьте напряжение питания катушки перед подключением - неверное напряжение вызывает отказ или повреждение контактора ПМ12-040150 УХЛ4
• При использовании в цепях с индуктивной нагрузкой (например, двигатели) рекомендуется установить RC-гасящую цепь или варистор для защиты контактов от дуги
• Обязательно используйте внешний автоматический выключатель с характеристикой C или D для защиты от перегрузки - сам контактор не обеспечивает эту функцию
• При монтаже соблюдайте минимальные зазоры между соседними аппаратами - тепло от работающего контактора ПМ12-040150 УХЛ4 может влиять на чувствительную электронику рядом
