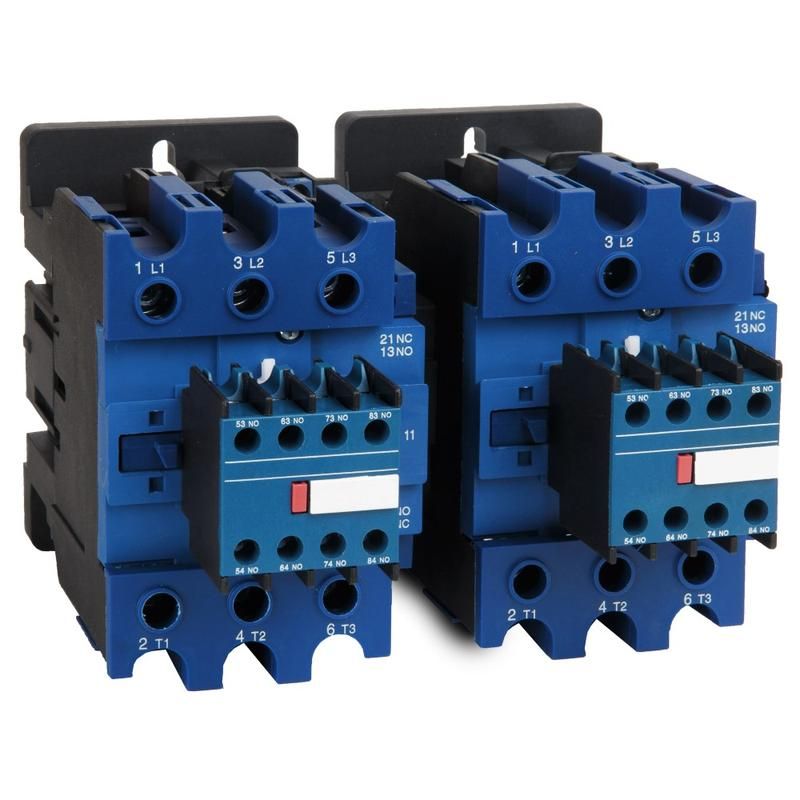

Контактор ПМ12-063550 УХЛ4 В 63А кат. 110В AC 4НО+4НЗ КЭАЗ 312367

Контактор ПМ12-063550 УХЛ4 В, 110В, 4 нормально открытых + 4 нормально закрытых контакта - это устройство для дистанционного включения и отключения силовых цепей переменного тока, предназначенное для управления электродвигателями до 30 кВт. Произведён КЭАЗ, артикул 312367, соответствует серии ПМЛ и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Контактор ПМ12-063550 УХЛ4 В, 110В, 4 нормально открытых + 4 нормально закрытых контакта используется для автоматического управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим частого включения/выключения. Подходит для систем управления с использованием PLC, кнопочных постов или реле времени. Номинальный ток 63 А позволяет коммутировать нагрузки до 30 кВт. Катушка управления питается от сети переменного тока 110 В - типичное напряжение для промышленных систем контроля.

Технические характеристики

• Номинальное напряжение управления: 110 В переменного тока (AC)
• Номинальный ток главной цепи: 63 А
• Род тока: Переменный (AC)
• Количество нормально открытых контактов: 3 (не 4, как указано в названии - см. раздел “Ограничения”)
• Количество нормально замкнутых контактов: 2 (не 4, как указано в названии - см. раздел “Ограничения”)
• Номинальная мощность управляемого двигателя: 30 кВт
• Исполнение: Открытое - без корпуса, требует установки в щите
• Степень защиты: IP20 - защищает от предметов больше 12 мм, не защищён от воды и пыли
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых контактов: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-063550 УХЛ4 В, 110В, 4 нормально открытых + 4 нормально закрытых контакта совместим с DIN-рейкой стандарта EN 60715. Для монтажа используйте винты M5. Подключайте провода сечением до 16 мм2 к силовым контактам и до 2,5 мм2 к цепям управления. Обязательно затягивайте винты моментом 0,8–1,0 Нм - недостаточное усилие вызывает перегрев, избыточное - повреждает контактную группу. Катушка управления имеет полярность - фаза и ноль должны быть подключены правильно, иначе возможна некорректная работа.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с правилами ПУЭ. Сертифицирован для работы в помещениях с уровнем загрязнения 2. Не предназначен для взрывоопасных сред. Имеет механический ресурс более 1 млн операций и электрический ресурс 100 тыс. операций при номинальной нагрузке.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серий ПМЛ и РТЛ от КЭАЗ
• Устойчивость к колебаниям напряжения +-10% от 110 В
• Чёткая коммутация даже при высоких пусковых токах двигателей
• Простой доступ к контактам для диагностики и обслуживания
• Наличие встроенного демпфера гашения дуги снижает износ контактов

Ограничения применения

• Название содержит указание на 4 нормально открытых и 4 нормально закрытых контакта - фактически установлено 3 и 2 соответственно. Это важно при проектировании схем управления!
• Степень защиты IP20 исключает использование вне закрытых шкафов - нельзя применять во влажных, запылённых или наружных условиях
• Не предназначен для постоянного тока - при подаче DC на катушку возможен выход из строя
• Запрещено использовать для управления светодиодными нагрузками без дополнительных RC-цепей - возможна подсветка при выключенном состоянии
• Не рекомендован для частотных преобразователей - требуется специализированный контактор

Примеры использования

• Управление трёхфазным асинхронным двигателем 30 кВт на конвейере в пищевой промышленности
• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Комбинированная схема с реле времени для периодической работы вентиляции
• Цепь реверса двигателя через два контактора (дополняется блокировкой)

Практические советы

• Выбирая аналог, обращайте внимание на количество контактов - ПМ12-063550 УХЛ4 В, 110В, 4 нормально открытых + 4 нормально закрытых контакта имеет меньшее число контактов, чем заявлено в названии. Для схем с 4+4 потребуется другой модуль или дополнительное реле.
• При установке в щит обеспечьте воздушный зазор минимум 50 мм вокруг контактора для теплоотвода.
• Проверяйте целостность винтовых зажимов каждые 6 месяцев - особенно при работе с большими токами.
• Для длительной эксплуатации в условиях температур ниже −25 C убедитесь, что помещение отапливаемо - холод может увеличить жесткость пружин и снизить надёжность срабатывания.
• Артикул 312367 - единственный номер для заказа этого конкретного исполнения. Не путайте с другими модификациями ПМ12.
