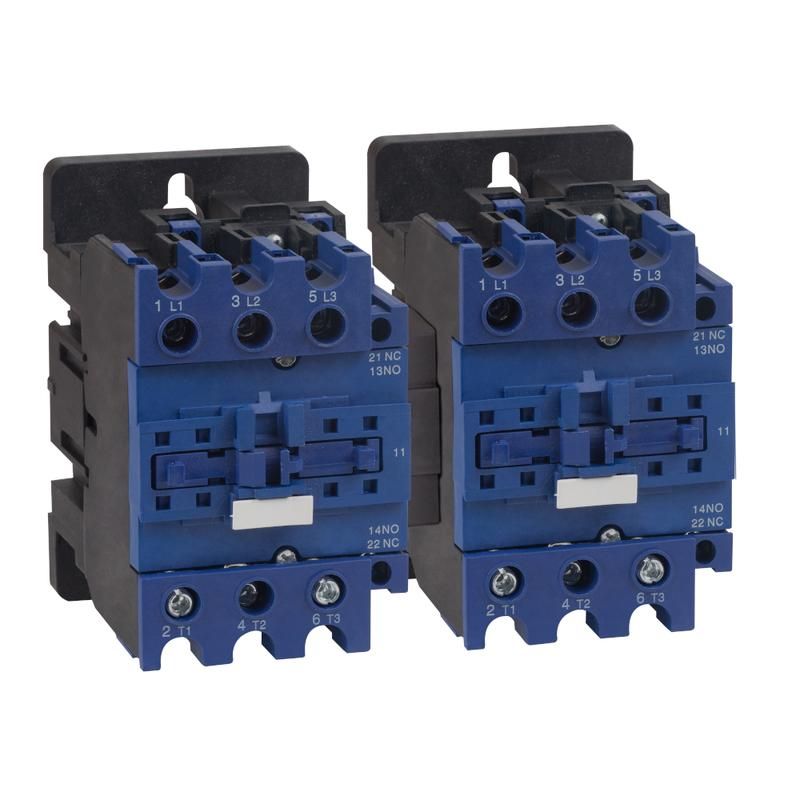

Контактор ПМ12-063550 УХЛ4 В 63А кат. 220В AC 2НО+2НЗ КЭАЗ 315197

Контактор ПМ12-063550 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта - это устройство для дистанционного включения и отключения электродвигателей и других нагрузок до 30 кВт. Произведён КЭАЗ, артикул 315197, предназначен для работы в условиях умеренного климата (УХЛ4) и подходит для установки в распределительных щитах.

Назначение и область применения

Контактор ПМ12-063550 УХЛ4 В используется для автоматического управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим частого включения/выключения. Он работает в паре с кнопочными постами, термореле или контроллерами. Подходит для промышленных объектов, станций водоснабжения, систем вентиляции и линий производства.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главной цепи: 63 А
• Номинальная мощность управляемого двигателя: 30 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: Переменный (AC)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: Открытое - корпус без дополнительной оболочки, требует установки внутри шкафа
• Способ монтажа: Винтовое крепление на DIN-рейку
• Подключение силовых проводов: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-063550 УХЛ4 В совместим с DIN-рейкой шириной 35 мм. Для монтажа достаточно зафиксировать его на рейке и затянуть винты на входных и выходных клеммах. Обязательно используйте провода сечением не менее 16 мм2 для силовой цепи (для 63 А). Катушка управления подключается к цепям управления через винтовые клеммы A1–A2. Все соединения должны быть надёжными - слабый контакт вызывает перегрев.

Безопасность и стандарты

Производится по требованиям ГОСТ Р МЭК 60947-4-1. Соответствует нормам безопасности для оборудования класса I. Применение в помещениях с уровнем загрязнения 2. Не допускается использование вне электрощита из-за степени защиты IP20 - контактная группа открыта и чувствительна к пыли и влаге.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций в режиме AC-1
• Наличие трёх НО и двух НЗ контактов позволяет реализовать сложные схемы управления без внешних реле
• Надёжные винтовые зажимы обеспечивают долговременный контакт даже при вибрациях
• Серия ПМЛ от КЭАЗ проверена временем - широко применяется в промышленности России и СНГ

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 исключает воздействие влаги и пыли
• Не подходит для частого пуска двигателей с высокими импульсными токами (например, крановые механизмы) - требуется более мощный контактор
• Катушка рассчитана только на 220 В AC - нельзя использовать с постоянным током или другими напряжениями
• Не имеет механической блокировки - не заменяет рубильник или аварийную остановку

Примеры использования

• Управление трехфазным асинхронным двигателем 30 кВт в системе водоснабжения
• Автоматическое включение вентиляторов в HVAC-системе по сигналу термостата
• Циклический запуск конвейера с использованием одного НО контакта для включения и одного НЗ для сигнализации о состоянии
• Схема “пуск-стоп” с кнопками и тепловым реле в щите управления станком

Практические советы

• Проверьте соответствие сечения кабеля: для 63 А минимум 16 мм2 медного провода
• Не забудьте про предохранители - рекомендуются быстродействующие предохранители типа gG на 80 А
• При сборке схемы учтите: три НО контакта можно использовать для управления несколькими потребителями одновременно
• При длительной работе под нагрузкой следите за температурой корпуса - перегрев указывает на плохой контакт или перегрузку
• Артикул 315197 - это оригинальный продукт КЭАЗ; аналоги могут отличаться габаритами и сроком службы
