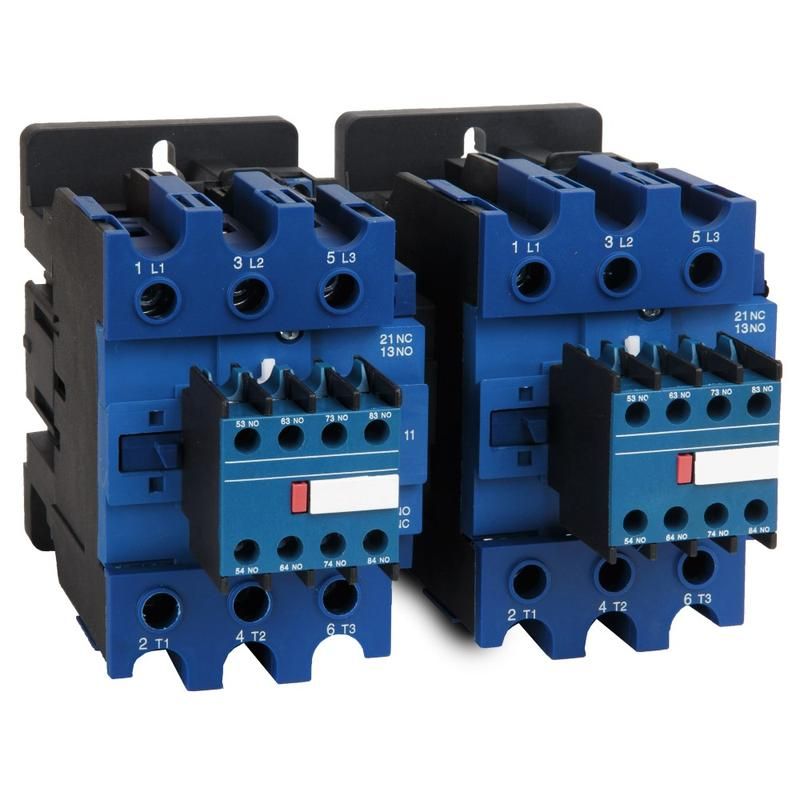

Контактор ПМ12-063550 УХЛ4 В 63А кат. 220В AC 4НО+4НЗ КЭАЗ 312368

Контактор ПМ12-063550 УХЛ4 В, 220В, 4 нормально открытых + 4 нормально закрытых контакта от КЭАЗ предназначен для коммутации силовых цепей электродвигателей и другого оборудования с нагрузкой до 63 А. Этот контактный аппарат обеспечивает надёжное включение/выключение при частых операциях, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-063550 УХЛ4 В используется для удалённого управления питанием электродвигателей переменного тока: запуск, остановка, реверс. Подходит для работы в системах автоматизации, где требуется частое переключение. Часто применяется в грузоподъёмных механизмах (лифты, краны), насосах, вентиляторах, тепловых завесах, печах, станках и системах АВР. Также может использоваться для управления светильниками и другими нагрузками до 30 кВт.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 63 А
• Управляемая мощность двигателя: до 30 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 4
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не герметичен
• Исполнение: открытое - корпус без кожуха, требует установки в щите или защищённом месте
• Способ монтажа: на DIN-рейку через винтовые зажимы
• Подключение силовых проводов: винтовой зажим

Совместимость и монтаж

Контактор ПМ12-063550 УХЛ4 В устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - затяжка должна выполняться усилием, соответствующим рекомендациям производителя, чтобы избежать повреждения пластмассового корпуса. Главные контакты рассчитаны на медные жилы сечением до 25 мм2; вспомогательные - до 4 мм2. Монтаж допускается только в сухих помещениях с температурой от −40C до +60C. Не устанавливайте устройство рядом с источниками высокой температуры или вибраций.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2019 (IEC 60947-4-1) для аппаратов низкого напряжения. Сертифицирован для эксплуатации в условиях категории исполнения УХЛ4 - умеренный и холодный климат с повышенной влажностью, но внутри помещений. Открытый тип исполнения (IP20) исключает применение во влажных, пыльных или наружных условиях без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/отключения
• Чётко разделённые группы контактов: 4 НО и 4 НЗ позволяют реализовать сложные схемы управления без внешних реле
• Совместим с большинством стандартных модульных щитов благодаря компактному форм-фактору
• Произведён на КЭАЗ - проверенная технология, известная долговечностью в промышленных сетях

Ограничения применения

• Не среды с взрывоопасными газами, паром или пылью - степень защиты IP20 недостаточна
• Не работает при постоянном токе - только для AC 220 В
• Не следует использовать вне закрытых распределительных шкафов - риск поражения током и попадания влаги
• Максимальная рабочая температура окружающей среды - +60 C; выше этого значения возможен отказ
• Не предназначен для регулирования скорости двигателя - только для включения/выключения

Примеры использования

• Автоматический запуск насоса при снижении давления в трубопроводе
• Реверсивное управление лифтом через два контактора (один для движения вверх, другой - вниз)
• Включение нагревательных элементов в термической камере по сигналу от терморегулятора
• Работа системы АВР: основной и резервный источник питания переключаются через контакторы
• Управление освещением производственного участка по графику через PLC

Практические советы

• Выбирая аналоги, обращайте внимание на количество и тип контактов - ПМ12-063550 УХЛ4 В имеет оптимальное сочетание 4+4 для сложных схем
• Проверьте соответствие сечения провода и момента затяжки винтов перед первым включением - плохой контакт вызывает перегрев
• Для длительной службы используйте дополнительные RC-цепочки или варисторы на входе катушки, особенно при работе с индуктивными нагрузками
• Обязательно укажите модель и артикул (ПМ12-063550 УХЛ4 В / SKU 312368) при заказе запчастей - другие модели серии ПМ12 имеют отличные наборы контактов
• Не заменяйте этот контактор на менее мощный даже при кажущемся “запасе” - 63 А и 30 кВт - предельные значения, работа близко к максимуму снижает срок службы
