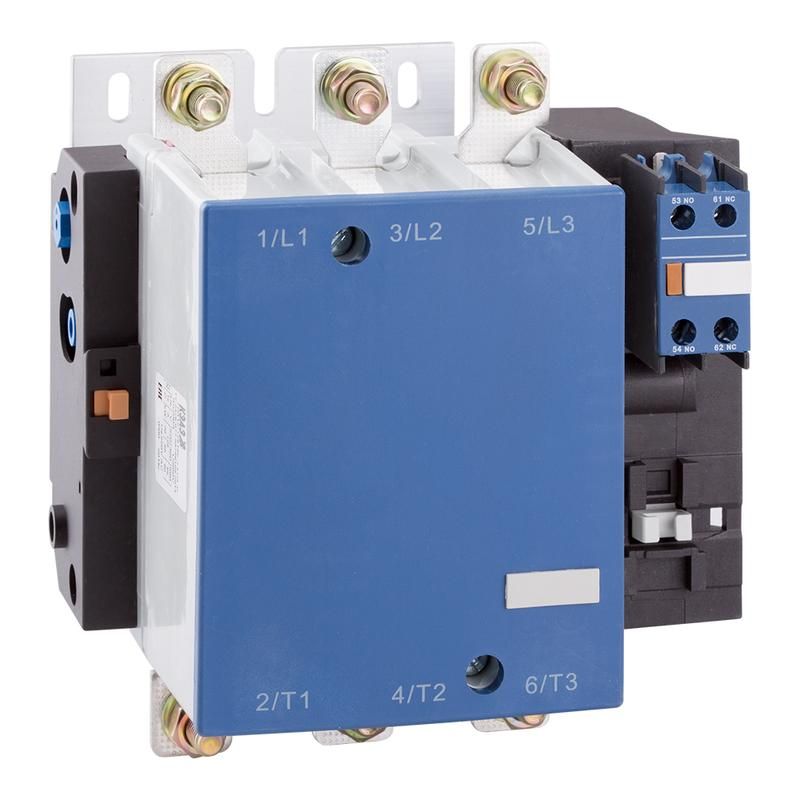

Контактор ПМ12-250100 УХЛ4 В 250А кат. 380В AC 1НО+1НЗ КЭАЗ 315225

Контактор ПМ12-250100 УХЛ4 В, 380В, (1з+1р) 250А от КЭАЗ предназначен для частого включения и отключения электродвигателей до 132 кВт в сетях переменного тока 380 В. Этот контактный аппарат используется в промышленной автоматике, где важна надёжность коммутации больших токов.

Назначение и область применения

Контактор ПМ12-250100 УХЛ4 В, 380В, (1з+1р) 250А применяется для удалённого управления трёхфазными электродвигателями. Он обеспечивает безопасное включение/выключение нагрузки через управляющую катушку, защищая оператора от прямого воздействия высоких токов. Подходит для систем автоматизации: насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ. Может использоваться в составе пускателей, реверсивных схем и систем аварийного отключения.

Технические характеристики

• Номинальное напряжение управления: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 250 А
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность управляемого двигателя: 132 кВт
• Род тока: Переменный (AC)
• Исполнение: Открытое - без корпуса, требует установки в щите или защищённом месте
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, доступны все части аппарата
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-250100 УХЛ4 В, 380В, (1з+1р) 250А совместим с другими элементами серии ПМЛ и РТЛ от КЭАЗ. Для монтажа требуется свободное место в распределительном щите. Кабели подключаются к верхним и нижним винтовым зажимам: силовые - к основным контактам, управляющая катушка - к клеммам A1/A2. Максимальное сечение провода - до 95 мм2 (для силовых цепей). Обязательно соблюдайте момент затяжки винтов - перетягивание повредит контакты, недотягивание вызовет нагрев и искрение.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Применяется в соответствии с классом исполнения УХЛ4 - допускается работа при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Не имеет встроенной защиты от перегрузки - обязательно используйте тепловое реле или автоматический выключатель в связке с этим контактором.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн циклов включения/отключения
• Надёжные медные контакты с серебряным покрытием - снижают переходное сопротивление и предотвращают сваривание
• Простая замена катушки - можно менять без демонтажа всего контактора
• Совместимость с широким спектром устройств управления: кнопочные посты, PLC, реле времени

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP00 делает его уязвимым к пыли, влаге и случайным прикосновениям
• Не рекомендован для сред с агрессивными газами, паром, маслом - отсутствие герметичности приведёт к быстрому выходу из строя
• Не подходит для частотного регулирования - работает только на постоянной частоте сети (50 Гц)
• Требует принудительного охлаждения при длительной работе на предельной нагрузке (250 А)

Примеры использования

• Автоматизация системы водоснабжения - запуск/остановка насоса по сигналу датчика давления
• Конвейерная линия - включение асинхронного двигателя после срабатывания фотоэлемента
• Вентиляционная система - управление вентилятором по графику времени через контроллер
• Цеховая автоматика - реверсивный пуск двигателя с помощью двух контакторов ПМ12-250100

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения катушки (380 В) вашей системе управления - неверное напряжение приведёт к отказу срабатывания
• Обязательно используйте вспомогательные контакты (1НО+1НЗ) для сигнализации состояния или блокировки других устройств
• При установке в щиту оставьте минимум 50 мм свободного пространства вокруг контактора для теплоотвода
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или повышенной влажности
• Для увеличения срока службы подключайте к контактору RC-цепочку или варистор для гашения помех при отключении индуктивной нагрузки
