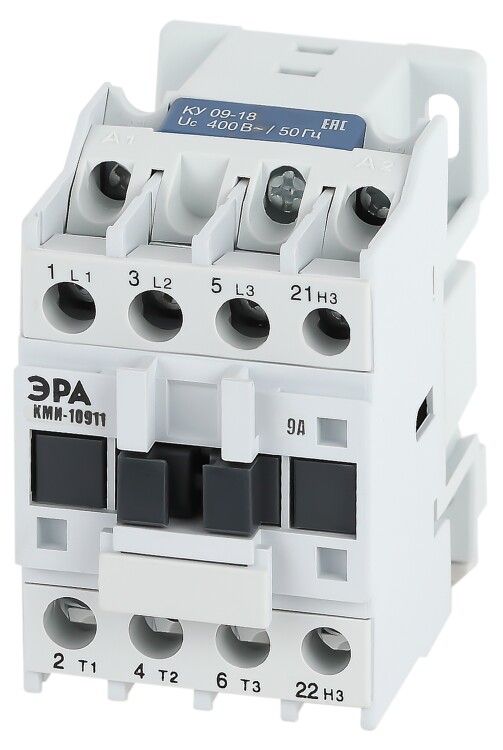

Контактор PRO KKM11-009-400-01-E КМИ-10911 9А 400В/АС3 1НЗ | Б0050426 ЭРА

Контактор КМИ-10911 9А 400В/АС3 1 нормально-замкнутый контакт - это вспомогательный контактор от ЭРА, предназначенный для коммутации слаботочных управляющих цепей в системах автоматизации. Он используется совместно с основными силовыми контакторами для передачи сигналов управления, контроля состояния или блокировки.

Назначение и область применения

Контактор КМИ-10911 9А 400В/АС3 1 нормально-замкнутый контакт предназначен для работы в цепях управления, а не для коммутации мощной нагрузки. Его задача - переключать сигнальные цепи: передавать информацию о состоянии основного оборудования, реализовывать блокировки, участвовать в схемах аварийной остановки или индикации. Подходит для использования в пультах управления, щитах автоматики, станках, конвейерах и системах освещения, где требуется надёжная коммутация малой мощности.

Технические характеристики

• Номинальный рабочий ток: 9 А - способен выдерживать постоянную нагрузку до этого значения в цепях управления;
• Номинальное напряжение питания катушки: 400 В переменного тока (AC) - требует именно такого напряжения для срабатывания; не работает от постоянного тока или других значений;
• Тип тока: переменный (AC) - несовместим с источниками постоянного тока;
• Количество контактов: один нормально замкнутый (НЗ) - в исходном состоянии контакт замкнут, при срабатывании контактора он размыкается;
• Тип изделия: вспомогательный контактор - не предназначен для прямого управления двигателями или большими нагрузками;
• Способ монтажа: DIN-рейка и винтовое крепление - можно установить как на шину, так и на стенку;
• Подключение вспомогательных цепей: винтовые зажимы - подходят для проводов сечением до 2,5 мм2 (стандартно); не рекомендуются для многожильных гибких проводов без наконечников.

Совместимость и монтаж

Контактор КМИ-10911 9А 400В/АС3 1 нормально-замкнутый контакт совместим с другими изделиями серии КМИ, а также с большинством стандартных DIN-рейковых устройств. Для монтажа используйте DIN-рейку типа TS35. Убедитесь, что расстояние между соседними аппаратами позволяет свободно открывать крышку для обслуживания. При закручивании винтов не переусердствуйте - усилие более 0,5 Нм может повредить пластиковые элементы. Подключайте провода только после отключения питания, даже если цепь управления считается “слабой”.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1 для вспомогательных контакторов. Применяется в соответствии с категорией применения AC-15 - управление электромагнитными катушками, реле, индикаторами и аналогичными малоиндуктивными нагрузками. Не применяйте для коммутации емкостных или высоколиндуктивных цепей без предварительной проверки.

Преимущества

• Универсальный монтаж: подходит как для DIN-рейки, так и для фиксации винтами - удобен в любых условиях сборки;
• Чёткая механическая индикация положения контактов: видно, замкнут ли контакт, даже при отключенном питании;
• Высокая долговечность: рассчитан на десятки тысяч операций при номинальной нагрузке;
• Стандартизированная форма: легко заменяется на другие модели из серии КМИ при необходимости;
• Низкий уровень помех: не создаёт радиопомех при переключении, безопасен в чувствительных системах.

Ограничения применения

• Не предназначен для коммутации силовой нагрузки выше 9 А - использование в качестве главного контактора приведёт к выходу из строя;
• Работает только при напряжении 400 В AC - не подходит для 220 В, 110 В или DC;
• Один контакт - нельзя использовать в схемах, требующих несколько НЗ или НО контактов одновременно;
• Не защищён от внешних воздействий (IP-код не указан) - устанавливайте в закрытых щитах, не допускайте попадания воды, пыли, масла;
• Не рекомендуется для частого включения-выключения (более 1200 раз/час) - возможен быстрый износ контактов.

Примеры использования

• Сигнализация о работе насоса: НЗ-контакт КМИ-10911 размыкается при включении насоса, тем самым отключая индикатор “готово”;
• Блокировка запуска: в схеме управления станком контакт разрывает цепь стартера, пока не будет закрыта защитная крышка;
• Автоматическое отключение освещения: при срабатывании основного контактора вспомогательный размыкает цепь лампы;
• Индикация отказа: при отключении питания контактор остаётся замкнутым - по этому состоянию определяют наличие напряжения в цепи управления.

Практические советы

• Выбирая КМИ-10911 9А 400В/АС3 1 нормально-замкнутый контакт, всегда проверяйте напряжение катушки - неверное значение приведёт к невозможности срабатывания или перегреву;
• Для многожильных проводов используйте наконечники - они предотвращают ослабление контакта при вибрации;
• Если нужен НО-контакт вместо НЗ - выбирайте другую модификацию серии КМИ, например КМИ-10910;
• При использовании нескольких таких контакторов в одном щите - размещайте их с учётом тепловыделения, особенно при плотной компоновке;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление или подгорание снижают надёжность.
