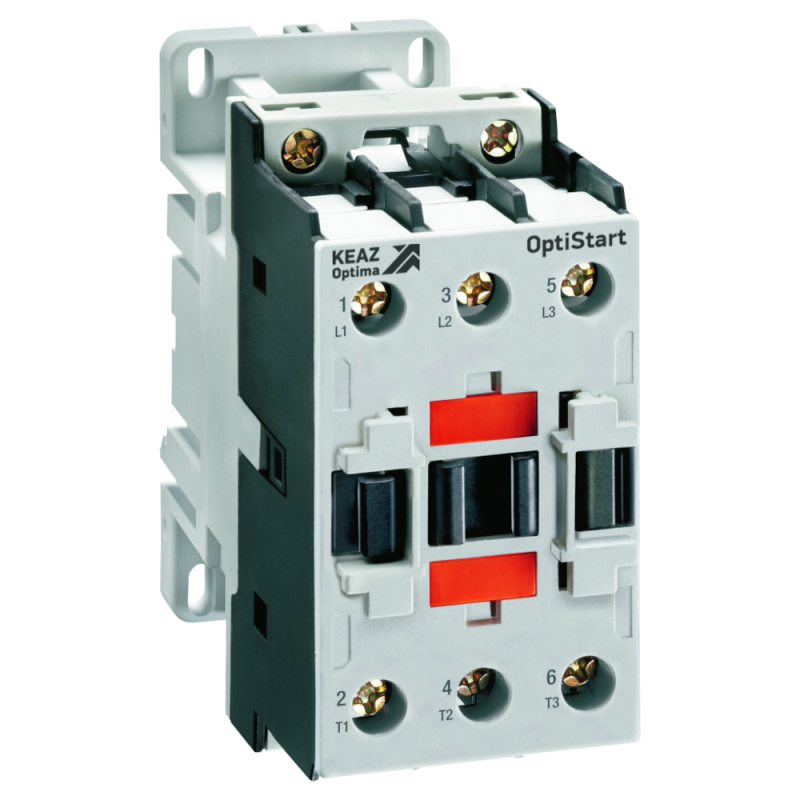

Контактор с катушкой управления DC пониженным потреблением (-Z) OptiStart K-F-32-30-00-Z024 | 334792 КЭАЗ

Контактор Кэаз K-F-32-30-00-Z024 с пониженным потреблением - это надёжное устройство для коммутации трёхфазных электродвигателей мощностью до 16 кВт, управляемое постоянным током 24 В. Благодаря сниженной нагрузке на источник управления, он идеально подходит для систем автоматизации с ограниченной мощностью источника питания.

Назначение и область применения

Контактор Кэаз K-F-32-30-00-Z024 используется для включения и выключения трёхфазных электродвигателей в режиме частых запусков. Он предназначен для работы в промышленных системах автоматизации: конвейерах, насосах, компрессорах, вентиляциях и других устройствах, где требуется надёжная и долговечная коммутация. Подходит для установки в щитах управления, распределительных шкафах и на DIN-рейках.

Технические характеристики

• Номинальный ток: 32 А (AC-3), что позволяет управлять двигателями до 16 кВт;
• Напряжение питания катушки управления: 24 В постоянного тока (DC);
• Количество нормально открытых силовых контактов: 3;
• Мощность потребления катушки: снижена за счёт специальной технологии - меньше нагрев и меньшая нагрузка на источник;
• Способ монтажа: крепление на DIN-рейку 35 мм;
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли;
• Тип подключения силовой цепи: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Исполнение: открытое - корпус без дополнительной оболочки, требует установки внутри закрытого шкафа.

Совместимость и монтаж

Контактор Кэаз K-F-32-30-00-Z024 совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа достаточно защёлкнуть его на рейку - фиксация механическая, без инструментов. Подключение силовых проводов выполняется через винтовые клеммы: максимальное сечение жил - 10 мм2 (для медных). Управление осуществляется через два вывода катушки: A1 и A2. Обязательно соблюдайте полярность при подключении 24 В DC. Максимальный момент затяжки - 0,5–0,6 Нм, чтобы избежать повреждения клемм.

Безопасность и стандарты

Контактор КэAZ K-F-32-30-00-Z024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Продукт сертифицирован для использования в промышленных условиях и прошёл проверку на термическую и электрическую стойкость. Открытый тип исполнения требует обязательной установки в защищённую среду - не допускается использование вне шкафов.

Преимущества

• Пониженное энергопотребление катушки (технология "-Z") - экономия энергии, особенно важна при работе нескольких контакторов одновременно;
• Уменьшенный нагрев катушки - продлевает срок службы и снижает риск перегрева соседних элементов;
• Высокая механическая износостойкость - до 1 млн операций;
• Широкая совместимость с аксессуарами OptiStart K (блокировки, вспомогательные контакты, гашение дуги);
• Работает исключительно на постоянном токе - устойчив к скачкам напряжения переменного тока.

Ограничения применения

• Не предназначено для работы во внешней среде - степень защиты IP20 не обеспечивает защиту от влаги и пыли;
• Подходит только для постоянного тока 24 В - нельзя использовать с переменным током;
• Запрещается применять для управления сетями выше 690 В - рабочее напряжение силовых контактов максимум 690 В AC / 440 В DC;
• Не рекомендован для частых пусков двигателей свыше 16 кВт - возможен преждевременный износ контактной системы.

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе - три контактора управляют транспортерами с питанием от одного 24 В DC-блока;
• Система вентиляции в офисном здании - один Кэаз K-F-32-30-00-Z024 включает вентиляторы при достижении порогового уровня CO₂;
• Щит управления станком ЧПУ - контактор в составе цепи аварийной остановки, активируемой PLC с выходом 24 В DC.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - даже кратковременная подача 220 В вызовёт её пробой;
• Для длительной работы используйте предохранители на входе силовой цепи - рекомендуется F-type 32 А;
• Частые включения/выключения (>120 раз/час) требуют контроля температуры окружающей среды - не более +40 C;
• При использовании в спаренных схемах (например, реверс) обязательно примените механическую блокировку - опционально доступна как аксессуар;
• Обращайте внимание на посадочные размеры - контакт имеет стандартную ширину 22,5 мм, легко заменяет аналогичные модели других производителей.
