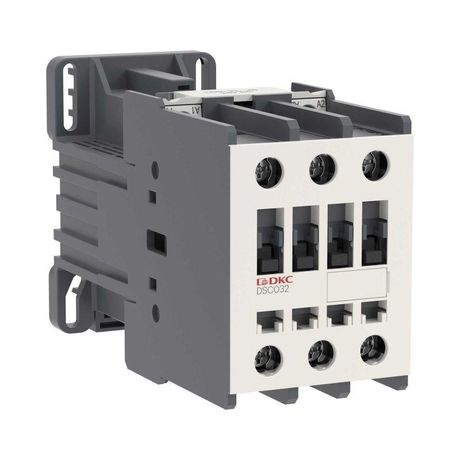

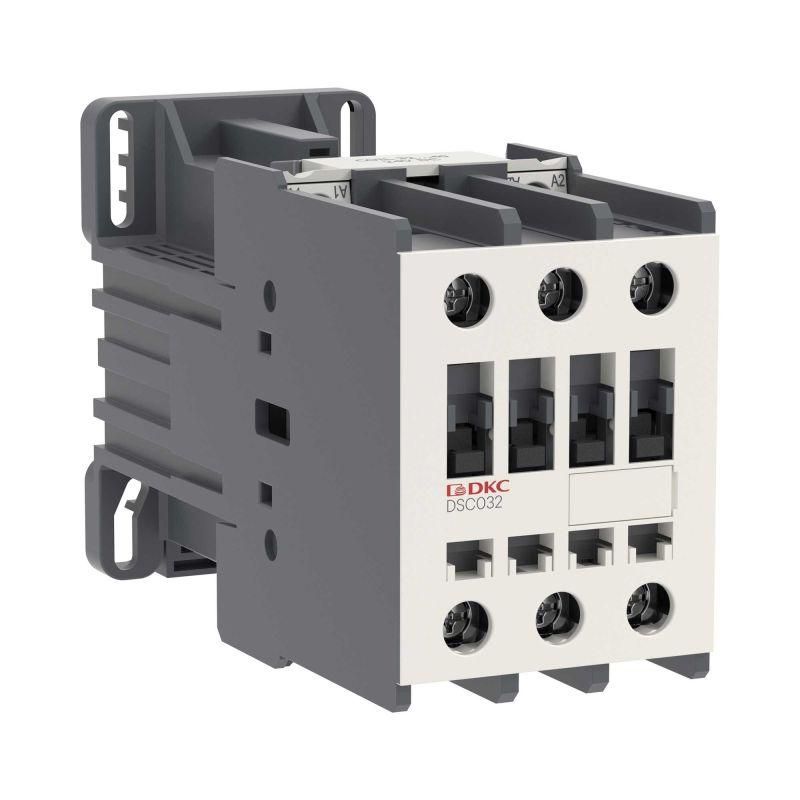

Магнитный контактор YON DSC032 32A 15кВт AC3 3P кат.110В DC | DSC032-3C00D110 DKC ДКС

Магнитный контактор DKC DSC032-3C00D110 предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 15 кВт. Устройство работает с управлением постоянным током 110 В и устанавливается на DIN-рейку - идеально подходит для автоматических систем промышленной и коммунальной инфраструктуры.

Назначение и область применения

Магнитный контактор DKC DSC032-3C00D110 используется для коммутации трёхфазных нагрузок с высокой индуктивностью: асинхронные двигатели, частотные преобразователи, насосы, вентиляторы, лифты. Применяется в системах автономного резервирования питания (АВР), где требуется надёжное исключение параллельного включения двух источников. Подходит для установки в распределительных щитах заводов, ЖКХ, объектов торговли и логистики.

Технические характеристики

• Номинальный ток: 32 А - способен длительно проводить ток такой величины без перегрева
• Номинальная мощность двигателя: 15 кВт - рассчитан на запуск и работу двигателей этой категории по классу AC3
• Напряжение питания катушки: 110 В постоянного тока (DC) - требует именно постоянного напряжения, не совместим с переменным
• Число главных контактов: 3 - три нормально открытых контакта для коммутации всех фаз трёхфазной сети
• Способ подключения: кабельные зажимы - позволяет затягивать многожильные и одножильные провода до соответствующего сечения
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначена для внешней установки
• Исполнение: стационарное - не предусматривает перемещений после монтажа
• Способ монтажа: на DIN-рейку 35 мм - стандартизированная система крепления для шкафов автоматики

Совместимость и монтаж

Магнитный контактор DKC DSC032-3C00D110 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются болтовые зажимы - рекомендуется использовать медные провода сечением 4–10 мм2. Катушка управления питается только постоянным током 110 В - использование переменного тока вызывает отказ работы устройства. Наличие механической блокировки от самопроизвольного отключения отсутствует - при необходимости обеспечьте дополнительную защиту от вибраций.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контактных аппаратов. Серия YON DSC прошла сертификацию на соответствие безопасности электрооборудования для промышленного применения. Отсутствуют внутренние элементы, создающие взрывоопасную среду - не допускается установка во взрывоопасных зонах без дополнительной защиты корпуса.

Преимущества

• Высокая долговечность контактов благодаря материалам, устойчивым к дуговым воздействиям при коммутации двигателей
• Удобный монтаж на DIN-рейку снижает время сборки шкафа
• Явное положение контактов - можно визуально определить состояние замкнутости/размыкания
• Поддерживается производителем DKC через сервисные центры и наличие запчастей

Ограничения применения

• Не переменного тока - катушка управления требует строго 110 В постоянного тока
• Защита IP20 не допускает эксплуатацию вне закрытых шкафов - нельзя устанавливать на улице или в сырых помещениях без дополнительной изоляции
• Не имеет функции тепловой защиты - необходимо дополнительно устанавливать тепловое реле при работе с двигателями
• Не предназначен для частотных переключений выше 600 операций в час - при повышенной нагрузке возможен преждевременный износ контактов

Примеры использования

• Управление насосными станциями водоснабжения в многоэтажных домах
• Переключение основного и резервного питания в системах АВР
• Запуск и остановка вентиляционных установок в торговых центрах
• Автоматизация конвейерных линий на пищевых производствах
• Контроль работы лифтовых механизмов в сочетании с контроллерами PLC

Практические советы

• Обязательно проверяйте полярность при подключении катушки - неверное соединение + и – может повредить обмотку
• При использовании в условиях вибрации используйте антивибрационные прокладки под рейку
• Для защиты от скачков напряжения на катушке рекомендовано установить гашение импульсов (диод или RC-цепочка)
• Не забывайте регулярно осматривать контакты - особенно при частых включениях, они могут окисляться или нагреваться
• Выбирая аналоги, обращайте внимание на тип катушки - многие контактеры имеют версию на 24 В или 220 В переменного тока, что делает их несовместимыми с этим изделием
