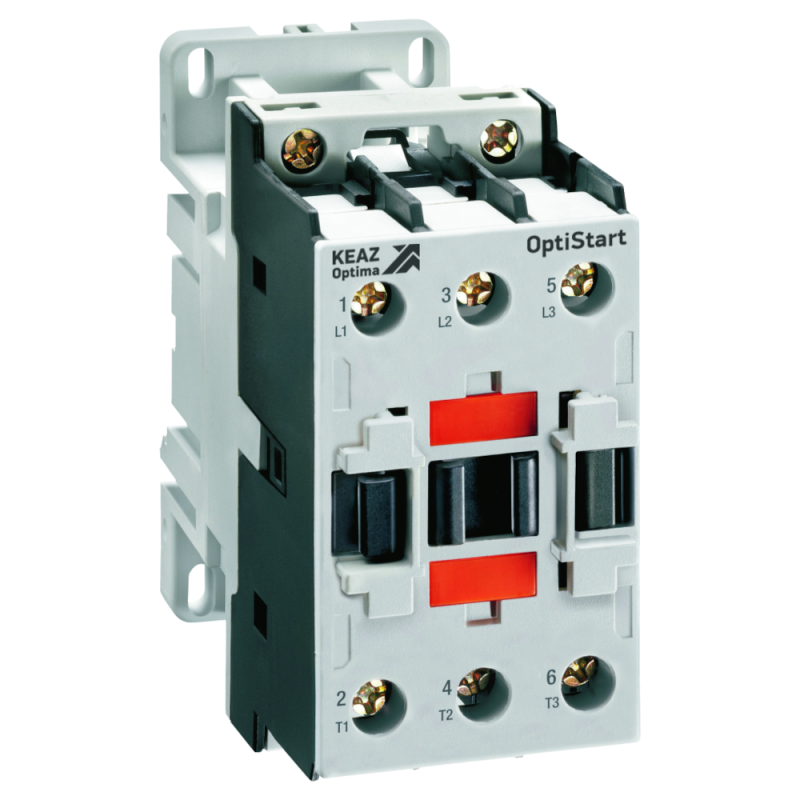

Контактор с катушкой управления DC OptiStart K-F-32-30-00-D110 | 334789 КЭАЗ

Контактор K-F-32-30-00-D110 от КЭАЗ - это надежный электромагнитный аппарат для коммутации силовых цепей постоянного тока, предназначенный для управления электродвигателями мощностью до 16 кВт. Устройство смонтировано на DIN-рейку, имеет три нормально открытых контакта и питается от сети постоянного тока 110 В. Артикул 334789 относится к серии OptiStart K-F, которая сочетает проверенную механическую конструкцию с гибкостью адаптации под задачи автоматизации.

Назначение и область применения

Контактор K-F-32-30-00-D110 используется для включения и выключения нагрузки в цепях переменного тока, управляемых сигналом постоянного тока. Подходит для частого оперативного управления двигателями в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с индуктивной нагрузкой. Применяется там, где требуется удалённое или автоматизированное управление через PLC, реле или кнопочные посты с выходом на постоянный ток.

Технические характеристики

• Номинальный ток: 32 А (по классу AC-3 - для двигателей); до 56 А (AC-1 - для активной нагрузки)
• Напряжение питания катушки управления: 110 В постоянного тока (DC)
• Количество силовых контактов: 3 нормально открытых (НО)
• Рассчитанная мощность двигателя: 16 кВт при 380 В
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - без корпуса, требует установки в распределительную коробку или шкаф

Совместимость и монтаж

K-F-32-30-00-D110 совместим с любой DIN-рейкой стандарта EN 60715. Для подключения силовых цепей используйте медные провода сечением до 16 мм2. Клеммы рассчитаны на затяжку усилием 0,8–1,0 Нм - избыточная затяжка повредит контактные поверхности. Управляющая катушка работает исключительно при напряжении 110 В постоянного тока; применение переменного тока вызовет отказ или перегрев. Монтаж допускается только в закрытом щите с защитой от пыли и влаги - степень IP20 не обеспечивает уличную эксплуатацию.

Безопасность и стандарты

Контактор K-F-32-30-00-D110 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён на заводе КЭАЗ, сертифицирован для применения в промышленных сетях России и стран ЕАЭС. Отсутствие внутренней защиты от свечения дуги требует соблюдения правил безопасной эксплуатации - не открывать крышку во время работы.

Преимущества

• Высокая механическая долговечность - до 1 млн циклов включения
• Устойчивость к скачкам напряжения в цепи управления благодаря стабилизированной катушке DC
• Лёгкий доступ к контактам для обслуживания и замены
• Поддержка широкого спектра аксессуаров (блокировки, дополнительные контакты, дугогасители) от КЭАЗ
• Минимальный уровень шума при работе по сравнению с аналогами на переменном токе

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от влаги и пыли
• Запрещено использовать при температуре ниже –25 C и выше +60 C
• Не подходит для частотного регулирования - только пуск/останов
• Не рекомендован для цепей с высокими импульсными перегрузками без внешних фильтров
• Не имеет функции защиты от перегрузки - обязательно использование теплового реле

Примеры использования

• Автоматизация конвейерной линии с управлением от контроллера 110 В DC
• Управление насосом в системе водоснабжения через пульт с выходом на постоянный ток
• Переключение нагревательных элементов в термических камерах
• Коммутирующее устройство в системах аварийного освещения с батарейным питанием

Практические советы

• Выбирая K-F-32-30-00-D110, убедитесь, что ваш источник управления действительно выдаёт 110 В постоянного тока - даже небольшое колебание может привести к некорректному срабатыванию
• Для увеличения срока службы контактов используйте дополнительный дугогаситель (аксессуар КЭАЗ типа DZK)
• При сборке шкафа оставьте минимум 50 мм свободного пространства вокруг контактора для теплоотвода
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - особенно после первых 100 циклов работы
• Если нужна сигнализация состояния - установите дополнительный вспомогательный контакт (например, K-F-AX)
