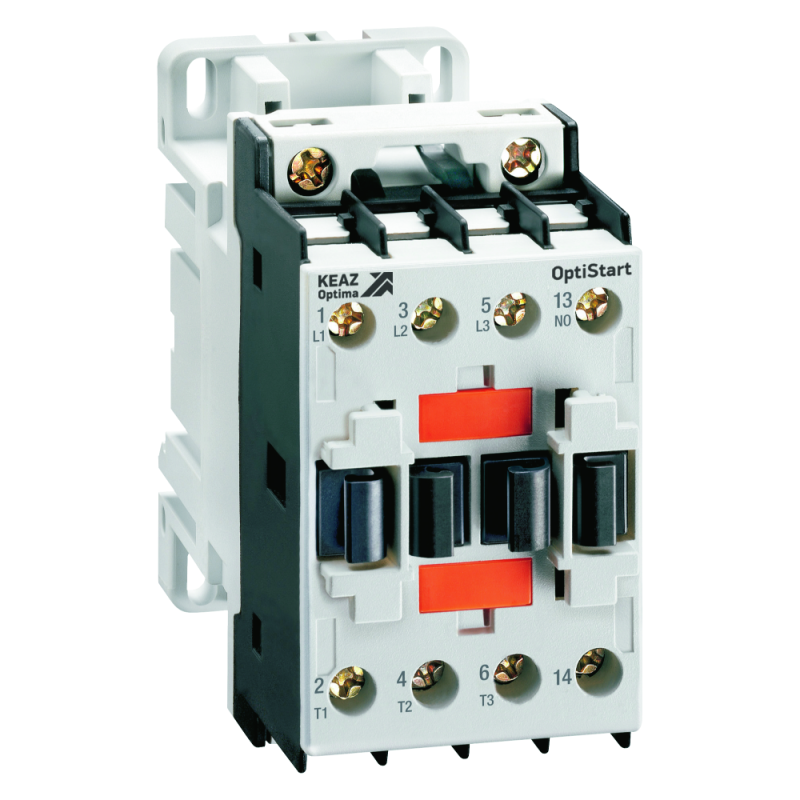

Контактор с катушкой управления DC OptiStart K-F-25-30-01-D110 | 334707 КЭАЗ

Контактор K-F-25-30-01-D110 от КЭАЗ - это электромагнитное устройство для коммутации нагрузки постоянного тока, предназначенное для управления электродвигателями мощностью до 12,5 кВт. Модель с катушкой на 110 В постоянного тока и трёхполюсной силовой частью подходит для автоматизации промышленного оборудования, устанавливается на DIN-рейку и обеспечивает надёжную работу в условиях стандартных производственных сред.

Назначение и область применения

K-F-25-30-01-D110 используется для включения и выключения электродвигателей, нагревательных элементов и других активных нагрузок с током до 25 А. Подходит для систем автоматического управления на производствах: конвейеры, насосы, компрессоры, станки с ЧПУ. Применяется там, где требуется управление через сигнал постоянного тока - например, от PLC, реле или кнопочных постов с питанием 110 В DC.

Технические характеристики

• Номинальный ток: 25 А (AC-3), что соответствует управлению двигателем мощностью до 12,5 кВт
• Напряжение питания катушки управления: 110 В постоянного тока (DC)
• Количество силовых контактов: 3 нормально открытых (НО), 0 нормально закрытых (НЗ)
• Количество вспомогательных контактов: 1 нормально закрытый (НЗ)
• Способ подключения силовых цепей: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтаж: на DIN-рейку типа TS35
• Тип исполнения: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-F-25-30-01-D110 совместим с любой стандартной DIN-рейкой 35 мм. Для установки достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые зажимы: рекомендуется использовать многожильные провода с наконечниками, чтобы избежать повреждения жил при затяжке. Убедитесь, что сечение проводов соответствует допустимому для 25 А - обычно 2,5–4 мм2 медных проводов.

Безопасность и стандарты

Контактор K-F-25-30-01-D110 соответствует международным стандартам IEC 60947-4-1 для контактных аппаратов. Произведён на заводе КЭАЗ, который соблюдает системы менеджмента качества ISO 9001. Открытая конструкция (IP20) требует установки внутри распределительных шкафов или герметичных корпусов при наличии внешних воздействий - пыли, влаги или механических повреждений.

Преимущества

• Высокая долговечность механических частей благодаря проверенной конструкции серий OptiStart K
• Чёткий и быстрый переход контактов - снижает риск сваривания и перегрева
• Поддержка постоянного тока в катушке позволяет работать в системах с батарейным резервированием или от импульсных источников
• Наличие одного вспомогательного НЗ контакта удобно для сигнализации состояния (например, “двигатель выключен”)
• Широкая совместимость с аксессуарами OptiStart K - можно добавить блокировки, дугогасители или временные реле

Ограничения применения

• Не предназначена для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 исключает использование вне шкафа
• Не подходит для переменного тока: катушка рассчитана только на 110 В постоянного тока - применение на переменном напряжении вызовет выход из строя
• Отсутствие силовых НЗ контактов ограничивает возможности для схем с блокировками по замыканию - потребуется внешнее решение
• Максимальная мощность двигателя - 12,5 кВт; при более высоких нагрузках требуется другой контактор

Примеры использования

• Управление насосом в системе водоснабжения, где сигнал от контроллера подаётся на 110 В DC
• Переключение режима работы конвейера в пищевой промышленности через PLC с выходом постоянного тока
• Автоматическое отключение печи после достижения температуры - сигнал от терморегулятора активирует катушку K-F-25-30-01-D110
• Система аварийного отключения на станке, где вспомогательный НЗ контакт передаёт состояние “выключено” в систему контроля

Практические советы

• Проверьте соответствие напряжения катушки: 110 В DC - не используйте с 220 В AC или другим значением, даже если кажется, что “работает”
• При монтаже в шкафу оставьте минимум 5 см свободного пространства вокруг контактора для теплоотвода
• Если нужен дополнительный контакт - выберите аксессуар K-F-AXX от КЭАЗ, совместимый с этой серией
• При длительной работе на пределе тока (25 А) регулярно проверяйте температуру зажимов - перегрев указывает на плохой контакт
• K-F-25-30-01-D110 - это модель с артикулом 334707. При заказе всегда указывайте полное название и артикул, чтобы избежать путаницы с аналогами на переменном токе
